| รุ่น | OM523E ตัวเชื่อมต่อแบบกระจายที่ปรับขนาดได้ |
| แรงดันไฟฟ้าใช้งาน | 24VDC (18VDC~28VDC) |
| การใช้กระแสไฟฟ้าขณะทำงาน | แตกต่างกันไปตามรุ่นผลิตภัณฑ์ (โปรดดูคู่มือผลิตภัณฑ์) |
| การป้องกันพลังงาน | การป้องกันการเชื่อมต่อแบบย้อนกลับ, การดูดซับไฟกระชาก |

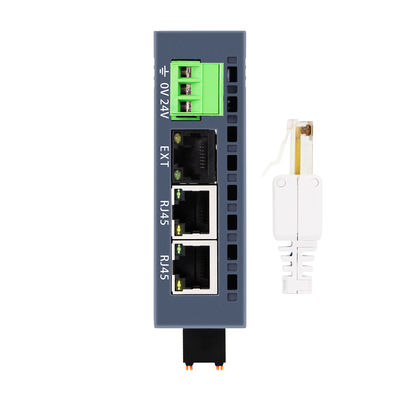

| อินเทอร์เฟซการสื่อสาร | 2*RJ45 |
| อินเทอร์เฟซโมดูลขยาย | 1*RJ45 |
| ประเภทขั้วต่อพลังงาน | ขั้วต่อแบบเสียบ, ขั้วต่อแบบสกรู |
| ประเภทขั้วต่อสัญญาณ | ขั้วต่อแบบเสียบ, พอร์ตเชื่อมต่อ PUSH-IN แบบเสียบโดยตรง |
| ไฟแสดงสถานะ | ไฟแสดงสถานะพลังงาน, ไฟแสดงสถานะ NET สีเขียว, ไฟแสดงสถานะ SF สีแดง, ไฟแสดงสถานะสัญญาณ IO สีเขียว |
| โปรโตคอล | Modbus-TCP/IP |
| หมวดหมู่ Master-Slave | อุปกรณ์ทาสอิสระ |
| จุด I/O ออนบอร์ด | มีให้ (ดูข้อมูลการสั่งซื้อสำหรับรายละเอียด) |
| เกณฑ์การป้องกันกระแสเกิน | 1.5A, 5ms |
| เวลาตอบสนอง I/O | ขั้นต่ำ 5ms |
| ความสามารถในการขยาย | รองรับการขยายโมดูล EM500E-EM 16 โมดูล |
| ความยาวสายเคเบิล (มีฉนวน) | สูงสุด 500m |
| ความยาวสายเคเบิล (ไม่มีฉนวน) | อินพุต: สูงสุด 300m, เอาต์พุต: สูงสุด 150m |
| การตั้งค่า IP | ตั้งค่าโดยสวิตช์ DIP หรือหน้าเว็บ |
| สถานีสูงสุดต่อส่วน | 255 (ขึ้นอยู่กับข้อจำกัดของสถานีหลัก) |
| อุณหภูมิในการทำงาน | -20°C ถึง 60°C |
| ความชื้นในการทำงาน | 5% ถึง 90% (ไม่ควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ขนาด (ยาว*กว้าง*สูง) | 27mm * 104mm * 114mm |
| ข้อมูลจำเพาะ | หมายเลขผลิตภัณฑ์ |
|---|---|
| OM521E ตัวเชื่อมต่อแบบกระจายบัสภายในแนวตั้ง, บัส Modbus-TCP, พอร์ต RJ45 3 พอร์ต, บัสแบ็คเพลน WellAUBUS, แหล่งจ่ายไฟ 24VDC, การตั้งค่าแบบหมุน 8 บิตสำหรับที่อยู่ IP ของสถานี, ออนบอร์ด 32DI (อินพุตแคโทดทั่วไป/แอโนดทั่วไป), การป้องกัน IP20, การติดตั้งราง DN35 | OM521E-1BL22-TCP |
| OM522E ตัวเชื่อมต่อแบบกระจายที่ปรับขนาดได้ของบัสภายในแนวตั้ง, บัส Modbus-TCP, พอร์ต RJ45 3 พอร์ต, บัสแบ็คเพลน WellAUBUS, แหล่งจ่ายไฟ 24VDC, รหัสหมุน 8 หลักสำหรับที่อยู่ IP ของสถานี, ออนบอร์ด 32DO (เอาต์พุต PNP), การป้องกัน IP20, การติดตั้งราง DN35 | OM522E-1BL22-TCP |

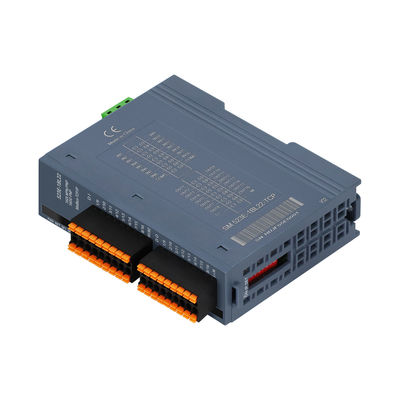

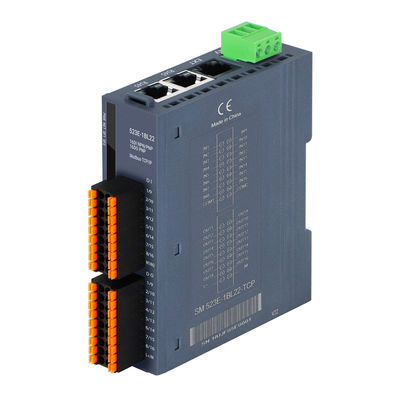

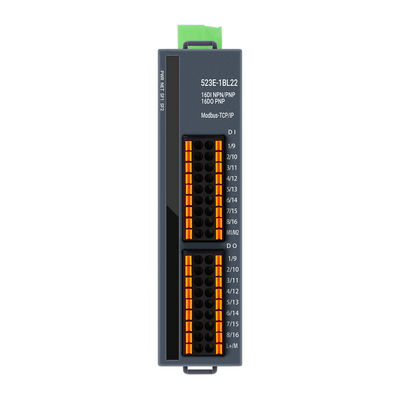

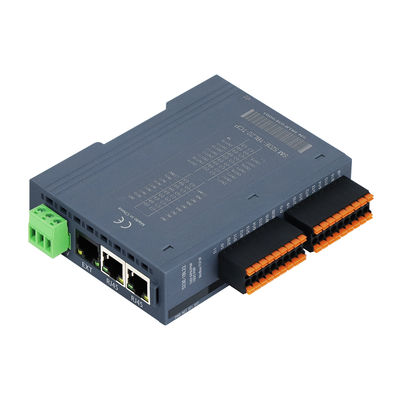

| OM523E ตัวเชื่อมต่อแบบกระจายที่ปรับขนาดได้ของบัสภายในแนวตั้ง, บัส Modbus-TCP, พอร์ต RJ45 3 พอร์ต, บัสแบ็คเพลน WellAUBUS, แหล่งจ่ายไฟ 24VDC, การตั้งค่าแบบหมุน 8 บิตสำหรับที่อยู่ IP ของสถานี, ออนบอร์ด 16DI (อินพุตแคโทดทั่วไป/แอโนดทั่วไป), 16DO (เอาต์พุต PNP), การป้องกัน IP20, การติดตั้งราง DN35 | OM523E-1BL22-TCP |
