ระบบป้องกันสายไฟฟ้าสายไฟฟ้า OLP Olycom



ปริมาตร



ชาซี ชาซี 1U เอง
อุณหภูมิการทํางาน -5°C+55°C
ความชื้นสัมพัทธ์ 5%~95% ไม่ปรับความหนา
อุณหภูมิการเก็บรักษา -20°C ∼75°C
พลังงานไฟฟ้า อุปกรณ์ประกอบพลังงานแบบสองแบบ AC 220V/5060Hz, DC ((-36-72V)
ขนาด ราคาสตานด์ 19' 1U (483 * 249 * 44 มม)
การใช้พลังงานสูงสุด 40W

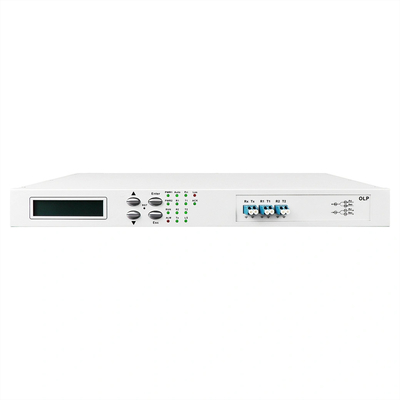

แผ่นหน้า

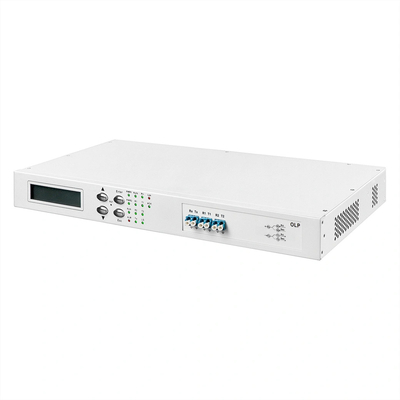

หน่วย OLP ป้องกันสายไฟเบอร์ออปติก แบบอิสระที่มีอินเตอร์เฟซ LED 0



คําอธิบาย



1) คําอธิบายของอินเตอร์เฟซออปติก: แฟลนจ์บนแผ่นอุปกรณ์คืออินเตอร์เฟสสัญญาณ

2) เมื่อถอดสายเชื่อมต่อไฟเบอร์ออปติก, ปิดมันด้วยหมวกฝุ่นเพื่อป้องกันวัตถุแข็ง, ฝุ่นหรือสกปรกอื่น ๆ จากการสัมผัส, ทําร้ายและปนเปื้อนท่าออกออปติก.

3) จอจอ LCD: แสดงพลังงานทางออนไลน์ในและออก และข้อมูลอื่น ๆ ที่เกี่ยวข้อง

4) ▲ปุ่มขึ้น; ▼ปุ่มลง; ปุ่มใส่; ปุ่มยกเลิก

5) RST: รองรับการรีเซ็ตฮาร์ดแวร์และการเริ่มต้นฮาร์ดแวร์โดยใช้ปุ่มทํางาน

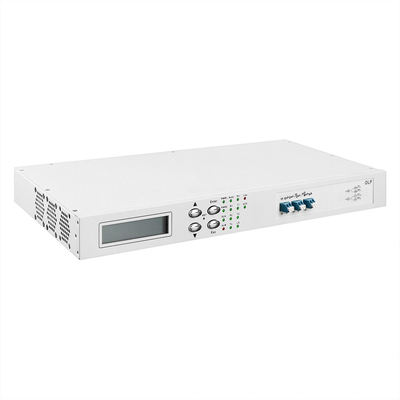

แผ่นหลัง



หน่วย OLP ป้องกันสายไฟเบอร์ออปติก แบบอิสระที่มีอินเตอร์เฟซ LED 1



คําอธิบาย



1) สล็อตปัสดุพลังงาน (PIU) อยู่ด้านหลังของอุปกรณ์, สนับสนุน AC (APU) / DC (DPU) เป็นตัวเลือก, และ 1 + 1 ร้อนสํารองของปัสดุพลังงาน.

2) ไฟชี้วัด: PWR: เปิด: ไฟฟ้าปกติ; ปิด: ไม่มีไฟฟ้าหรือผิดปกติ

3) อินเตอร์เฟซ Ethernet RJ45 สายพานลําดับ RS-232: อินเตอร์เฟสการสื่อสารสําหรับข้อมูลการติดตามอุปกรณ์



ลักษณะสําคัญ



  1. ลดเวลาการสื่อสารสื่อสาร, ปรับปรุงประสิทธิภาพการบํารุงรักษา, และอัตโนมัติฟื้นฟูการสื่อสารในเวลาที่สั้นมาก
  2. ลดการสูญเสียต่าง ๆ ที่เกิดจากการล้มเหลวของสาย
  3. เพิ่มความน่าเชื่อถือของเครือข่ายส่งและปรับปรุงคุณภาพการบริการของผู้ประกอบการ
  4. การกําหนดเวลาแบบสุ่มของเส้นทางการทํางานที่ทํางานและสํารอง (การบํารุงรักษาเส้นทาง, การกําหนดเวลาตัด) โดยไม่ให้มีการหยุดการดําเนินงาน
  5. การแสดงจอสนับสนุน การติดตามในเวลาจริงของพลังงานไฟฟ้าไฟฟ้าไฟฟ้าหลักและรอง และการส่งผ่าน
  6. สนับสนุนการควบคุม ระยะไกลและระยะสั้นของระบบทั้งหมด เพื่ออํานวยความสะดวกในการบริหารและบํารุงรักษาอุปกรณ์



OLP: 1+1



สัญลักษณ์



หน่วย OLP ป้องกันสายไฟเบอร์ออปติก แบบอิสระที่มีอินเตอร์เฟซ LED 2



รายละเอียด



หน้าที่ รายละเอียด
ระยะความยาวคลื่นทํางาน 1260nm ~ 1650nm
ประเภท OLP OLP-1+1 (การส่งและการรับแบบเลือกสอง)
เวลาเปลี่ยน < 15ms
การนําเสนอการสูญเสีย เส้นทางการทํางาน < 4dB
เส้นทางสํารอง < 1.2dB
ระยะความแรงทางออนไลน์ของจอ -50 dBm ~ +25 dBm
อินเตอร์เฟซทางออนไลน์ LC/UPC (ไม่จํากัด)
การใช้พลังงานสูงสุด 5W
MTBF > 100,000 ชั่วโมง



การนิยามอินเตอร์เฟซ



อินเตอร์เฟซ คําอธิบาย ฟังก์ชัน/การเชื่อมต่อ
Rx อินเตอร์เฟซผลิตพื้นที่ OLP เชื่อมต่อกับพอร์ต RX ของอุปกรณ์ท้องถิ่น
Tx อินเตอร์เฟซรับ OLP ท้องถิ่น เชื่อมต่อกับพอร์ต TX ของอุปกรณ์ท้องถิ่น
R1 อินเตอร์เฟซรับเส้นทางหลัก เชื่อมต่อกับ Peer T1
T1 อินเตอร์เฟซการออกเส้นทางหลัก เชื่อมต่อกับ Peer R1
R2 อินเตอร์เฟซรับร่องทางสํารอง เชื่อมต่อกับ Peer T2
T2 อินเตอร์เฟซการออกทางสํารอง เชื่อมต่อกับ R2



การนิยามตัวชี้วัด



อินเตอร์เฟซ คําอธิบาย หน้าที่
PWR1/PWR2 ตัวชี้พลังงาน OLP

เปิดแล้ว พลังงาน OLP เป็นปกติ

ปิด, พลังงานไฟฟ้าล้ม

RUN ตัวชี้วัดระบบ OLP

เปิด OLP กําลังทํางานปกติ

ติดครับ มีปัญหาการทํางาน

ACK ตัวชี้วัดการตอบกลับคําสั่ง OLP

มีคําสั่งให้กลับ

ออกไป ไม่มีคําสั่งที่จะกลับมา

LOS ตัวชี้สัญญาณ OLP

เปิด สัญญาณแสงหายไป

ติดสัญญาณเสียแล้ว

ALM ตัวแสดงสัญญาณเตือน OLP ไม่มีสัญญาณทางออนไลน์หรือการเข้าและออกผิดปกติ
ออโต้ ตัวชี้ระดับการทํางานของ OLP

เปิดทํางานในโหมดอัตโนมัติ

ปิด: ทํางานในโหมดมือ

R1 ตัวชี้วัดรับเส้นทางหลัก OLP

เปิดรับสัญญาณปกติ

ติดต่อไม่ได้ครับ

R2 ตัวชี้วัดรับเส้นทางสํารอง OLP

เปิดรับสัญญาณปกติ

ติดต่อไม่ได้ครับ

T1 ตัวชี้วัดการออกเส้นทางหลัก OLP

เปิดแล้ว การออกกําลังปกติ

ปิด การออกเสียงผิดปกติ

T2 ตัวชี้วัดการออกทางสํารอง OLP

เปิดแล้ว การออกกําลังปกติ

ปิด การออกเสียงผิดปกติ

พรี ตัวชี้วัดการทํางานทางหลัก การทํางานบนเส้นทางหลัก



การตั้งค่า



1.การตั้งค่าโหมดทํางาน



อุปกรณ์มี 2 รูปแบบการทํางาน: รูปแบบมือและ รูปแบบอัตโนมัติ

รูปแบบการทํางานด้วยมือ ใช้ในการเปิดเครื่องและการเปลี่ยนแบบบังคับ

(1) เลือกอัตโนมัติและมือผ่านการจัดการเครือข่าย

(2) เลือกผ่านปุ่มอุปกรณ์, กดปุ่มแพนเลนอุปกรณ์นานจนกว่าไฟอัตโนมัติจะดับ (ทํางานในมือ) หรือไฟขึ้น (ทํางานในอัตโนมัติ)

หลังจากผู้ประกอบการเสร็จสิ้นการปฏิบัติงานแล้ว อุปกรณ์ควรวางอยู่ในโหมดการทํางานอัตโนมัติ ไม่เช่นนั้นอุบัติเหตุการเสียความปลอดภัยอาจเกิดขึ้น

หมายเหตุ: อุปกรณ์นี้รองรับการกลับไปจากโหมดมือเป็นอัตโนมัติโดยอัตโนมัติ และเวลาในการกลับมาคือ 5 นาที โดยการตั้งค่าโดยอุตสาหกรรม



2การตั้งค่าเส้นทางหลัก



อุปกรณ์นี้ให้การตั้งค่าเส้นทางหลัก ลูกค้าสามารถเลือก R1 หรือ R2 เป็นเส้นทางหลักตามความต้องการ; ตัวกําหนดโดยอุตสาหกรรมคือ R1 เป็นเส้นทางหลัก



3การตั้งค่าเส้นทางการทํางาน



การตั้งค่าโดยตัวอย่างของโรงงาน R1 คือเส้นทางการทํางานหลัก (Pri) และ R2 คือเส้นทางการทํางานสํารอง (Sec)

เมื่ออุปกรณ์อยู่ในโหมดการทํางานอัตโนมัติ อุปกรณ์จะเลือกเส้นทางการทํางานโดยอัตโนมัติขึ้นอยู่กับสภาพของเส้นทาง:

(1) เมื่อมีเส้นทางเพียงเส้นทางเดียว: ทํางานบนช่องทางที่ตรงกับเส้นทางที่มี

(2) เมื่อทั้งสองเส้นทางมีอยู่: เส้นทางที่ตรงกับเส้นทางที่ทํางานก่อนในเวลา (ถ้าทํางานบนช่องสํารอง,อุปกรณ์จะเปลี่ยนอัตโนมัติกลับไปยังช่องหลักหลังจาก 5 นาที, ยกเว้นที่อุปกรณ์จะเริ่มต้นฟังก์ชัน switchback)

เมื่อเลือกเส้นทางด้วยมือ, กําหนดอุปกรณ์เป็นโหมดมือและกําหนดเส้นทางการทํางานผ่านปุ่มแพนนล์หรือการจัดการเครือข่าย



4การตั้งค่าพลังงานขั้นต่ํา



ค่าประสิทธิภาพขั้นต่ําการสลับเริ่มต้นของอุปกรณ์คือ -30dBm ผู้ใช้สามารถทําการตั้งค่าที่สอดคล้องกันตามประเภทของอุปกรณ์และสถานการณ์จริงของสายของฝ่ายอื่น

หลักการพื้นฐาน: ค่าประสิทธิภาพขั้นต่ําการสลับสูงกว่าค่าประสิทธิภาพการรับขั้นต่ําของอุปกรณ์ส่งแสงเล็กน้อยและความแตกต่างคือ 0.5 ~ 1dB(มูลค่าพลังงานที่ได้รับขั้นต่ําต้องให้การรับรองการส่งสัญญาณปกติของบริการระบบทั้งหมด).



5. การตั้งค่าโหมดสวิตชแบ็ค



การกําหนดการเปลี่ยนกลับ: ในโหมดอัตโนมัติ, อุปกรณ์เปลี่ยนจากภาวะสํารองสู่ภาวะหลัก. สามารถตั้งค่าเป็น "เปลี่ยนกลับอัตโนมัติ" หรือ "เปลี่ยนกลับอัตโนมัติไม่ได้"ในโหมด "อัตโนมัติ ไม่เปลี่ยนกลับ", แม้ว่าสภาพการเปลี่ยนกลับจะถูกตอบสนอง (ทั้งเส้นทางหลักและทางสํารองเป็นปกติ) เส้นทางสํารองจะไม่ถูกเปลี่ยนเป็นทางหลักโดยอัตโนมัติ



6.Switchback การตั้งค่าความช้า



เมื่ออุปกรณ์อยู่ในโหมด "สวิตช์แบ็คอัตโนมัติ" เส้นทางทางออฟติกอยู่ในสภาพสํารอง และอุปกรณ์ทํางานในโหมดอัตโนมัติอุปกรณ์จะดําเนินการตรวจจับแสงบนเส้นทางหลักและสํารองในเวลาจริงหากมันตรวจพบว่าพลังงานทางแสงของเส้นทางหลักและสํารองอยู่ในระยะเวลา M (0 ~ 999 นาที) อุปกรณ์จะเปลี่ยนกลับสู่สถานะทางหลัก (Pri) โดยอัตโนมัติ



การใช้งาน



หน่วย OLP ป้องกันสายไฟเบอร์ออปติก แบบอิสระที่มีอินเตอร์เฟซ LED 3



คําอธิบาย



OLP TX เชื่อมต่อกับท่าออกแสง TX ของอุปกรณ์ลูกค้า

RX เชื่อมต่อกับ RX การรับแสงพอร์ตของอุปกรณ์ลูกค้า

R1 เชื่อมต่อกับอุปกรณ์ OLP ตรงข้าม T1 ผ่านสายไฟฟ้าแสง

R2 เชื่อมต่อกับอุปกรณ์ OLP ตรงข้าม T2

T1 เชื่อมต่อกับอุปกรณ์ OLP ตรงข้าม R1

T2 เชื่อมต่อกับปลายตรงข้าม



หน่วย OLP ป้องกันสายไฟเบอร์ออปติก แบบอิสระที่มีอินเตอร์เฟซ LED 4
