ซิสโก้ที่เข้ากันได้ 1.25G 80KM

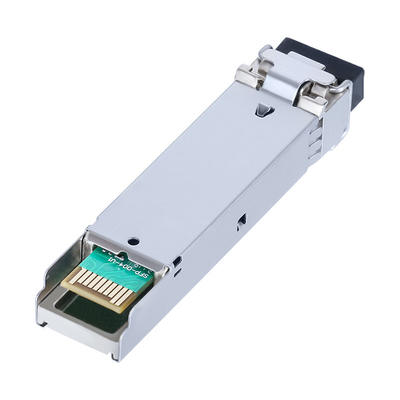

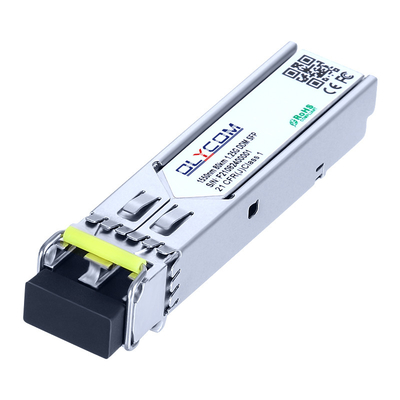

เครื่องรับสัญญาณ SFPSM 1550nm Duplex Gigabit Optical SFP Module โมดูล SFP
คําแนะนํา
เครื่องรับสัญญาณ SFP เป็นโมดูลที่มีประสิทธิภาพสูงและมีค่าใช้จ่ายประหยัด รองรับอัตราการส่งข้อมูล 1.25Gbps และระยะทางการส่ง 80 กม.
เครื่องรับสัญญาณประกอบด้วยสามส่วน: เครื่องส่งเลเซอร์ DFB, โฟโตดิโอเดส PIN ที่รวมกับเครื่องเสริมเสียงก่อนการแพร่ต่อ (TIA) และหน่วยควบคุม MCU.โมดูลทั้งหมดตอบสนองความต้องการความปลอดภัยเลเซอร์ชั้น I.
เครื่องรับและส่งสัญญาณมีความสอดคล้องกับ SFP Multi-Source Agreement และ SFF-8472 งานวินิจฉัยดิจิตอล
สินค้าลักษณะ
การใช้งาน
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลเตชั่นไฟฟ้า | Vcc | - 05 | 4.5 | V |
| อุณหภูมิในการเก็บ | Ts | - 40 | + 85 | °C |
| ความชื้นในการทํางาน | - | 5 | 85 | % |
สภาพการทํางานที่แนะนํา
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | |
| อุณหภูมิห้องทํางาน | มาตรฐาน | Tc | 0 | +70 | °C | |
| ขยาย | - 20 | +80 | °C | |||
| อุตสาหกรรม | - 40 | + 85 | °C | |||
| ความดันไฟฟ้า | Vcc | 3.135 | 3.30 | 3.465 | V | |
| กระแสไฟฟ้า | Icc | 300 | mA | |||
| อัตราข้อมูล | 0.1 | 1.25 | Gbps | |||
คุณสมบัติทางแสงและไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1530 | 1550 | 1570 | nm | |||
| ความกว้างของสายสี ((-20dB) | Δλ | 1 | nm | |||||
| อัตราการยับยั้งแบบข้าง | SMSR | 30 | - | - | dB | |||
| พลังงานออกเฉลี่ย | Pออกไป | 0 | +5 | dBm | 1 | |||
| อัตราการสูญหาย | รพ.ด่วน | 9.0 | dB | |||||
| อนุพันธ์สวิงอินเทอร์ข้อมูล | VIN | 180 | 1200 | mV | 2 | |||
| ความขัดแย้งความแตกต่างทางเข้า | ZIN | 90 | 100 | 110 | Ω | |||
| ปิด TX | ปิดการทํางาน | 2.0 | Vcc | V | ||||
| เปิด | 0 | 0.8 | V | |||||
| ความผิดพลาด TX | ความผิด | 2.0 | Vcc | V | ||||
| ปกติ | 0 | 0.8 | V | |||||
| เครื่องรับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1610 | nm | ||||
| ความรู้สึกของตัวรับ | - 26 | dBm | 3 | |||||
| เครื่องรับอากาศเกิน | -1 | dBm | 3 | |||||
| รายละเอียดของรายละเอียด | LOSD | - 27 | dBm | |||||
| รายละเอียด | LOSA | - 38 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
| ข้อมูลผลิต Swing Differential | Vออกไป | 600 | 800 | 1000 | mV | 4 | ||
| LOS | สูง | 2.0 | Vcc | V | ||||
| ต่ํา | 0.8 | V | ||||||
มิติทางกล
