8 ท่าสายไฟเบอร์ออปติก สวิตช์บริหารเครือข่ายอุตสาหกรรม สวิตช์แม่มด D2 * 2B

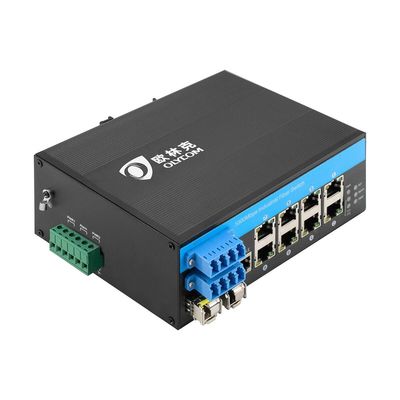

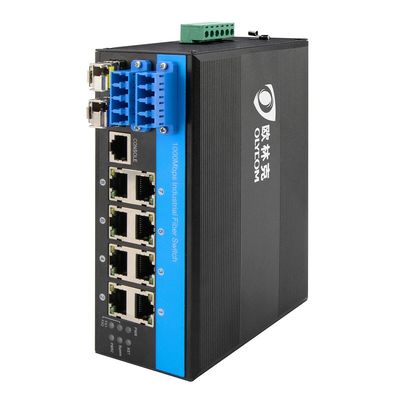

IM-FBS280GW เป็นสวิตช์เลี่ยงสายไฟเบอร์อุตสาหกรรม 10/100/1000 Mbps รองรับคุณสมบัติต่อไปนี้
การรับรอง FCC และ CE และเป็นส่วนหนึ่งที่จําเป็นของระบบการสื่อสารและการป้องกันทางออทติกส์ การเลี่ยงสายไฟเบอร์มีความน่าเชื่อถือและมั่นคงสูงสําหรับความต้องการทางออทติกส์ที่แตกต่างกัน เช่น
การวิจัยและพัฒนาห้องปฏิบัติการในขณะเดียวกัน สวิทช์ผ่านไฟเบอร์
ลักษณะสําคัญ
รายละเอียด
| ชื่อสินค้า | 10/100/1000Mbps บริหารสวิตช์วงเวียนไฟเบอร์อุตสาหกรรม (2F+8TP) |
| รุ่นหมายเลข | IM-FBS280GW |

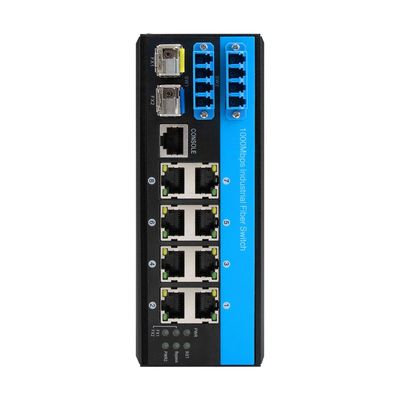

| ท่าเรือ |
2 x 2.5G สนาม SFP SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((สนับสนุนการตรวจจับอัตโนมัติ MDI / MDIX) |
| มาตรฐาน | ไออีอี 8023, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| กรอบจัมโบ | 9.6KB |
| ตารางที่อยู่ MAC | 8K |
| ลักษณะการเปลี่ยน |
รูปแบบการส่ง:เก็บและส่งต่อ ความกว้างของระบบ:58Gbps (ไม่ติดจราจร) |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) สนาม SFP ระยะทางส่ง: 20 กิโลเมตร, 40 กิโลเมตร, 60 กิโลเมตร, 80 กิโลเมตร, 100 กิโลเมตร |
| ไฟ LED | พลังงาน, เครือข่าย, ไฟเบอร์, ไบปาส |

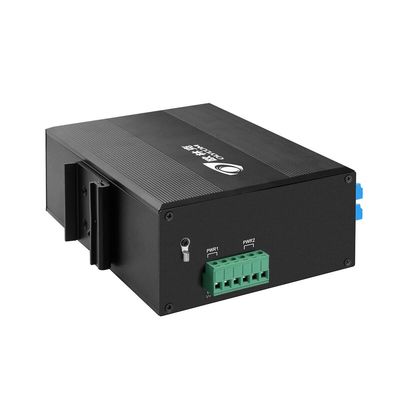

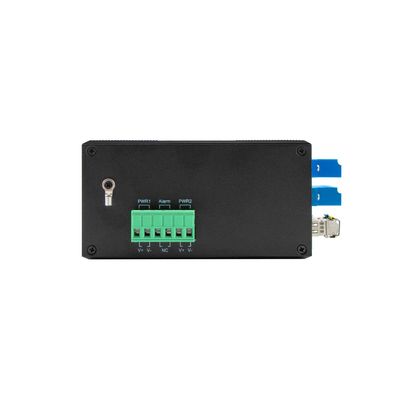

| พลังงานไฟฟ้า |
ความดันการเข้า: DC 9-52V; พลังงานที่ไม่มีภาระ: 5W การเชื่อมต่อกลับ: การสนับสนุน |
| สิ่งแวดล้อม | อุณหภูมิการทํางาน: -40 °C ~ 75 °C; อุณหภูมิการเก็บ: -40 °C ~ 85 °C; ความชื้นในการทํางาน: 10% ~ 90% ไม่ปรับความชื้น; ความชื้นในการเก็บ:10% ~ 95% ไม่ปรับความชื้น |
| มาตรฐานอุตสาหกรรม |
EMI: FCC ส่วน 15 ภาคย่อย B ชั้น A,EN 55022 ชั้น A EMS: EN 61000-4-2 (ESD) ระดับ 3, EN 61000-4-3 (RS) ระดับ 3, EN 61000-4-4 (EFT) ระดับ 3, EN 61000-4-5 (Surge) ระดับ 3, EN 61000-4-6 (CS) ระดับ 3, EN 61000-4-8; การควบคุมการจราจร: NEMA-TS2; การสั่นสะเทือน:IEC 60068-2-6; การตกอิสระ: IEC 60068-2-32; การกระแทก: IEC 60068-2-27; การจราจรทางรถไฟ: EN 50121-4 |
| ความปลอดภัย | สัญลักษณ์ CE การค้า; CE/LVD EN60950 |
| ข้อมูลทางกล |
เปลือก: เปลือกโลหะกระบวน; ประเภทความปลอดภัย: IP40 ขนาด:158 x 114.8 x 60mm |
| การรับประกัน | 3 ปี |
| ไฟเบอร์ไบปาส | |||
| ประเภท | หน่วย | รายละเอียด | |
| ระยะความยาวคลื่น | nm | 850±40/1300±40 | 1260 ~ 1650 |
| ความยาวคลื่นการทดสอบ | nm | 850/1300 | 1310/1550 |
| การสูญเสียการใส่ | dB | แบบ:0.6 สูงสุด:1.0 | แบบ:0.6 สูงสุด:1.0 |
| ผลกําไรเสีย | dB | MM≥30 SM≥50 | |
| ช่องเสียงข้ามช่อง | dB | MM≥35 SM≥55 | |
| การสูญเสียการขั้วโลก | dB | ≤0.05 | |
| การสูญเสียความยาวคลื่น | dB | ≤0.05 | |
| การสูญเสียอุณหภูมิ | dB | ≤0.05 | |
| ความสามารถในการซ้ํา | dB | ≤0.05 | |
| โลตติจ์ทํางาน | v | 3.3V-5V | |
| อายุการใช้งาน | ครั้ง | ≥100000000 | |
| เวลาเปลี่ยน | ms | ≤10 | |
| พลังงานแสงส่ง | mw | ≤ 500 | |
| อุณหภูมิการทํางาน | o | -20~+70 | |
| อุณหภูมิการเก็บรักษา | o | -40~+85 | |
การใช้สวิตช์ทางแสง
1เครือข่ายควบคุมอุตสาหกรรมที่สําคัญ (PLC / SCADA)
* ในระบบ PLC และ SCADA สวิตช์มักจะใช้ในเส้นทางการสื่อสารที่สําคัญ
* ในกรณีขาดไฟฟ้าหรืออุปกรณ์ทํางานผิดปกติ, การทํางาน Bypass ที่สร้างขึ้นโดยอัตโนมัติรักษาความเชื่อมต่อของลิงค์
* ป้องกันการหยุดทํางานของเครือข่ายที่เกิดจากการล้มเหลวของอุปกรณ์เดียว
* รับประกันการส่งข้อมูลต่อเนื่องในสภาพแวดล้อมอัตโนมัติอุตสาหกรรมที่สําคัญ
