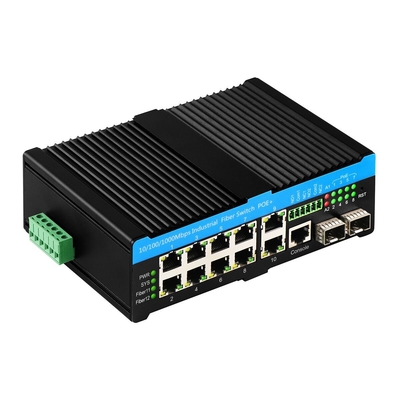

8 Port Layer 2 การจัดการ Gigabit 90W PoE Switch
รายละเอียดของเครื่องสวิทช์ไฟเบอร์อุตสาหกรรม
| ท่าเรือ |

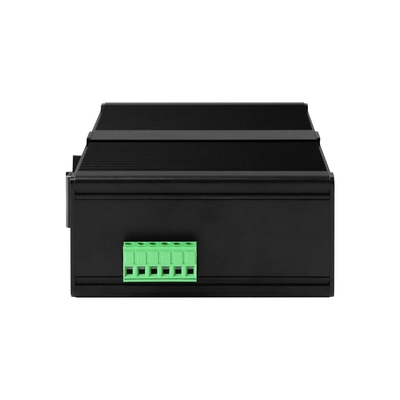

2*100/1000/2500Mpbs สนาม SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 8*UTP PoE Downlink ((PoE af/at/bt) 1*พอร์ตคอนโซล หน่วยปลายไฟฟ้า 1*6PIN 2*ผลิตสัญญาณเตือน |
| หลักเกณฑ์ |
ไออีอี 8023 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at IEEE802.3bt |
| การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างแบนด์เวทของระบบ: 36Gbps ((ไม่ติดรถ) ขนาด DRAM: 128M ขนาดไฟฟ้า: 16M ID VLAND: 4096 ขนาดตารางที่อยู่ MAC: 8K แฟรมจัมโบ 9.6KB |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) |
| ไฟ LED |

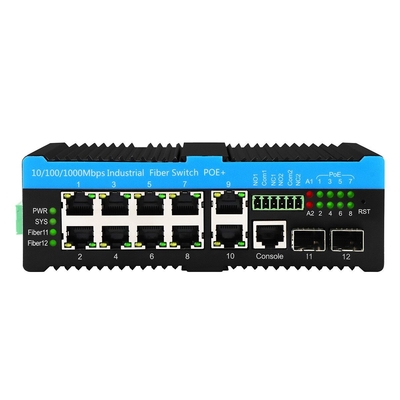

พลังงาน ระบบ เครือข่าย PoE ไฟเบอร์ เซ็นทรัล PWR: พลังงาน สีแดง SYS: ระบบ สีแดง ลิงค์เครือข่าย/กิจกรรม: LED สีเขียว อัตราการส่งข้อมูลเครือข่าย: สีส้ม LED (เปิดสําหรับ 1G) PoE: กรีนแอคทีฟ ไฟเบอร์ลิงค์ สีเขียว เตือน LED: แสงแดง |
| พลังงาน |
ความดันการเข้า: 48V ((สูงสุด 57V) ความดันออก PoE: 48V พลังงานออก PoE ตัวเดียว: 15.4W/30W/60W/90W ((พอร์ต 1 ~ 8) อุณหภูมิการทํางาน: -40 °C ถึง +75 °C ((ที่ 240W PoE Output) อุณหภูมิการทํางาน: -40 °C ถึง +55 °C ((ที่ 480W PoE Output) งบประมาณสูงสุด: 720W ((ไม่แนะนําการพิจารณาอายุการใช้งานและการระบาย) การเชื่อมต่อกลับ: การสนับสนุน |
| PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-) PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-) |
| สิ่งแวดล้อม |
อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
| มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV สายอากาศ, ± 6KV EFT: IEC61000-4-4 สากล ±6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
| การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
| ข้อมูลทางกล |

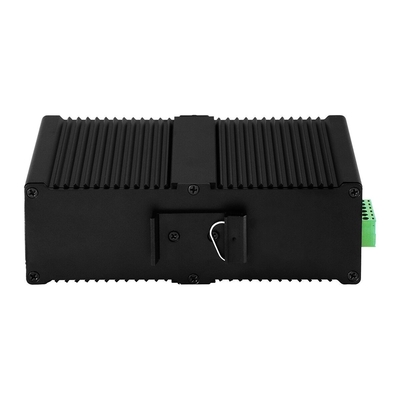

เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 165*112*45.5mm วิธีการติดตั้ง: การติดตั้งด้วยรถไฟ น้ําหนัก: 0.75 กิโลกรัม/0.9 กิโลกรัม ((Net/Gross) |
| การรับประกัน | 3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
Web GUI
การนําเข้าสู่ L2 Managed Switch
IM-FP21008GW กําหนดมาตรฐานใหม่สําหรับ Industrial Network Switches ((INS) ด้วยอัตราการส่งข้อมูลสูงถึง 2.5G * สําหรับการจัดการพอร์ตอัพลิงก์ไฟเบอร์ออปติกส์
มันทํางานในอุณหภูมิตั้งแต่ -40oC ถึง +75oC และสามารถติดตามและรายงานอุณหภูมิท่าเรือแต่ละตัว
มันยอมรับพลังงาน 57VDC ถึง 495W เพื่อให้ IEEE 802.3bt ติดตามถึงพลังงาน PoE 90W บนพอร์ตทองแดง 8 ประตูสําหรับพลังงานทั้งหมด 480Wนี้ทําให้มันสามารถให้พลังงานสําหรับการใช้งาน PoE ที่ต้องการมากที่สุดสําหรับ PTZ domes, ไฟ LED และสินค้าไร้สาย
มันสอดคล้องกับ G.8032V1 / V2 โปรต็อกอลวงแหวนรวดเร็ว
มันถูกทดสอบสําหรับการใช้งานที่สําคัญในการขนส่งและการจราจร การบริหาร PoE ที่ฉลาดของมันจัดสรรความสําคัญของพลังงานสูงสุดเริ่มจากท่า 1การเชื่อมโยงปูนและไฟเบอร์แบบสองแบบทําให้การลดและใส่สําหรับการตั้งค่า Ring Network ที่ใช้สําหรับถนนและกรอบสถานการณ์ความปลอดภัย.
มันถูกออกแบบเป็นเอกลักษณ์สําหรับการใช้งานภายนอกด้วยชาสีระบายอุณหภูมิแบบมีริบ 6KV ป้องกันแรงกระตุ้นและการป้องกันอุณหภูมิพานที่สามารถโปรแกรมได้โดยผู้ใช้งานปิดเพื่อป้องกันความเสียหายจากการร้อนเกิน.
มันเป็นทางออกที่เหมาะสมสําหรับโครงการหลากหลาย โดยเฉพาะสําหรับการใช้งาน IDF ไปยัง MDF
การใช้งาน CCTV PoE Switch
FAQ
1มันใช้ชิปอะไร?
โอลิคอม: วีเทส
2ฉันสามารถปรับแต่งมันได้มั้ย?
โอลิคอม: ใช่
เราสนับสนุนบริการ OEM เช่นโลโก้, ชื่อรุ่น, เติ๊บ, หน้ากาก PVC และชิ้นส่วนสินค้า ((ชุดติดตั้ง, แบล็อกปลายไฟฟ้า เป็นต้น)
3ฉันสามารถเชื่อมต่อมันกับอุปกรณ์ 10/100M ได้หรือไม่
โอลิคอม: ใช่
สําหรับพอร์ต LAN พวกเขาเป็น 10/100/1000M อัตโนมัติการตรวจจับ
สําหรับพอร์ตไฟเบอร์ กรุณาตั้งค่าความเร็ว 100Mbps ผ่าน Web GUI หรือ CLI
4, ผมสามารถปิดฟังก์ชัน PoE สําหรับบางท่าทางเมื่อจําเป็นได้หรือไม่?
A: ใช่
สวิตช์ที่จัดการ PoE ทั้งหมดในชุดนี้รองรับการจัดการ PoE
กรุณาตั้งสถานะ PoE ผ่าน Web GUI หรือ CLI
5คุณทํา SKD / CKD?
A: ใช่
ในฐานะโรงงาน เราเคยเจอเรื่องนี้หลายครั้งแล้ว
