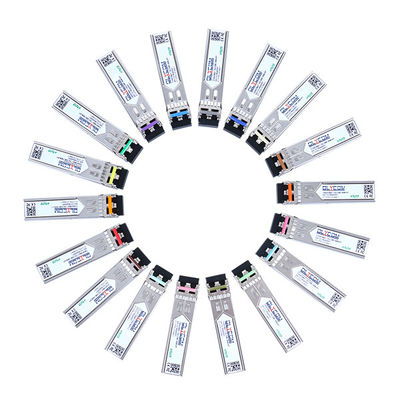

40KM 25G SFP28 เครื่องรับสัญญาณ
ลักษณะสินค้าของโมดูลไฟเบอร์ 25G
คุณสมบัติทางออนไลน์ของโมดูล SFP28
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| เครื่องส่งสัญญาณ | ||||||
| ความยาวคลื่นสาย ((ระยะ) |
1272.55 ถึง 1274.54 1276.89 ถึง 1278.89 1281.25 ถึง 1283.27 1285.65 ถึง 1287.69 12900.07 ถึง 1292.12 1294.53 ถึง 1296.59 1299.02 ถึง 130109 1303.54 ถึง 130563 1308.09 ถึง 131019 |
nm | ||||
| พลังการเปิดตัวเฉลี่ย | โปรโมชั่น | 0 | +60 | dBm | ||
| พลังงานการเปิดตัวเฉลี่ย ((เลเซอร์ปิด) | ป๊อฟ | - | - | - 30 | dBm | |
| ความกว้างแบนด์บิดของสายวิทยุ ((-20dB) | ครับ | - | - | 1 | nm | |
| อัตราการยับยั้งแบบข้าง | SMSR | 30 | - | - | dB | |
| การลงโทษผู้ส่งและการกระจาย | TDP | 1 | dB | |||
| อัตราการสูญหาย | รพ.ด่วน | 3.5 | - | dB | ||
| หน้ากากตาออก | สอดคล้องกับ IEEE 802.3cc | หมายเหตุ (2) | ||||
| เครื่องรับ | ||||||
| ความยาวคลื่นทางออนไลน์ | λIN | 1272.55 | - | 1310.19 | nm | |
| ความรู้สึกของตัวรับ AVG | PSens | -19 | dBm | หมายเหตุ (1) | ||
| ความรู้สึกของตัวรับ-OMA | PSens-OMA | -18.2 | dBm | หมายเหตุ (1) | ||
| พลังการเติบโตของอินทุ (ออฟเวอร์โหลด) | PSAT | - 4 | - | - | dBm | หมายเหตุ (1) |
| ความสะท้อนของตัวรับ | - 26 | dB | ||||
| เสียของสัญลักษณ์ | PA | - 30 | - | - | dBm | |
| เสียของสัญญาณ | PD | - | - | - 20 | dBm | |
| LOS - ไฮสเตเรซิส | PHys | 0.5 | dB | |||
หมายเหตุ:
หมายเหตุ (1): BER≤5x10-5
ลักษณะของอินเตอร์เฟซไฟฟ้า
คุณสมบัติของอินเตอร์เฟซไฟฟ้าความเร็วสูง
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | หมายเหตุ |
| เครื่องส่งสัญญาณ | ||||||
| การสวิงอินเทอร์ความแตกต่าง | Vin ((pp) | 190 | 700 | mV | ||
| ความสูญเสียการกลับข้อมูลต่าง (นาที) | RLd ((f) | 9.5?? 0.37f, 0.01≤f<8 | dB | |||
| 4.7574.4log10 ((f/14), 8 ≤f<19 | ||||||
|
การเข้าแบบต่างจากแบบทั่วไป การสูญเสียผลตอบแทน (นาที) |
RLdc ((f) | 22-20 ((f/25.78), 0.01≤f<1289 | dB | |||
| 15-6 ((f/25.78), 12.89≤f<19 | ||||||
| ความไม่เหมาะสมของความแตกต่าง | Tm | - | - | 10 | % | |
| ความกว้างตา | เออ | - | - | 0.46 | UI | |
| การใช้ pk-pk sineoidal jitter | Ppj | ต่อ IEEE 802.3bm | ||||
| ความสูงของตา | เออ | - | 95 | - | mV | |
| ความดันแบบร่วมแบบ DC | DCv | - 350 บาท | - | 2850 | mV | |
| เครื่องรับ | ||||||
| การสวิงข้อมูลผลิตความแตกต่าง | โวท ((pp) | 300 | - | 850 | mV | |
| ความกว้างตา | เออ | 0.57 | - | - | UI | |
| ปิดตาตั้ง | ยาวนาน | - | - | 5.5 | dB | |
| ความสูญเสียผลิตผลตอบกลับความแตกต่าง (นาที) | RLd ((f) | 9.5?? 0.37f, 0.01≤f<8 | dB | |||
| 4.7574.4log10 ((f/14), 8 ≤f<19 | ||||||
| ความสูญเสียการกลับที่เหมือนกันกับการแปลงแบบความแตกต่าง (นาที) | RLdc ((f) | 22-20 ((f/25.78), 0.01≤f<1289 | dB | |||
| 15-6 ((f/25.78), 12.89≤f<19 | ||||||
| ความไม่เหมาะสมของความแตกต่าง | Tm | - | - | 10 | % | |
| ระยะเวลาการเปลี่ยนแปลง 20% ถึง 80% | Tr/Tf | 12 | - | - | ps | 20% ~ 80% |
ลักษณะของอินเตอร์เฟซไฟฟ้าความเร็วต่ํา
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| เครื่องส่งสัญญาณ | ||||||
| ความผิดพลาดของเครื่องส่งไฟฟ้า | VFaultH | 2 | - | Vcc+03 | V | |
| อุปกรณ์ส่งสัญญาณผิดพลาด Output-Low | VFaultL | 0 | - | 0.8 | V | |
| พลังงานสื่อปิด โวลเตชั่นสูง | VDisH | 2 | - | Vcc+03 | V | |
| ปิดเครื่องส่งไฟฟ้า ความดันต่ํา | VDisL | 0 | - | 0.8 | V | |
| เครื่องรับ | ||||||
| LOS Output Voltage-High | VLOSH | 2 | - | Vcc+03 | V | |
| LOS ความดันออกต่ํา | VLOSL | 0 | - | 0.8 | V | |
การตรวจสอบ
| ปริมาตร | ระยะทาง | หน่วย | ความถูกต้อง | การปรับระดับ |
| อุณหภูมิ | 0 ถึง 70 | °C | ± 3°C | ภายใน |
| โวลเตชั่น | 30.0 ต่อ 36 | V | ± 3% | ภายใน |
| ปัจจุบัน Bias | 0 ถึง 100 | mA | ± 10% | ภายใน |
| TX พลังงาน | 0 ถึง 6 | dBm | ± 3dB | ภายใน |
| RX พลังงาน | -19 ถึง -4 | dBm | ± 3dB | ภายใน |
คําอธิบาย

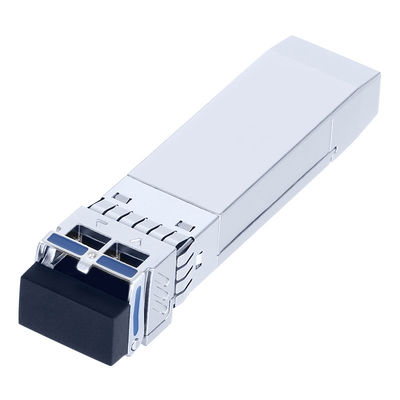

เครื่องรับสัญญาณ SFP28 เป็นโมดูลที่มีประสิทธิภาพสูงและมีค่าใช้จ่ายที่คุ้มค่า รองรับอัตราการส่งข้อมูล 25.78Gbps และระยะทางการส่ง 40km ด้วย SMF
เครื่องรับสัญญาณประกอบด้วยสามส่วน: เครื่องส่งเลเซอร์ DML ที่เย็น, โฟโตดิโอเดส APD ที่บูรณาการกับเครื่องเสริมเสียงก่อนการแพร่-ขัดขวาง (TIA) และหน่วยควบคุม MCUโมดูลทั้งหมดตอบสนองความต้องการความปลอดภัยเลเซอร์ชั้น I.
เครื่องรับและส่งสัญญาณมีความสอดคล้องกับ SFP Multi-Source Agreement และ SFF-8472 งานวินิจฉัยดิจิตอล
การใช้งาน
25GBASE-ER
ข้อมูลการสั่งซื้อ
| เลขส่วน | คําอธิบายสินค้า |
| OSPLTG40D | LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, พร้อม DDM |
| คู่มือความยาวคลื่น λC | ||
| ช่องทาง | ความยาวคลื่นกลาง | ระยะความยาวคลื่น |
| 02 | 1273.54 | 1272.55 ถึง 1274.54 |
| 03 | 1277.89 | 1276.89 ถึง 1278.89 |
| 04 | 1282.26 | 1281.25 ถึง 1283.27 |
| 05 | 1286.67 | 1285.65 ถึง 1287.69 |
| 06 | 1291.10 | 12900.07 ถึง 1292.12 |
| 07 | 1295.56 | 1294.53 ถึง 1296.59 |
| 08 | 1300.05 | 1299.02 ถึง 130109 |
| 09 | 1304.58 | 1303.54 ถึง 130563 |
| 10 | 1309.14 | 1308.09 ถึง 131019 |
