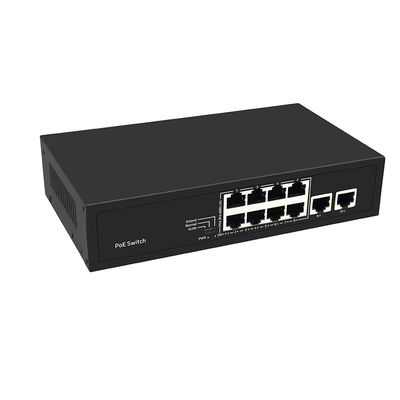

สวิตช์ PoE CCTV 8 ท่า 10/100M Ethernet
คุณสมบัติของสวิตช์ความปลอดภัย CCTV
- สอดคล้องกับ IEEE 8023, มาตรฐาน IEEE 802.3u, IEEE 802.3af/at
- 8*10/100M POE port + 2* 10/100M Ethernet Uplink port
- สอดคล้องกับ IEEE 8023, มาตรฐาน IEEE 802.3u, IEEE 802.3af/at
- ท่า Ethernet รองรับฟังก์ชัน 10/100M adaptive และ POE
- การสนับสนุนการพลิกพอร์ตอัตโนมัติ (Auto MDI/MDIX)
- อัตโนมัติจําหน่ายให้กับอุปกรณ์ปรับปรุง
- สถานะการติดตามตัวชี้วัดแผ่นและการวิเคราะห์ความผิดพลาดของเครื่องช่วย
- การสนับสนุนโหมด VLAN, โหมดปกติ และโหมดขยาย
- โหมดควบคุมการไหล: Full-duplex ใช้มาตรฐาน IEEE 802.3x, Half-duplex ใช้มาตรฐานแรงดันกลับ
ด้วยวิธีการติดตั้งและบํารุงรักษาที่ง่ายและสะดวก และคุณสมบัติธุรกิจที่รวย มันช่วยผู้ใช้ในการสร้างเครือข่ายที่มีประสิทธิภาพสูงที่ปลอดภัยและน่าเชื่อถือได้
มันตั้งอยู่ส่วนใหญ่ในชั้นแกนหรือชั้นรวมของเครือข่ายผู้ใช้ เช่น สวนอุตสาหกรรม อาคาร โรงงานและเหมือง สํานักงานรัฐบาล และเบนด์กว้างที่อยู่อาศัย
สามารถใช้ได้อย่างแพร่หลายในกรณีการเข้าถึง Ethernet เช่น บริษัทขนาดเล็กและกลาง, คาเฟ่อินเตอร์เน็ต, โรงแรมและโรงเรียน
รายละเอียดของ Fast Ethernet Switch
| อินเตอร์เฟซ I/O |
| พลัง |

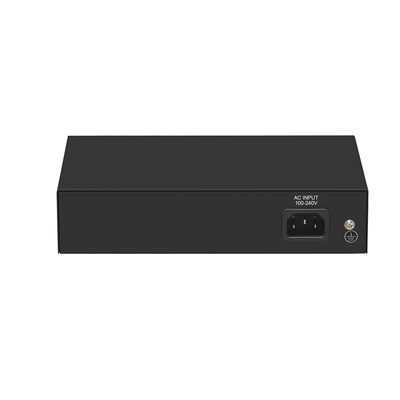

การเข้า: AC 100-240V, 50/60Hz |
| อีเทอร์เน็ต |
8 ท่าเรือ 10/100M PoE + 2 ท่าเรือ 100M Ethernet Uplink |
| ผลงาน |
| ความสามารถในการเปลี่ยน |
2Gbps |
| การออกกําลัง |
1.488Mpps |
| พัสดุพัสดุ |
448Kbit |
| ที่อยู่ MAC |
2K |
| กรอบจัมโบ |
2048 ไบท์ |
| รูปแบบการโอน |
เก็บและส่งต่อ |
| MTBF |
100000 ชั่วโมง |
| มาตรฐาน |
| โปรโตคอลเครือข่าย |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (การควบคุมการไหล)
|
|
โปรต็อกอล PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
ระบบเครือข่าย
|
10Base-T: ประเภทที่ 34,5 หรือมากกว่า UTP ((≤ 100m)
100Base-TX: Cat5 หรือมากกว่า UTP ((≤ 100m)
|
| การคุ้มครอง |
| ใบรับรองความปลอดภัย |
CE,FCC,RoHS |
| สิ่งแวดล้อม |
| สถานที่ทํางาน |
อุณหภูมิการทํางาน: -10 ~ 50 °C
อุณหภูมิการเก็บรักษา: -40 ~ 70 °C
ความชื้นในการทํางาน :10% ~ 90%, ไม่ปรับความชื้น
อุณหภูมิการเก็บรักษา: 5% ~ 95% ไม่หมัก
|
| การแสดง |
| ตัวชี้วัด LED |
PWR ((พลังงาน), SW ((DIP), 1-10 เขียว ((Link&Data) |
| สวิตช์ DIP |
VLAN:โหมดแยกพอร์ต ในโหมดนี้พอร์ต PoE (1-8) ของสวิตช์ไม่สามารถสื่อสารกับกันและกันได้ และสามารถสื่อสารกับพอร์ต UP-link เท่านั้น
ปกติ: โหมดปกติ ท่าเรือทั้งหมดสามารถสื่อสารกันได้ ระยะทางการส่งสัญญาณอยู่ในระยะ 100 เมตร อัตราการส่งสัญญาณ 10M / 100M ปรับปรุง
ขยาย: รูปแบบขยายลิงค์ 1-8 ท่าพอร์ต พีโออี พลังงานไฟฟ้าและระยะทางการส่งข้อมูลสามารถขยายไปถึง 250 เมตร อัตราการส่งกลายเป็น 10M
|
| เครื่องจักรกล |
| ขนาดโครงสร้าง |
ขนาดของสินค้า: 200*118*44 มิลลิเมตร
ขนาดของบรรจุ: 245*190*60mm
N.W:0.61กิโลกรัม
กว:0.89กิโลกรัม
|
| ข้อมูลการบรรจุ |
กล่อง MEAS:520*320*400 มิลลิเมตร
จํานวนบรรจุ: 20 ชิ้น
น้ําหนักบรรจุ:180.8 กิโลกรัม
|
| โลตติจ์พลังงาน |
ความดันทางเข้า: AC 100-240 V
พลังงานไฟฟ้า:52V1.85A
|
| พลัง |
พลังงานสินค้า: สูงสุด 10W
พลังงาน POE: สูงสุด 80W
|
| รายการแพคเกจ |
สวิตช์ 1 ชิ้น สายไฟฟ้า 1 ชิ้น คู่มือการใช้งาน 1 ชิ้น การรับรอง 1 ชิ้น |
การใช้งาน PoE Commercial Switch
ข้อมูลการบรรจุ
- การบรรจุแบบมาตรฐานมักมีอุปกรณ์หลัก สายไฟฟ้า และคู่มือการใช้งาน
- มีฉลากสินค้าบนอุปกรณ์และนอกกล่องบรรจุ
- สําหรับสัญลักษณ์สินค้า มันโอเคที่จะใส่โลโก้ / รูปแบบของคุณในคําอธิบาย
- แน่นอน มันรองรับภาษาของคุณ ((เกาหลี / อิตาลี / รัสเซีย...
FAQ
1. กล้อง PoE จํานวนเท่าไหร่ที่สามารถเปลี่ยนพลังงานได้ และงบประมาณพลังงาน PoE ทั้งหมดคืออะไร?
สวิตช์นี้ให้บริการพอร์ต PoE ขนาด 8 x 10/100M โดยมีงบประมาณพลังงาน PoE รวม 80W ซึ่งหมายความว่ามันสามารถให้พลังงานถึง 8 อุปกรณ์ที่เปิด PoE ได้พร้อมกันผ่านเคเบิล Ethernet เดียวต่ออุปกรณ์
มันตรงกับทั้งมาตรฐาน IEEE 802.3af (สูงสุด 15.4W ต่อพอร์ต) และ IEEE 802.3at (สูงสุด 30W ต่อพอร์ต) ทําให้มันเข้ากันได้กับกล้อง IP จํานวนมากและอุปกรณ์ที่ใช้พลังงาน PoE อื่นๆ จากผู้ผลิตรายใหญ่ทั้งหมดพลังงานถูกเจรจาและจําหน่ายโดยอัตโนมัติ โดยใช้ความต้องการจริงของอุปกรณ์ที่เชื่อมต่อแต่ละตัว
เมื่อวางแผนการติดตั้งของเรา เราแนะนําให้คํานวณการใช้พลังงานรวมของอุปกรณ์ที่เชื่อมต่อทั้งหมด เพื่อให้แน่ใจว่ามันจะไม่เกินงบประมาณรวม 80Wเพราะการเกินขีดจํากัดนี้อาจทําให้พอร์ตบางจุดไม่มั่นคง หรือลดการออกของอุปกรณ์ที่เชื่อมต่อ.
2. โหมด Extend คืออะไร และมันช่วยอย่างไรกับการติดตั้งกล้องระยะไกล?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cableมากกว่าขอบเขต 100 เมตรของ Ethernet แบบปกติ
นี้เป็นสิ่งที่มีค่าโดยเฉพาะอย่างยิ่งสําหรับการติดตั้ง CCTV ในอาคารใหญ่ ที่จอดรถ สถานที่จัดเก็บสินค้าหรือสภาพแวดล้อมของคัมพัสที่กล้องตั้งอยู่ห่างจากสวิตช์กลาง และใช้สายไฟฟ้าเพิ่มเติมหรือติดตั้งสวิตช์ระหว่าง จะมีค่าใช้จ่ายสูงหรือไม่เชิงปฏิบัติในโหมด Extend อัตราการส่งสัญญาณในพอร์ต 1 ถึง 8 ทํางานที่ 10Mbps ซึ่งเพียงพอสําหรับสายวีดีโอกล้อง IP มาตรฐาน
สําหรับอุปกรณ์ในระยะ 100 เมตรที่ต้องการความเร็วเต็ม 10/100Mbps สามารถเลือกโหมดปกติแทน และการเปลี่ยนระหว่างโหมดไม่ต้องการโปรแกรมหรืออินเตอร์เฟซการจัดการ
3ช่อง VLAN คืออะไร และทําไมผมถึงใช้มันในเครือข่าย CCTV
รูปแบบ VLAN ถูกเปิดผ่านสวิตช์ DIP และแยกทุก Port PoE ทั้งแปดจากการสื่อสารกับกันและกัน โดยยังอนุญาตให้ Port แต่ละ Port สื่อสารกับ Port Uplink ทั้งสอง Port แต่ละตัว
ในการใช้งาน CCTV นี่คือลักษณะความปลอดภัยที่สําคัญ เพราะมันป้องกันกล้อง IP จากการเข้าถึงหรือขัดขวางกล้องอื่น ๆ บนสวิตช์เดียวกันแนวทางการแยกพอร์ตนี้ทําให้แน่ใจว่า แม้ว่ากล้องหนึ่งจะเสี่ยง หรือประสบปัญหาในเครือข่าย, มันไม่สามารถส่งผลกระทบกับกล้องอื่น ๆ หรือผลิตการถ่ายทอดที่ทําให้การทํางานของเครือข่ายโดยรวมลดลง
มันเป็นการตั้งค่าที่แนะนําสําหรับอุปกรณ์การเฝ้าระวังมืออาชีพ ที่ความปลอดภัยของเครือข่ายและการแยกการจราจรระหว่างพอร์ตกล้องเป็นความสําคัญ โดยเฉพาะอย่างยิ่งในรัฐบาลการค้าและโครงการรักษาความปลอดภัยที่อยู่อาศัย
4ตัวชี้วัด LED และสวิตช์ DIP ช่วยในการติดตั้งและแก้ปัญหาในสถานที่อย่างไร?
สวิตช์นี้มีแผ่นแสดงไฟฟ้า LED ชัดเจนแสดงสถานะพลังงาน และการเชื่อมต่อและกิจกรรมข้อมูลของแต่ละตัวสําหรับทุก 10 ท่าทําให้นักเทคนิคสามารถตรวจสอบได้ทันทีว่ากล้องหรือการเชื่อมต่ออัพลินค์แต่ละตัวทํางานหรือไม่ และส่งข้อมูลโดยไม่ต้องใช้โปรแกรมหรือคอมพิวเตอร์ในสถานที่.
สวิตช์ DIP หน้าตัวให้การควบคุมด้วยคีย์เดียว เพื่อเปลี่ยนระหว่าง VLAN, Normal และ Extend mode การทํางานทําให้มันเรียบง่ายสําหรับผู้ติดตั้งที่จะตั้งค่าสวิตช์สําหรับความต้องการเฉพาะเจาะจงของแต่ละโครงการ โดยไม่ต้องเข้าถึงอินเตอร์เฟซเว็บหรือแถวคําสั่งใด ๆ. LED ตัวชี้วัด SW ยืนยันรูปแบบที่กําลังทํางานอยู่
การผสมผสานตัวชี้วัดทางสายตาและการเปลี่ยนโหมดทางกายภาพนี้ ช่วยลดเวลาในการติดตั้งและแก้ปัญหาได้อย่างสําคัญทําให้สวิตช์นี้เหมาะสมสําหรับผู้บูรณาการและผู้ติดตั้งระบบความปลอดภัย ที่ต้องการใช้งานและตรวจสอบสวิตช์หลายอย่างอย่างรวดเร็ว.
