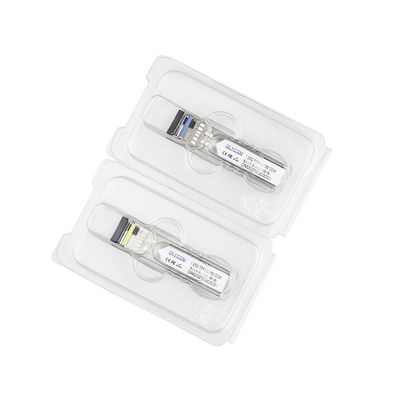

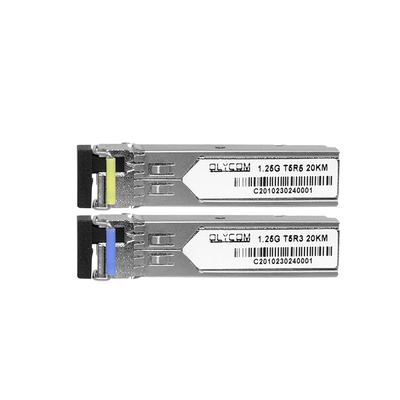

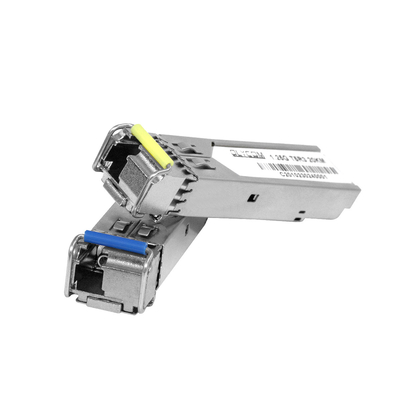

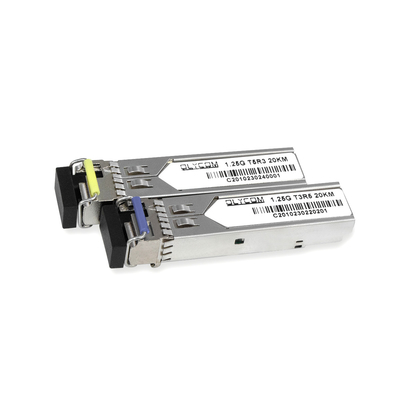

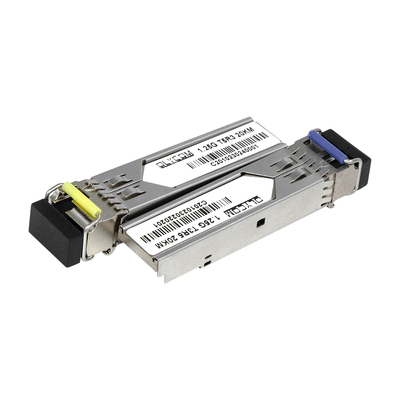

โมดูล WDM SFP Olycom 20KM 1.25G
ครับ
การนําเสนอ BIDI Optical Module
คุณสมบัติของ 20KM SFP Transceiver
นําเสนอผลิตภัณฑ์ระดับสูงของเรา ที่พัฒนาโดยบริษัทเชนเจน โอลิคอม เทคโนโลยี จํากัด เพื่อช่วยเพิ่มประสบการณ์ในการส่งข้อมูลของคุณ
ด้วยเทคโนโลยี Up to 1.25Gb/s Data Links คุณสามารถสนุกกับการเชื่อมต่อที่รวดเร็วและเรียบร้อยได้
ผลิตภัณฑ์ของเราพร้อมกับ Feature Hot-Pluggable ใช้ง่ายและติดตั้งง่าย
เครื่องเชื่อม LC เดี่ยวของมันรับประกันการเชื่อมต่อที่ปลอดภัยและมั่นคงในขณะที่สินค้าถูกสร้างขึ้นเพื่อการส่งสัญญาณระยะไกลสูงสุด 20 กม. บน SMF 9/125μm
เครื่องส่งเลเซอร์ 1310nm FP ของเราถูกออกแบบมาเพื่อให้การส่งข้อมูลที่มีคุณภาพสูงสุด ในขณะที่เครื่องตรวจจับภาพ PIN 1550nm ของเรารับประกันการรับข้อมูลที่ปลอดภัย
ด้วยเครื่องพลังงาน +3.3 วอลล์เดียว สินค้า Data Links ของเรามีประสิทธิภาพและดูแลง่าย
อินเตอร์เฟซการติดตามของเราที่สอดคล้องกับ SFF-8472 รับประกันการติดตามทางไกลที่ง่ายและเรียบง่ายเพื่อความสะดวกสบายของคุณ
มันประหยัดพลังงานด้วย ด้วยพลังงานสูงสุด <1W
ผลิตภัณฑ์ของเราเป็นมิตรต่อสิ่งแวดล้อม และเป็นที่สอดคล้องกับ RoHS
ระยะอุณหภูมิการทํางานไม่เป็นปัญหา เพราะมันถูกออกแบบให้ทนกับระยะอุณหภูมิการทํางานทางการค้า: -0 °C ถึง 70 °C
การใช้งาน
1000Base-LX Ethernet
เครือข่ายรถไฟฟ้า / การเข้าถึง
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ |
| ส่วนส่งสัญญาณ: | ||||||
| อุปทานความแตกต่างทางเข้า | ริน | 90 | 100 | 110 | W | 1 |
| สวิงการใส่ข้อมูลแบบเดียว | Vin PP | 250 | 1200 | mVp-p | ||
| ส่งไฟฟ้าปิด | โรคทางเพศ | Vcc 13 | Vcc | V | 2 | |
| ส่งกระแสไฟฟ้าเปิด | VEN | วัว | วี + 08 | V | ||
| ส่ง ปิดการยืนยันเวลา | อาหารหวาน | 10 | เรา | |||
| ส่วนรับ: | ||||||
| สวิงการออกข้อมูลแบบเดียว | โวท ปป | 300 | 800 | mv | 3 | |
| LOS ความผิด | วลอสฟอลท์ | วีซีซี 05 | VCC_host | V | 5 | |
| LOS ปกติ | วีโลส นอร์ม | วัว | วี + 05 | V | 5 | |
| การปฏิเสธไฟฟ้า | PSR | 100 | mVpp | 6 | ||
ปารามิเตอร์ทางแสง
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ |
| ส่วนส่งสัญญาณ: | ||||||
| ความยาวคลื่นกลาง | λc | 1270 | 1310 | 1600 | nm | |
| ความกว้างของสายสี (RMS) | σRMS | 4 | nm | |||
| พลังการออกแสง | ปูท | -9 | -3 | dBm | 1 | |
| อัตราการสูญหาย | รพ.ด่วน | 9 | dB | |||
| เวลาขึ้น/ลงทางแสง | tr / tf | 260 | ps | 2 | ||
| ความเข้มงวดของเสียง | RIN | -120 | dB/Hz | |||
| ค่าบริจาคทั้งหมดของ Jitter | TX Δ TJ | 0.284 | UI | 3 | ||
| หน้ากากตาสําหรับผลิตแสง | สอดคล้องกับ IEEE802.3 z (ความปลอดภัยเลเซอร์ประเภท 1) | |||||
| ส่วนรับ: | ||||||
| ความยาวคลื่นทางออนไลน์ | λc | 1530 | 1550 | 1570 | nm | |
| เครื่องรับอากาศเกิน | โพล | -3 | dBm | 4 | ||
| ความรู้สึกต่อ RX | เซน | - 24 | dBm | 4 | ||
| RX_LOS การยืนยัน | LOS A | - 40 | dBm | |||
| RX_LOS ถอนการยืนยัน | LOS D | - 25 | dBm | |||
| RX_LOS ไฮสเตเรซิส | LOS H | 0.5 | dB | |||
| ข้อมูลทั่วไป: | ||||||
| อัตราข้อมูล | BR | 1.25 | Gb/s | |||
| อัตราความผิดพลาดของบิต | BER | 10-12 | ||||
| ขนาดความยาวของลิงค์ที่สนับสนุนสูงสุดบน 9/125μm SMF@1.25Gb/s | LMAX | 20 | กม. | |||
| งบประมาณระบบทั้งหมด | LB | 14 | dB | |||
