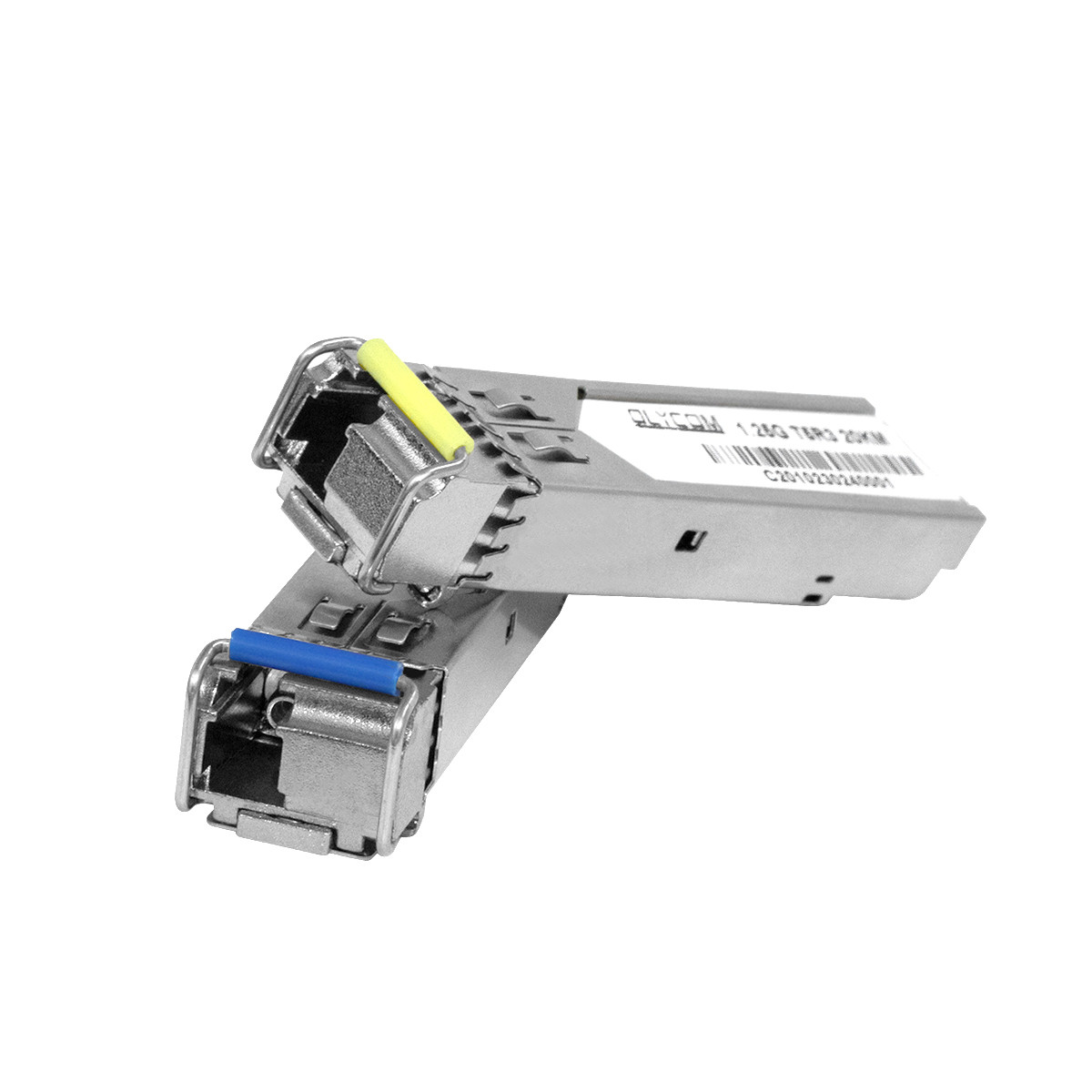

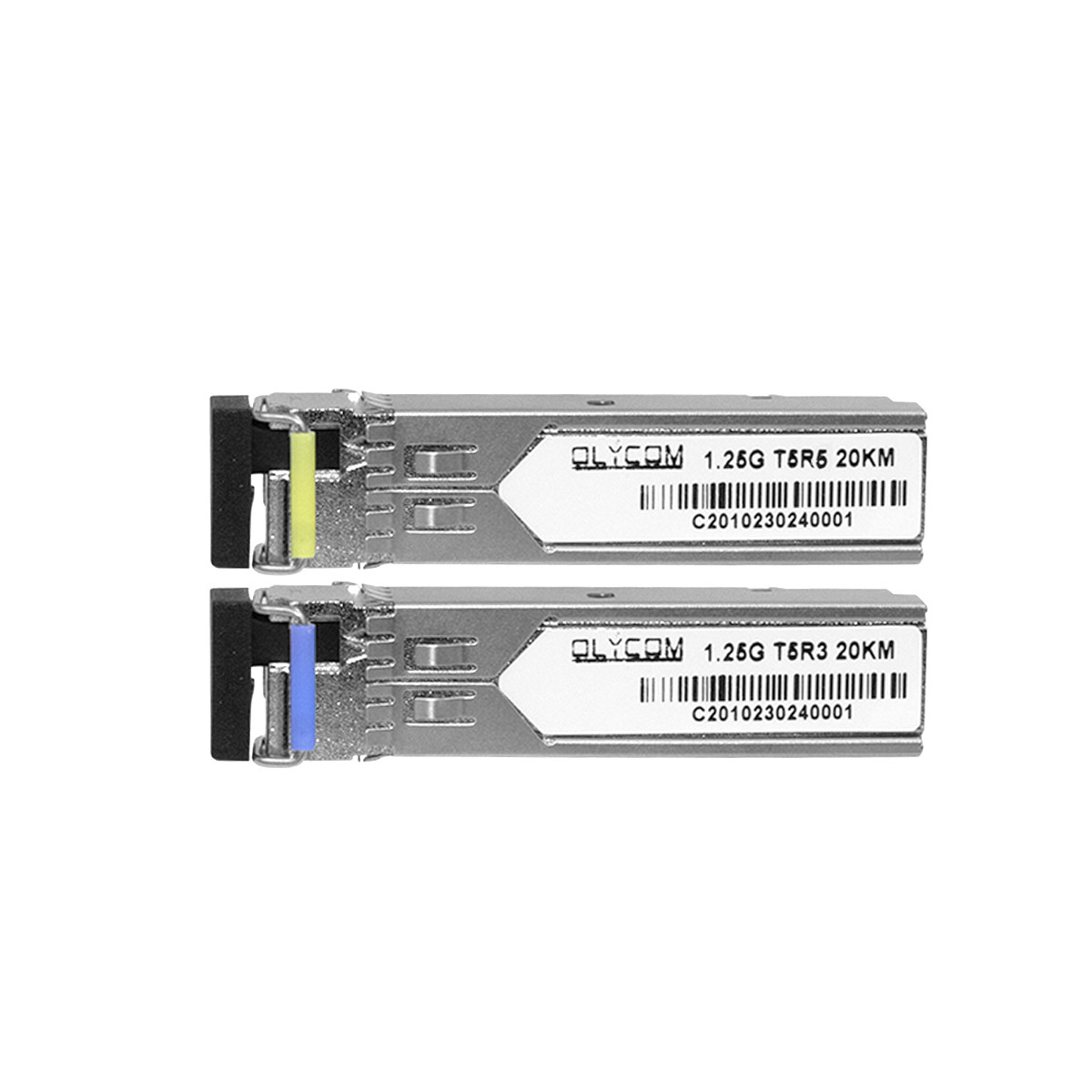

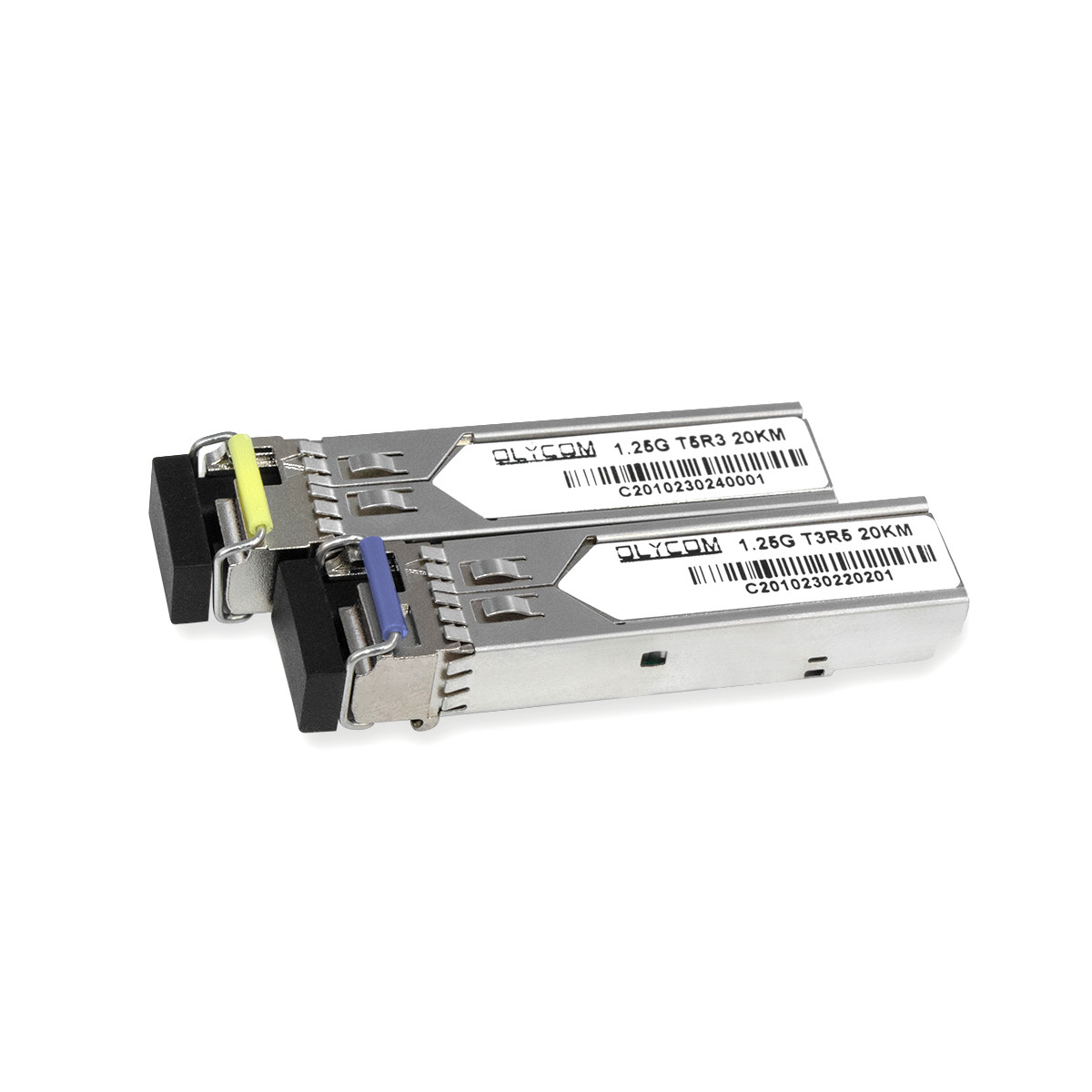

Cisco Compliant 20KM 1.25G SFP โมดูล
ลักษณะ
คําแนะนํา
การใช้งาน
1000Base-LX Ethernet
เครือข่ายรถไฟฟ้า / การเข้าถึง
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย |
| อุณหภูมิในการเก็บ | TS | - 40 | + 85 | °C | |
| โลเตชั่นไฟฟ้า | VCC | - 05 | 4 | V | |
| ความชุ่มชื้น | RH | 0 | 85 | % |
สถานที่ใช้งานที่แนะนํา
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | |
| อุณหภูมิการทํางานกรณี | อุตสาหกรรม | TC | - 40 | 85 | °C | |
| ขยาย | - 5 | 85 | °C | |||
| การค้า | 0 | +70 | °C | |||
| โลเตชั่นไฟฟ้า | VCC | 3.135 | 3.465 | V | ||
| กระแสไฟฟ้า | Icc | 300 | mA | |||
| กระแสไฟฟ้า | การหลั่ง | Icc+30 | mA | |||
| พลังงานสูงสุด | Pmax | 1 | W | |||
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ |
| ส่วนส่งสัญญาณ: | ||||||
| อุปทานความแตกต่างทางเข้า | ริน | 90 | 100 | 110 | W | 1 |
| สวิงการใส่ข้อมูลแบบเดียว | Vin PP | 250 | 1200 | mVp-p | ||
| ส่งไฟฟ้าปิด | โรคทางเพศ | Vcc 13 | Vcc | V | 2 | |
| ส่งกระแสไฟฟ้าเปิด | VEN | วัว | วี + 08 | V | ||
| ส่ง ปิดการยืนยันเวลา | อาหารหวาน | 10 | เรา | |||
| ส่วนรับ: | ||||||
| สวิงการออกข้อมูลแบบเดียว | โวท ปป | 300 | 800 | mv | 3 | |
| LOS ความผิด | วลอสฟอลท์ | วีซีซี 05 | VCC_host | V | 5 | |
| LOS ปกติ | วีโลส นอร์ม | วัว | วี + 05 | V | 5 | |
| การปฏิเสธไฟฟ้า | PSR | 100 | mVpp | 6 | ||
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ |
| ส่วนส่งสัญญาณ: | ||||||
| ความยาวคลื่นกลาง | λc | 1530 | 1550 | 1570 | nm | |
| ความกว้างของสายสี | σ | 1 | nm | |||
| อัตราการดันแบบข้าง | SSRmin | 30 | dB | |||
| พลังการออกแสง | ปูท | -9 | -3 | dBm | 1 | |
| อัตราการสูญหาย | รพ.ด่วน | 9 | dB | |||
| เวลาขึ้น/ลงทางแสง | tr / tf | 260 | ps | 2 | ||
| ความเข้มงวดของเสียง | RIN | -120 | dB/Hz | |||
| ค่าบริจาคทั้งหมดของ Jitter | TX Δ TJ | 0.284 | UI | 3 | ||
| หน้ากากตาสําหรับผลิตแสง | สอดคล้องกับ IEEE802.3 z (ความปลอดภัยเลเซอร์ประเภท 1) | |||||
| ส่วนรับ: | ||||||
| ความยาวคลื่นทางออนไลน์ | λc | 1270 | 1310 | 1600 | nm | |
| เครื่องรับอากาศเกิน | โพล | -3 | dBm | 4 | ||
| ความรู้สึกต่อ RX | เซน | - 24 | dBm | 4 | ||
| RX_LOS การยืนยัน | LOS A | - 40 | dBm | |||
| RX_LOS ถอนการยืนยัน | LOS D | - 25 | dBm | |||
| RX_LOS ไฮสเตเรซิส | LOS H | 0.5 | dB | |||
| ข้อมูลทั่วไป: | ||||||
| อัตราข้อมูล | BR | 1.25 | Gb/s | |||
| อัตราความผิดพลาดของบิต | BER | 10-12 | ||||
| ขนาดความยาวของลิงค์ที่สนับสนุนสูงสุดบน 9/125μm SMF@1.25Gb/s | LMAX | 20 | กม. | |||
| งบประมาณระบบทั้งหมด | LB | 14 | dB | |||
การมอบ Pin
