DIN Rail SFP Fiber Gigabit Ethernet Switch ไม่จัดการ
ลักษณะสําคัญของ Gigabit Fiber Switch
รายละเอียดของ เครือข่ายสวิตช์ที่ไม่จัดการ
| ชื่อสินค้า | 10/100/1000Mbps สวิตช์ไฟเบอร์อุตสาหกรรม ((1F+2TP) |
| รุ่นหมายเลข | IM-FS120GE |
| ท่าเรือ |

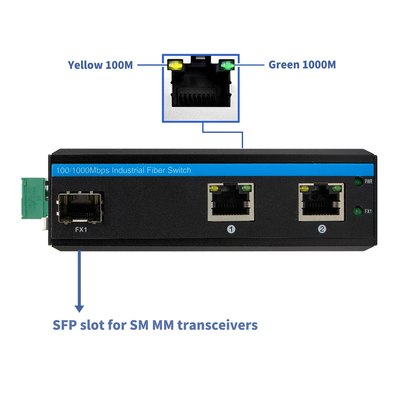

1x100/1000M สายใย SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 2x10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) 1x6-PIN พลังงานบล็อกปลายทาง |
| หลักเกณฑ์ |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
| การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างของระบบ: 6Gbps (ไม่ติดจราจร) อัตราการส่งต่อ: 8.928Mmps แมค: 4K ขนาดของพัคเก็ต: 1.75Mb |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) |
| ไฟ LED |
พลังงาน ไฟเบอร์ เครือข่าย PoE PWR: พลังงาน
สายใย: FX1 เปิด: การส่งสัญญาณปกติ ปิด: การส่งสัญญาณไม่ปกติ ((โมดูลแสงที่ผิดปกติหรือตัดต่อ)
สีส้มทองแดง: ตัวชี้วัด PoE PoE กําลังทํางาน ปิด: PoE ไม่ทํางานหรือนี่คือ Non-PoE device
สีเขียวทองแดง: ตัวชี้วัดความเร็ว เปิด: ความเร็วการส่งสัญญาณ 1000Mbps ส่องแสง: กําลังส่ง ปิด: ติดต่อไม่ได้ หรือความเร็วในการทํางานคือ 10/100Mbps |
| การบริโภคพลังงาน | ความจุเต็ม≤5W |
| พลังงาน |

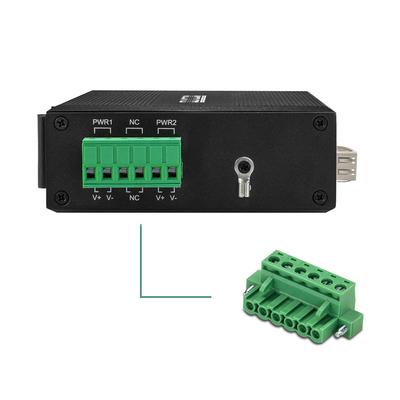

การเข้า DC12V ~ DC52V ที่ไม่จําเป็น โดยทั่วไป DC12V / DC24V / DC48V การเชื่อมต่อกลับ: การสนับสนุน |
| สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C ∼75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
| มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV สายอากาศ, ± 6KV EFT: IEC61000-4-4 สากล ±6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
| การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
| ข้อมูลทางกล |

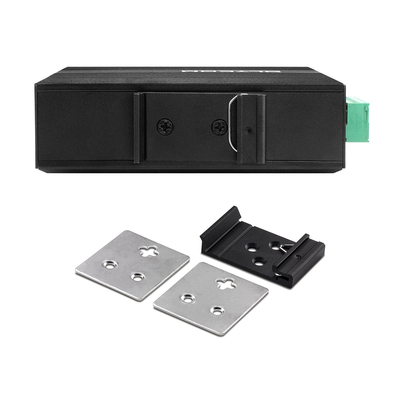

เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 114*93*35 มิลลิเมตร วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง น้ําหนัก: 0.35 กิโลกรัม/0.45 กิโลกรัม ((Net/Gross) |
| การรับประกัน | 3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
ข้อมูลการบรรจุ
คําสังเกต
อุปกรณ์เสริม ((โมดูลออปติก แหล่งไฟฟ้า แพทชคอร์ด สายเคเบิลเครือข่าย ฯลฯ) ไม่รวมอยู่ในกล่องบรรจุ
กรุณาเตรียมมันเอง หรือซื้อชุดทั้งหมดจากเรา
ข้อมูลกล่องส่ง
ขนาดสินค้า: 11.4*9.3*3.5cm
ขนาดกล่องภายใน: 23*16.5*5.8cm
น้ําหนักสินค้า: 0.35 กิโลกรัม
น้ําหนักบรรจุ: 0.45Kg
ขนาดกล่องหลัก: 67*33*47cm
จํานวนบรรจุ: 40 ชิ้น
น้ําหนักบรรจุ: 20Kg
| โมดูลออปติกอุตสาหกรรม | |
| OSPL1E06D-85 | 100BASE-FX ((850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX ((1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D ((TX 1550 RX1310) |
| พลังงานไฟฟ้า DIN อุตสาหกรรม | |
| IM-DAC220/DC12V1.67A | AC220V ถึง DC12V1.67A, -30°C/70°C |
| ขนาดความหนา | AC220V ถึง DC24V1A, -30°C~70°C |
| ขนาดความหนาของเครื่อง | AC220V ถึง DC48V1.6A, -30°C~70°C |
| หน่วยการตรวจสอบการใช้งาน | AC220V ถึง DC48V2.5A, -40°C~70°C |
| ขนาดความหนา | AC220V ถึง DC48V5A, -40°C~70°C |
| ขนาดความหนา | AC220V ถึง DC48V10A, -40°C~70°C |
ภาพ
