ตัวแปลงสัญญาณวิดีโอแบบอะนาล็อก BNC ของกล้องวงจรปิด, สัญญาณข้อมูล, สัญญาณเสียงแบบบาลานซ์ ผ่านใยแก้วนำแสง
บทนำ
ชื่อรุ่น: OM610-2V2D2AWT/R, สามารถเขียนชื่อรุ่นของคุณได้
ฟังก์ชันพื้นฐาน: ตัวขยายสัญญาณวิดีโอ, ข้อมูล, เสียง ผ่านใยแก้วนำแสง
หมวดหมู่: ตัวแปลงสัญญาณแสงวิดีโอ
การใช้งาน: ระบบเฝ้าระวังกล้องวงจรปิด, โครงการของรัฐบาล และสภาพแวดล้อมทางการแพทย์
โครงสร้างโลหะที่แข็งแรง
ไม่มีสัญญาณรบกวน EMI, RFI และกราวด์ลูป
มีให้เลือกทั้งแบบสแตนด์อโลนและระบบแร็ค 19 นิ้ว 3U
การสูญเสียสัญญาณแสงต่ำ – สูงสุด 30dB
เสียบและใช้งานได้ทันที (Hot plug-and-play) พร้อมแหล่งจ่ายไฟแบบสวิตช์
ข้อมูลจำเพาะ
| แสง | |
| ความยาวคลื่น | 1310nm/1550nm |
| กำลังขับ | -8~3dBm |
| ใยแก้วนำแสง |
ซิงเกิลโหมด (9/125um) 20 กม. ถึง 80 กม. มัลติโหมด (50/125um) 1 กม., (62.5/125um) 500 ม. |
| ความไวในการรับสัญญาณ | -30dBm |
| อินเทอร์เฟซ | ST |
| วิดีโอ | |
| แบนด์วิดท์ | 8MHz |
| ระบบที่รองรับ | NTSC/PAL/SECAM |
| อิมพีแดนซ์/แรงดันไฟฟ้า | BNC 75 โอห์ม (ไม่สมดุล) / 2.0Vp-p |
| อัตราขยายเชิงอนุพันธ์ | < ±1% |
| เฟสเชิงอนุพันธ์ | < ±1 |
| อัตราส่วน S/N | >60dB (ถ่วงน้ำหนัก) (8 บิต) |
| อินเทอร์เฟซ | BNC |
| ข้อมูล | |
| โปรโตคอลข้อมูล | RS232, RS422, RS485, Manchester, ข้อมูล BIPHASE |
| แบนด์วิดท์ | 0~300kbps |
| อัตราข้อผิดพลาด | 10-9 |
| อินเทอร์เฟซ | ขั้วต่อ Phoenix |
| เสียง | |
| อิมพีแดนซ์ / แรงดันไฟฟ้า | 600 โอห์ม (ไม่สมดุล) / 2.0Vp-p |
| การตอบสนองความถี่ | 10~20kHz |
| ความเพี้ยนฮาร์มอนิกรวม | <0.05% |
| เฟสเชิงอนุพันธ์ | < ±1 |
| อัตราส่วน S/N | >95dB (ถ่วงน้ำหนัก) |
| อินเทอร์เฟซ | ขั้วต่อ Phoenix |
| อัตราการสุ่มตัวอย่าง | 48k Hz |
| ความละเอียด | 16 บิต |
| แชสซีและแผงวงจร | |
| จำนวนช่องเสียบแชสซี | 18 ช่อง |
| ความเข้ากันได้ (กับแผงวงจร) | แผงวงจร 1~4 ช่อง (18 ชิ้น); แผงวงจร 8 ช่อง (9 ชิ้น) |
| ความยืดหยุ่น | รองรับการติดตั้งแบบผสมผสานการกำหนดค่าที่แตกต่างกัน |
| แผงวงจร |
ใน PCB 4 ช่อง (153x100x10 มม.) หรือขนาด PCB 8 ช่อง (153x100x25 มม.) การกำหนดค่าที่ต้องการขนาดใหญ่กว่าไม่สามารถใช้กับระบบนี้ได้ |
| ไฟฟ้า สภาพแวดล้อม กลไก | |
| แรงดันไฟฟ้าในการทำงาน |
สแตนด์อโลน: 220VAC ถึง 5V/12VDC, แร็ค: AC คู่ 220V/-48V แผงวงจร: ใช้พลังงานจากแชสซี |
| อุณหภูมิในการทำงาน | -35℃ ถึง +75℃ |
| อุณหภูมิในการจัดเก็บ | -45℃ ถึง +85℃ |
| ความชื้น | 0~95% ไม่ควบแน่น |
| ขนาดและน้ำหนัก | สแตนด์อโลนและแผงวงจร: ขึ้นอยู่กับการกำหนดค่าที่แตกต่างกัน, แชสซี: 19 นิ้ว 3U |
การใช้งาน
ตัวเลือกการสั่งซื้อ
| OM610-4EWT/R | 4 ช่อง Ethernet 10/100M |
| OM610-4P2D↓WT/R | 4 ช่องโทรศัพท์ + 2 ช่อง RS485 รับข้อมูล |
| OM610-4V↑1D↓4E WT/R | 4 ช่องวิดีโอส่ง + 1 ช่อง RS485 รับข้อมูล + 4 ช่อง Ethernet 10/100M |
| OM610-4V↑1D↓4PWT/R | 4 ช่องวิดีโอส่ง + 1 ช่อง RS485 รับข้อมูล + 4 ช่องโทรศัพท์ |
| OM610-4V↑12D↓WT/R | 4 ช่องวิดีโอส่ง + 12 ช่อง RS485 รับข้อมูล |
| OM610-2D↓8PWT/R | 2 ช่อง RS485 รับข้อมูล + 8 ช่องโทรศัพท์ |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1 ช่องวิดีโอสองทิศทาง + 1 ช่อง RS485 ข้อมูลสองทิศทาง + 1 ช่อง เสียงสองทิศทาง + 1 ช่อง สัญญาณควบคุมสองทิศทาง |
| OM610-2D↑↓4A↑↓1E WT/R | 4 ช่อง เสียงสองทิศทาง + 2 ช่อง RS485 ข้อมูลสองทิศทาง + 1 ช่อง Ethernet 10/100M |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1 ช่องวิดีโอส่ง + 2 ช่อง RS485 ข้อมูลสองทิศทาง + 3 ช่อง เสียงส่ง + 1 ช่อง สัญญาณควบคุมสองทิศทาง |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | 4 ช่องวิดีโอส่ง + 2 ช่อง RS485 รับข้อมูล + 2 ช่อง เสียงส่ง + 1 ช่อง Ethernet 10/100M + 1 ช่องโทรศัพท์ + 2 ช่อง สัญญาณควบคุมส่ง |

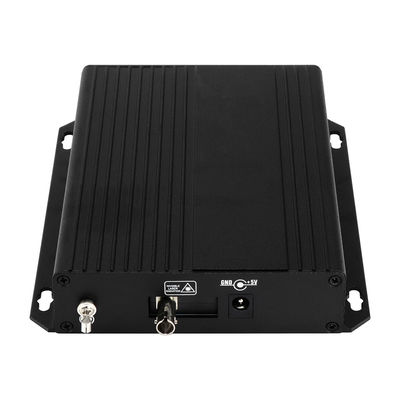

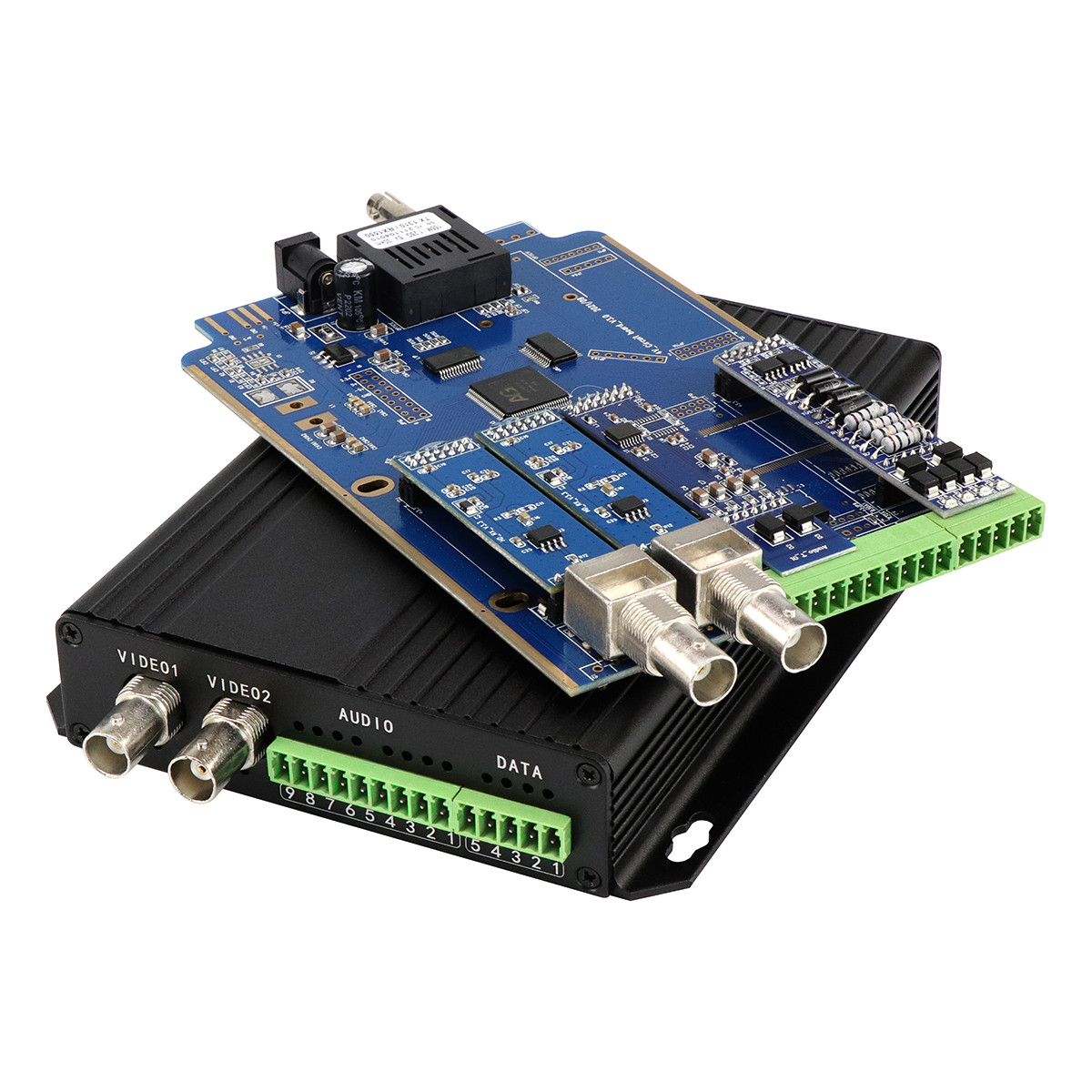

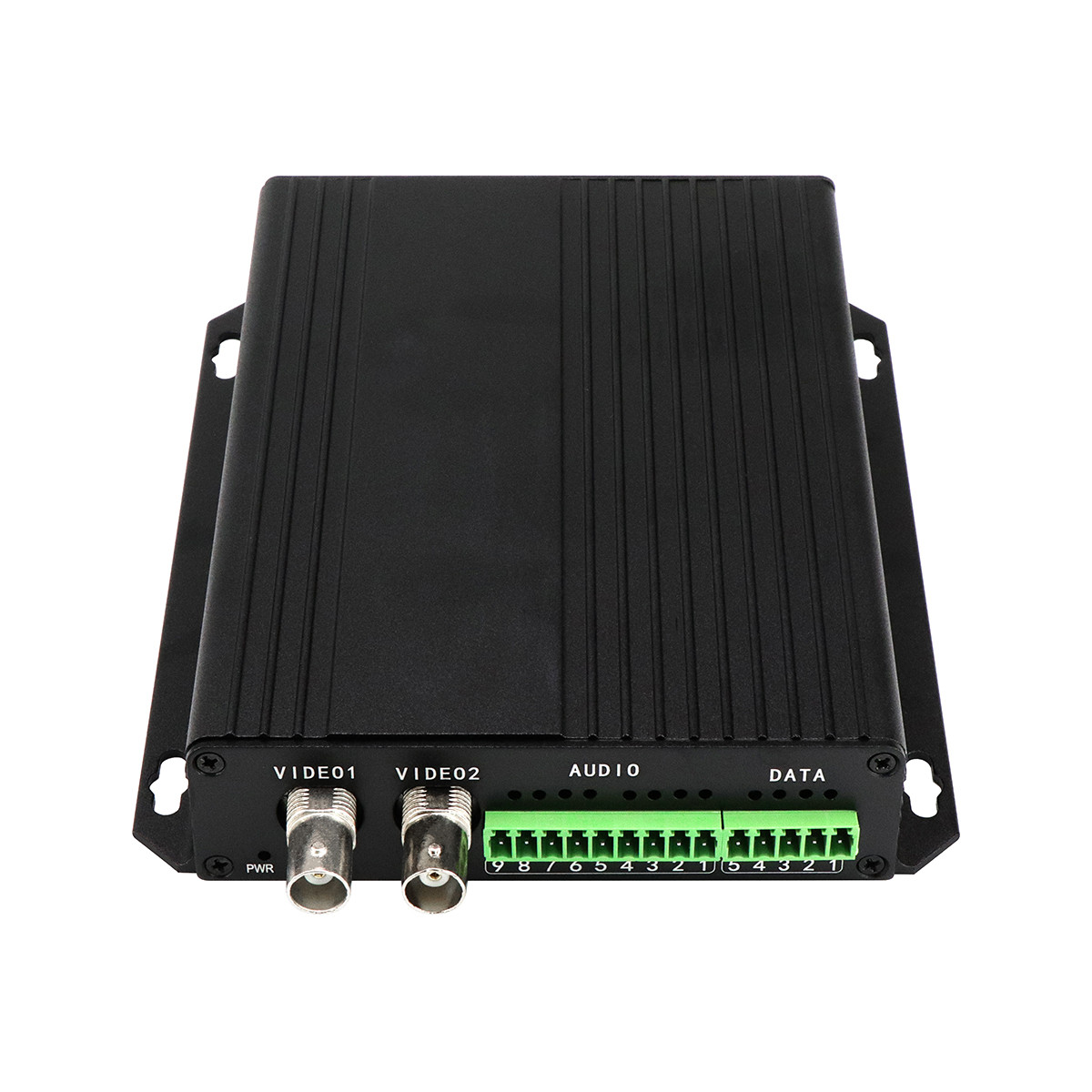

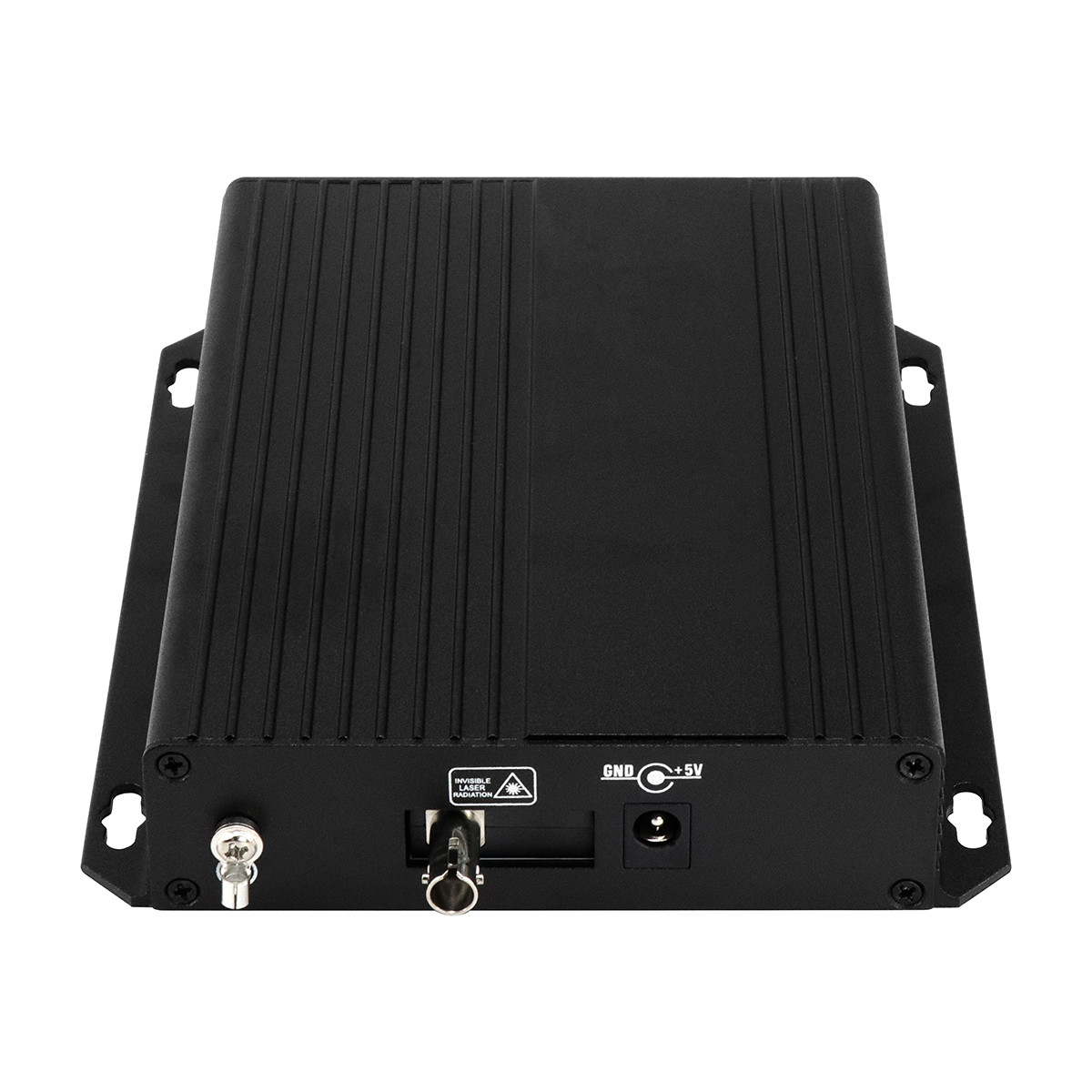

รูปภาพจริง
