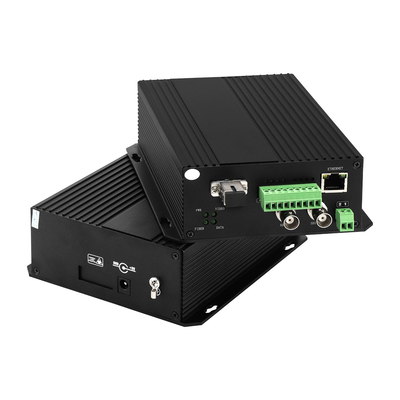

3G SDI วิดีโอ RS485 ข้อมูล 10/100M Ethernet เครื่องแปลงไฟเบอร์ออปติก
คําแนะนํา
ลักษณะสําคัญ
รายละเอียด
| อุปกรณ์แสง | |
| ความยาวคลื่น | 1310nm/1550nm |
| ประเภทเส้นใยและระยะทาง | มัลติโมด (50/125um) 5Km, (62.5/125um) 2Km โหมดเดียว (9/125um) 20Km / 40Km |
| พลังการส่ง | -5 dBm ถึง -10 dBm |
| การ ได้ รับ ความ สัมผัส | -26 dBm ถึง -30 dBm |
| ผลกําไรเสีย | > 14dB |
| จิตเตอร์ | < 0.2UI |
| อินเตอร์เฟซ | SC |
| วิดีโอ | |
| ประเภทสัญญาณ | สัญญาณวีดีโอ HD-SDI และ SDI |
| ประโยชน์ | ความเป็นหนึ่ง |
| การแก้ไข | 8 หรือ 10 บิต อัตโนมัติ |
| อัตราข้อมูล | 270 Mbps, 1.485 Gbps |
| มาตรฐานการดําเนินงาน | SMPTE 259M-C SMPTE 292M SMPTE 424M ITU-R BT601, ITU-R BT1120 |
| การล็อคอัตราข้อมูลอัตโนมัติ | ใช่ |
| การเข้าวีดีโอ - เครื่องส่ง | |
| เลข/ประเภทสัญญาณ | 2 ลิงก์เดียว SDI หรือ HD-SDI วิดีโอ 1 สําหรับ Tx, 1 สําหรับการดูล็อกัล |
| อินเตอร์เฟซ | 2 หญิง BNC |
| อุปสรรค | 750 โอเอ็มเอ็ม |
| อัตราข้อมูล | 19 Mbps ถึง 1.485 Gbps |
| ระดับนาม | 0.8 Vp-p |
| ระดับขั้นต่ํา/สูงสุด | 0.5 V ถึง 1.0 Vp-p |
| ผลกําไรเสีย | ≥15 dB @ 5 MHz ถึง 1.5 GHz, ≥10 dB @ 1.5 GHz ถึง 3.0 GHz |
| การปรับค่าการเข้า | อัตโนมัติสําหรับการสูญเสียสายไฟฟ้าสูงสุด -30 dB |
| การออกวีดีโอ - เครื่องรับ | |
| เลข/ประเภทสัญญาณ | 2 ลิงก์เดียว SDI หรือ HD-SDI วิดีโอ 1 สําหรับ Rx, 1 สําหรับสํารอง / แชร์ |
| อินเตอร์เฟซ | 2 หญิง BNC |
| อุปสรรค | 750 โอเอ็มเอ็ม |
| การกําหนดเวลาใหม่ | อัตโนมัติสําหรับความเร็ว 270 Mbps, 1.485 Gbps หรือเว้นสําหรับอัตราที่ไม่ยอมรับ |
| ระดับนาม | 0.8 Vp-p |
| ระดับขั้นต่ํา/สูงสุด | 0.5 V ถึง 1.0 Vp-p |
| ผลกําไรเสีย | < 25 dB @ 100 MHz |
| ข้อมูล | |
| โปรต็อกอลข้อมูล | RS485, แมนเชสเตอร์, ข้อมูล BIPHASE |
| ความกว้างแบนด์วิธ | 0~300kbps |
| อัตราความผิดพลาด | 10-9 |
| อินเตอร์เฟซ | สถานีบินฟีนิกซ์ |
| อีเทอร์เน็ต | |
| โหมดการทํางาน | Full duplex / half duplex การตรวจจับอัตโนมัติ |
| ความเร็วของเครือข่าย | 10/100Mbps การตรวจจับอัตโนมัติ |
| อินเตอร์เฟซ | RJ45 |
| อิเล็กทรริค อินทรีย์ เครื่องจักรกล | |
| โลเตจการทํางาน |
เอง:220VAC ถึง 5V/12VDC, Rack: สอง 220V/-48V AC การ์ด: ใช้พลังงานโดยชาสซี่ |
| อุณหภูมิการทํางาน | -35°C+75°C |
| อุณหภูมิในการเก็บ | -45°C+85°C |
| ความชื้น | 0~95% ไม่หมัก |
| ขนาด และ น้ําหนัก |
เองและบัตร: ขึ้นอยู่กับการตั้งค่าที่แตกต่างกัน ชาซี: 19 ′′3U |
การใช้งาน
รายละเอียดการสั่ง
| OM610-4P2D↓WT/R | 4ch โทรศัพท์+ 2ch ข้อมูล RS485 Rx |
| OM610-4V↑1D↓4E WT/R | วิดีโอ 4ch Tx + 1ch RS485 ข้อมูล Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | วิดีโอ 4ch Tx + 1ch RS485 ข้อมูล Rx + 4ch โทรศัพท์ |
| OM610-4V↑12D↓WT/R | วิดีโอ 4ch Tx + 12ch ข้อมูล RS485 Rx |
| OM610-2D↓8PWT/R | 2ch RS485 ข้อมูล Rx + 8ch โทรศัพท์ |
| OM610-20D↓WT/R | ข้อมูล 20ch RS485 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch วิดีโอ + 1ch ข้อมูล RS485 + 1ch เสียง + 1ch การปิดติดต่อ |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch bi-di audio + 2ch bi-di RS485 ข้อมูล + 1ch 10/100M Ethernet |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch วิดีโอ Tx + 2ch bi-di RS485 ข้อมูล + 3ch เสียง Tx + 1ch bi-di การปิดติดต่อ |

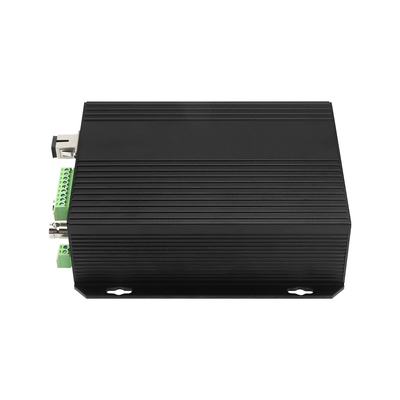

ภาพสินค้าเพิ่มเติม
