BNC วิดีโอ Bidi ข้อมูล RS232 RS485 เครื่องปรับสื่อใย
ลักษณะสําคัญ
กล่องโลหะแข็งแรง
โดยไม่รวม EMI, RFI และการเชื่อมโยงพื้นดิน
ปลอดภัยและคุ้มกันต่อการแทรกแซงจากภายนอก
การออกแบบแบบ Plug-and-play
คําแนะนํา
รูปแบบสินค้า: OM610-4V↑6D↑↓1EWT/R, คุณสามารถใช้ชื่อรุ่นของคุณหรือพิมพ์โลโก้ของคุณบนอุปกรณ์ได้
การใช้งาน: โครงการภาครัฐ, ทหาร, และสิ่งแวดล้อมทางการแพทย์
เครื่องส่งและรับวิดีโอทางออนไลน์ (optical video transmitter and receiver) หรือเรียกอีกด้วยว่า เครื่องแปลงสื่อไฟเบอร์ (fiber media converter) เครื่องแปลงข้อมูลอีเทอร์เน็ต (Ethernet data optic converter) เครื่องแปลงวิดีโอดิจิตอลผ่านไฟเบอร์ (digital video over fiber converter)คาดว่าจะขยายขอบเขตโคเอชชียล 500 เมตร และได้รับสัญญาณ CCTV เชื่อมต่อกับ 80 กม..
มันส่งและรับสัญญาณ CCTV ความซื่อสัตย์สูงของวิดีโอ, ข้อมูลและเอเธอร์เน็ต
มันทําให้การถ่ายทอดไม่มีการสูญเสีย ด้วยการรบกวนอย่างน้อย
เปิดรับการปรับแต่งและ ODM เพื่อตอบสนองความต้องการต่าง ๆ
รองรับระบบระบบ standalone&chassis
รายละเอียด
| อุปกรณ์แสง | |
| ความยาวคลื่น | 1310nm/1550nm |
| พลังการออก | -8 ~ 3dBm |
| สายใยแสง |
โหมดเดียว (9/125um) 20Km ถึง 80Km มัลติโมด (50/125um) 1Km, (62.5/125um) 500m |
| การ ได้ รับ ความ สัมผัส | -30dBm |
| อินเตอร์เฟซ | FC/ST/SC |
| วิดีโอ | |
| ความกว้างแบนด์วิธ | 8MHZ |
| ระบบที่เข้ากันได้ | NTSC/PAL/SECAM |
| อัมพานซ์/วอลเตจ | BNC 75Ω (ไม่สมดุล) / 2.0Vp-p |
| ผลประโยชน์ต่าง ๆ | < ± 1% |
| ระยะความแตกต่าง | < ± 1 |
| สัดส่วน S/N | > 60dB ((weighting) ((8 บิต) |
| อินเตอร์เฟซ | BNC |
| ข้อมูล | |
| โปรต็อกอลข้อมูล | ข้อมูล RS232, RS422, RS485, แมนเชสเตอร์, BIPHASE |
| ความกว้างแบนด์วิธ | 0~300kbps |
| อัตราความผิดพลาด | 10-9 |
| อินเตอร์เฟซ | สถานีบินฟีนิกซ์ |
| อีเทอร์เน็ต | |
| โหมดการทํางาน | Full duplex / half duplex การตรวจจับอัตโนมัติ |
| ความเร็วของเครือข่าย | 10/100Mbps การตรวจจับอัตโนมัติ |
| อินเตอร์เฟซ | RJ45 |
| ชาซีและการ์ด | |
| จํานวนสล็อตชัสซี่ | 18 สล็อต |
| ความเหมาะสม ((กับบัตร) | การ์ด 1 ~ 4ch ((18pcs); การ์ด 8ch ((9pcs) |
| ความยืดหยุ่น | รองรับการติดตั้งแบบผสมผสาน |
| การ์ด |
ใน 4ch PCB ((153x100x10mm) หรือขนาด PCB 8ch (153x100x25mm) การตั้งค่าที่ต้องการขนาดใหญ่กว่าไม่สามารถใช้กับระบบนี้ |
| อิเล็กทรริค อินทรีย์ เครื่องจักรกล | |
| โลเตจการทํางาน |
เอง:220VAC ถึง 5V/12VDC, Rack: สอง 220V/-48V AC การ์ด: ใช้พลังงานโดยชาสซี่ |
| อุณหภูมิการทํางาน | -35°C+75°C |
| อุณหภูมิในการเก็บ | -45°C+85°C |
| ความชื้น | 0~95% ไม่หมัก |
| ขนาด และ น้ําหนัก |
เองและบัตร: ขึ้นอยู่กับการตั้งค่าที่แตกต่างกัน ชาซี: 19 ′′3U |
การใช้งาน
สนามกีฬา (การถ่ายทอดวีดีโอและเสียงสด)
รายละเอียดการสั่ง
| OM610-2V↑1D↓1P1EWT/R | วิดีโอ 2ch Tx + 1ch RS485 ข้อมูล Rx + 1ch 10/100M Ethernet + 1 โทรศัพท์ |
| OM610-2V↑2D↓2A↑1EWT/R | 2ch วิดีโอ Tx + 2ch RS485 ข้อมูล Rx + 2ch เสียง Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch โทรศัพท์+ 2ch ข้อมูล RS485 Rx |
| OM610-4V↑1D↓4EWT/R | วิดีโอ 4ch Tx + 1ch RS485 ข้อมูล Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | วิดีโอ 4ch Tx + 1ch RS485 ข้อมูล Rx + 4ch โทรศัพท์ |
| OM610-4V↑12D↓WT/R | วิดีโอ 4ch Tx + 12ch ข้อมูล RS485 Rx |
| OM610-2D↓8PWT/R | 2ch RS485 ข้อมูล Rx + 8ch โทรศัพท์ |
การรับประกัน
| ประเภทสินค้า | ระยะเวลาการรับประกัน |
| เครื่องแปลงสื่อไฟเบอร์อีเทอร์เน็ต | 1 ปี |
| เครื่องแปลงวิดีโอทางแสง | 1 ปี |
| สวิตช์ไฟเบอร์ | 1 ปี |
| สวิตช์อีเทอร์เน็ต | 1 ปี |
| เครื่องแปลงไฟเบอร์ซีเรียล | 1 ปี |
| PDH มัลลิเพล็กเซอร์ | 1 ปี |
| สวิตช์ CCTV PoE | 1 ปี |
| การปรับเปลี่ยนที่บริหารพาณิชย์ | 1 ปี |
| สวิตช์ PoE การจัดการทางการค้า | 1 ปี |
| ไฟฟ้า Din | 3 ปี |
| สวิตช์อีเทอร์เน็ตอุตสาหกรรม | 3 ปี |
| สวิตช์ PoE อุตสาหกรรม | 3 ปี |
| สวิตช์ที่บริหารโดยอุตสาหกรรม | 3 ปี |
| สวิตช์ที่บริหารโดย PoE ในอุตสาหกรรม | 3 ปี |
| โมดูล CWDM | 1 ปี |
| อุปกรณ์ DWDM/OTN | 1 ปี |

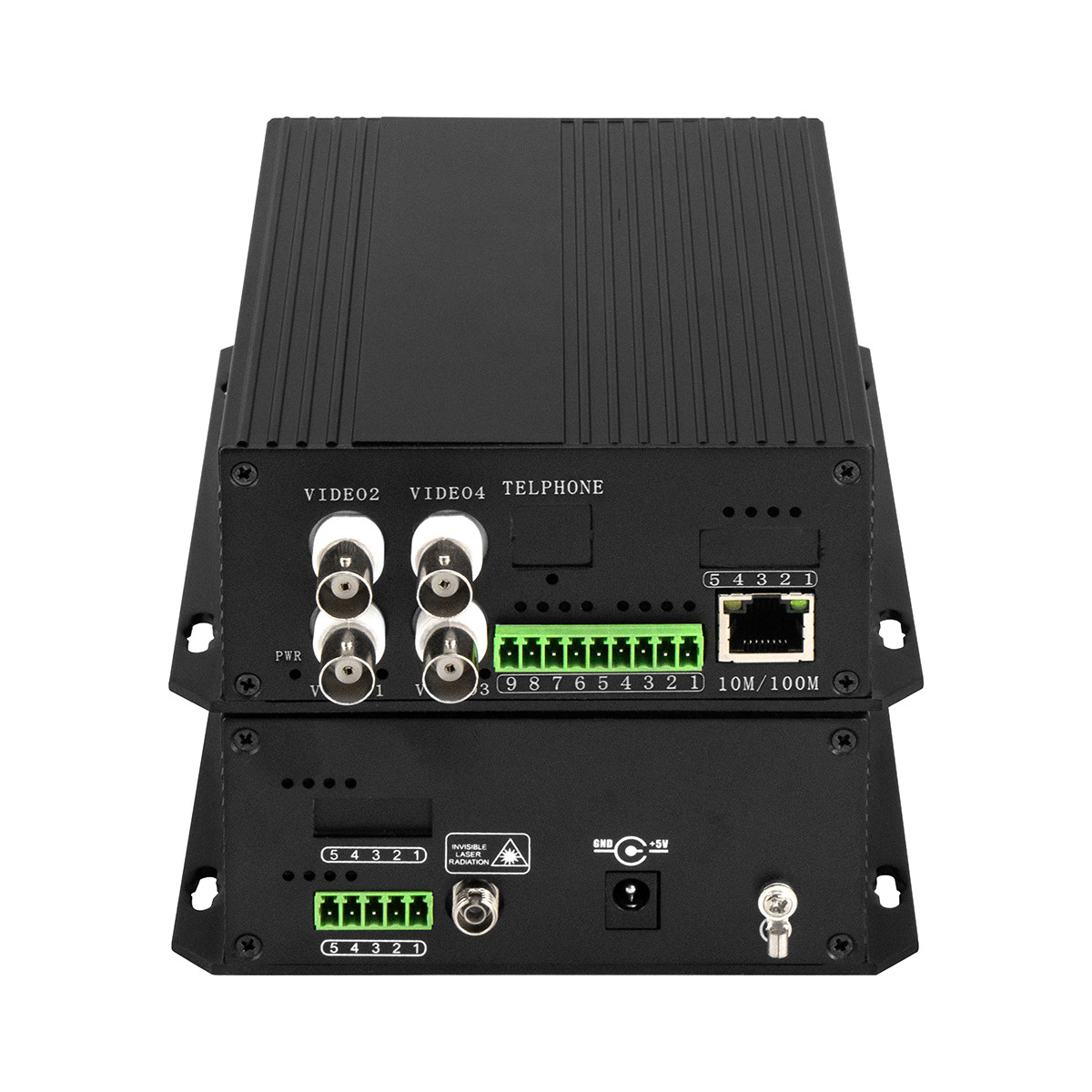

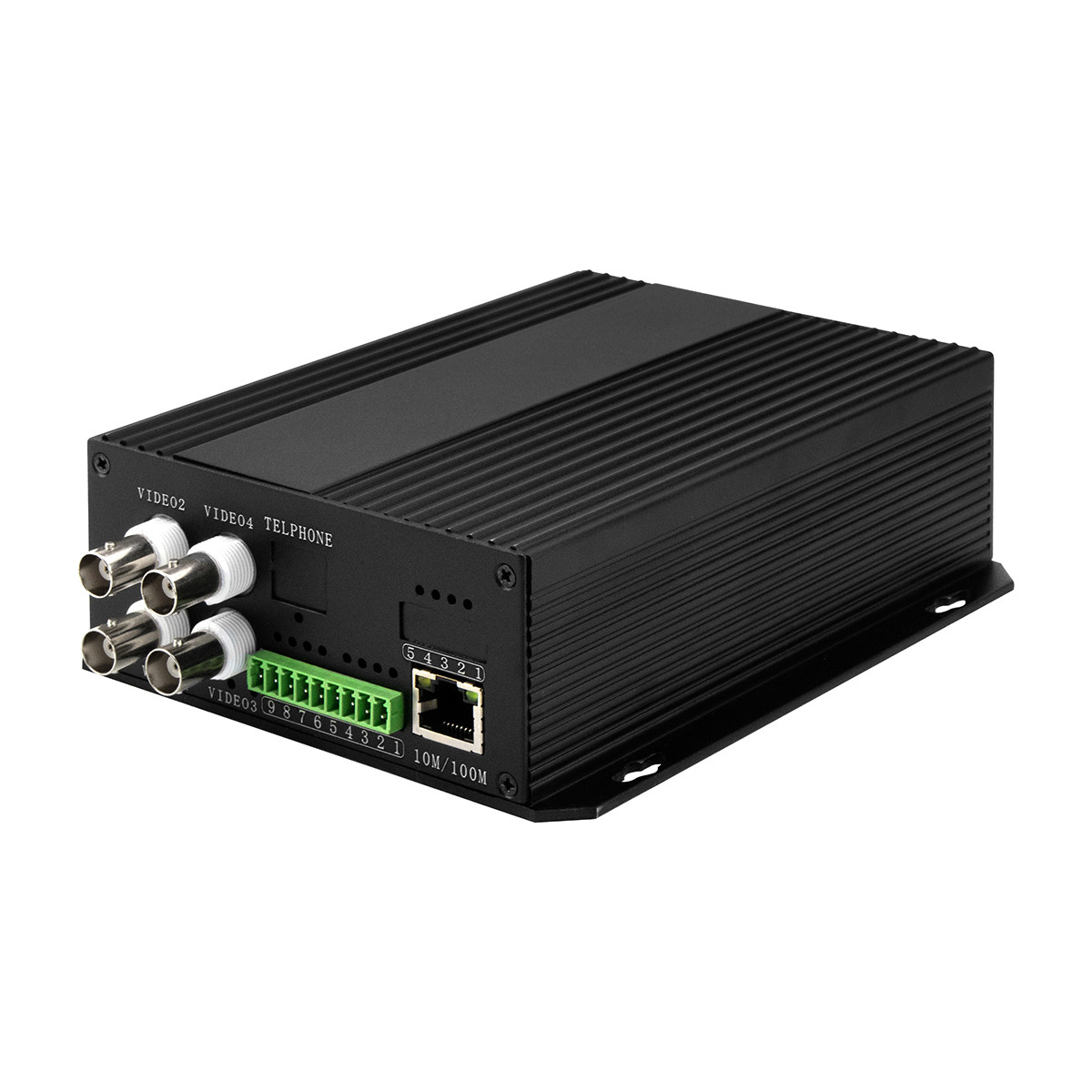

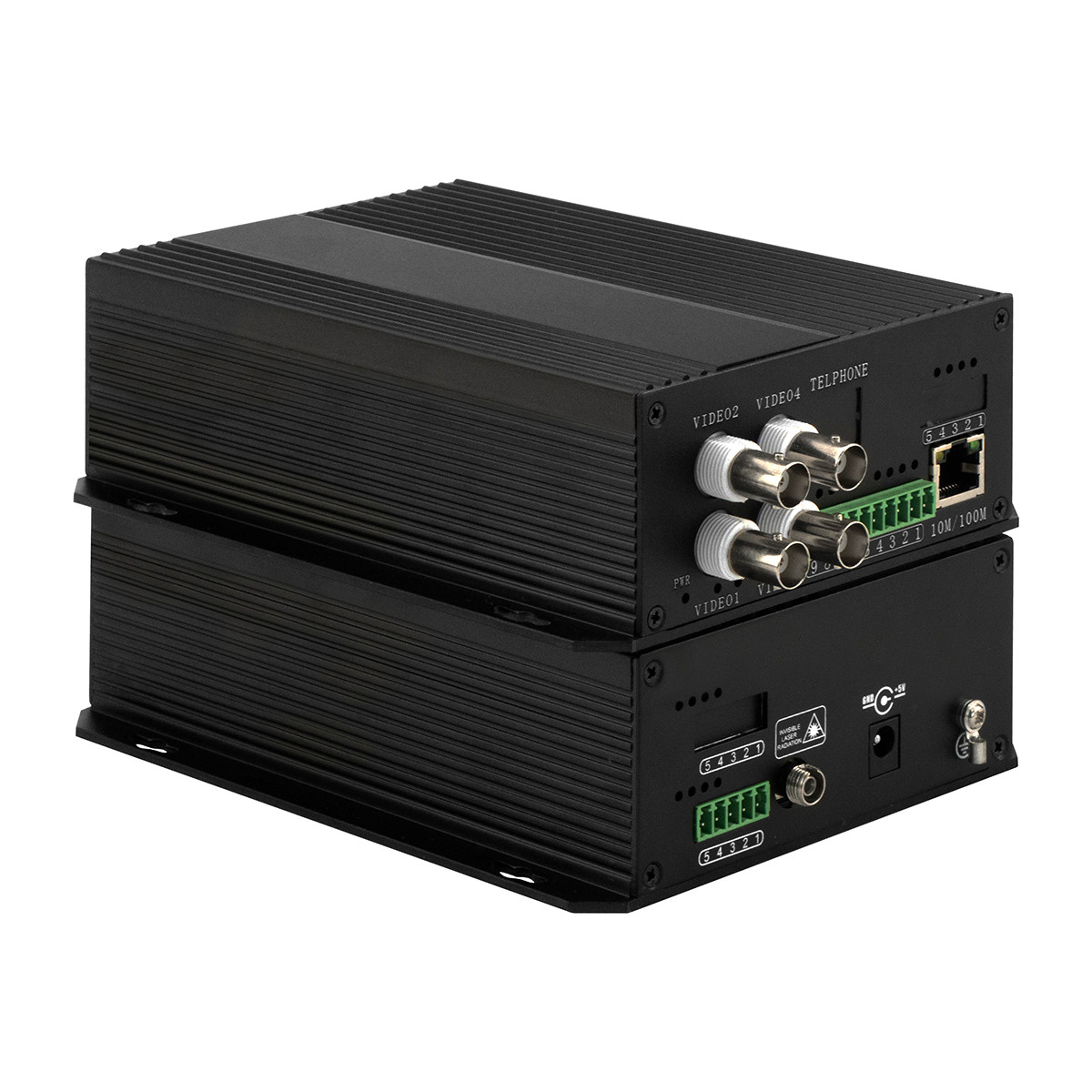

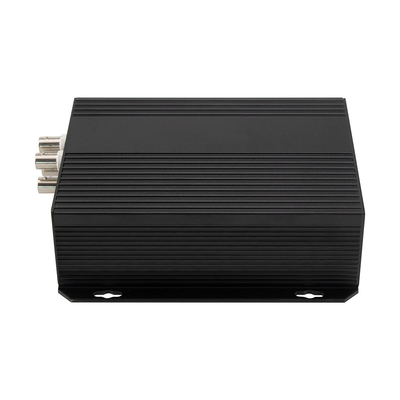

ภาพสินค้า
