8 ช่อง Bidi ติดต่อแห้งปิดเครื่องแปลงไฟเบอร์ออปติก
คําแนะนํา
เครื่องส่งและรับวิดีโอทางออนไลน์ (optical video transmitter and receiver) หรือเรียกอีกด้วยว่า เครื่องแปลงไฟเบอร์, เครื่องแปลงสื่อ, เครื่องแปลงวิดีโอทางออนไลน์ (optical video converter)ได้ถูกออกแบบมาเพื่อขยายขอบเขตโคเอชเชียล 500 เมตร และได้รับสัญญาณ CCTV เชื่อมต่อ 80 กม..
การติดต่อแบบแห้งนี้ผ่านเครื่องแปลงไฟเบอร์ ส่งและรับสัญญาณปิดติดต่อด้วยความรบกวนอย่างน้อย
นอกจากนี้ เครื่องแปลงไฟเบอร์ออปติก ซีเรียลของเรายังให้บริการส่งสัญญาณวีดีโอ ออดิโอ ข้อมูล โทรศัพท์ และอีเทอร์เน็ต
รายละเอียด
| อุปกรณ์แสง | |
| ความยาวคลื่น | 1310nm/1550nm |
| พลังการออก | -8 ~ 3dBm |
| สายใยแสง |
โหมดเดียว (9/125um) 20Km ถึง 80Km มัลติโมด (50/125um) 1Km, (62.5/125um) 500m |
| การ ได้ รับ ความ สัมผัส | -30dBm |
| อินเตอร์เฟซ | FC/ST/SC |
| ปิดการติดต่อ | |
| การเข้าสัญญาณ | เตือน, ไบนารี่อินทุต, รองรับ TTL, RS-232/422/485 หรือปุ่มสวิทช์ปาสิฟ |
| การออกสัญญาณ | ระเบิดแบบสุ่ม การออกแบบไบนารี การสนับสนุน TTL การออกแบบ RS-232/422/485 หรือการออกแบบเรเล่ |
| อินเตอร์เฟซ | สถานีบินฟีนิกซ์ |
|
|
|
| ชาซีและการ์ด | |
| จํานวนสล็อตชัสซี่ | 18 สล็อต |
| ความเหมาะสม ((กับบัตร) | การ์ด 1 ~ 4ch ((18pcs); การ์ด 8ch ((9pcs) |
| ความยืดหยุ่น | รองรับการติดตั้งแบบผสมผสาน |
| การ์ด |
ใน 4ch PCB ((153x100x10mm) หรือขนาด PCB 8ch (153x100x25mm) การตั้งค่าที่ต้องการขนาดใหญ่กว่าไม่สามารถใช้กับระบบนี้ |
| อิเล็กทรริค อินทรีย์ เครื่องจักรกล | |
| โลเตจการทํางาน | เอง:220VAC ถึง 5V/12VDC, Rack: สอง 220V/-48V AC, การ์ด: ให้พลังงานโดยชาสซี่ |
| อุณหภูมิการทํางาน | -35°C+75°C |
| อุณหภูมิในการเก็บ | -45°C+85°C |
| ความชื้น | 0~95% ไม่หมัก |
| ขนาด และ น้ําหนัก | เฉพาะตัวและบัตร: ขึ้นอยู่กับการตั้งค่าที่แตกต่างกัน, ชาซี: 193U |
การใช้งาน
รายละเอียดการสั่ง
| OM610-1V↑1D↓1P1E WT/R | 1ch วิดีโอ Tx + 1ch RS485 ข้อมูล Rx + 1ch 10/100M Ethernet + 1 โทรศัพท์ |
| OM610-1V↑2D↓2A↑1E WT/R | วิดีโอ 1ch Tx + 2ch RS485 ข้อมูล Rx + 2ch เสียง Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch วิดีโอ Tx + 2ch RS485 ข้อมูล Rx + 2ch เสียง Tx + 1ch ติดต่อปิด Tx |
| OM610-2P1EWT/R | 2ch โทรศัพท์ + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R | วิดีโอ 2ch Tx + 1ch RS485 ข้อมูล Rx + 1ch 10/100M Ethernet + 1 โทรศัพท์ |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch วิดีโอ Tx + 2ch RS485 ข้อมูล Rx + 2ch เสียง Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch โทรศัพท์+ 2ch ข้อมูล RS485 Rx |
| OM610-4V↑1D↓4E WT/R | วิดีโอ 4ch Tx + 1ch RS485 ข้อมูล Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | วิดีโอ 4ch Tx + 1ch RS485 ข้อมูล Rx + 4ch โทรศัพท์ |
| OM610-4V↑12D↓WT/R | วิดีโอ 4ch Tx + 12ch ข้อมูล RS485 Rx |
| OM610-2D↓8PWT/R | 2ch RS485 ข้อมูล Rx + 8ch โทรศัพท์ |
| OM610-20D↓WT/R | ข้อมูล 20ch RS485 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch วิดีโอ + 1ch ข้อมูล RS485 + 1ch เสียง + 1ch การปิดติดต่อ |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch bi-di audio + 2ch bi-di RS485 ข้อมูล + 1ch 10/100M Ethernet |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch วิดีโอ Tx + 2ch bi-di RS485 ข้อมูล + 3ch เสียง Tx + 1ch bi-di การปิดติดต่อ |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | วิดีโอ 4ch Tx + 2ch RS485 ข้อมูล Rx + 2ch เสียง Tx + 1ch 10/100M Ethernet + 1ch โทรศัพท์ + 2ch ติดต่อปิด Tx |
| รหัสหมายเลขรายการ | |
| OM600 |
OM600-Video Optical Transmitter / Receiver, 610-desktop standalone, รูปแบบการ์ด 620 ซีรี่ย์ 613 มินิ ซีรีย์ 615 HD |
| V | วิดีโอ |
| A | เสียง |
| D | ข้อมูล |
| K | ระเบิด (I/O, ปิดการติดต่อ) |
| P | โทรศัพท์ |
| E | อีเทอร์เน็ต |
| M,W | M-Multi-mode, W-Single mode ระบบการใช้งาน |
| S,U | S-1310nm, U-1550nm |
| T,R | T - ส่ง, R - รับ |
| FC,ST,SC,LC | ประเภทเครื่องเชื่อมไฟเบอร์ |
| ↑,↓, ↑↓ | ↑-ไปข้างหน้า (จาก TX ไปยัง RX), ↓ - กลับ (จาก RX ไปยัง TX), ↑↓-สองทิศทาง |
| 1,2,3... | ตัวเลขก่อนปริมาณสัญญาณของช่องที่ต้องการ |
| 0520, 40... | ตัวเลขข้างหน้าเส้นเชื่อมไฟเบอร์-ระยะทางทํางาน |

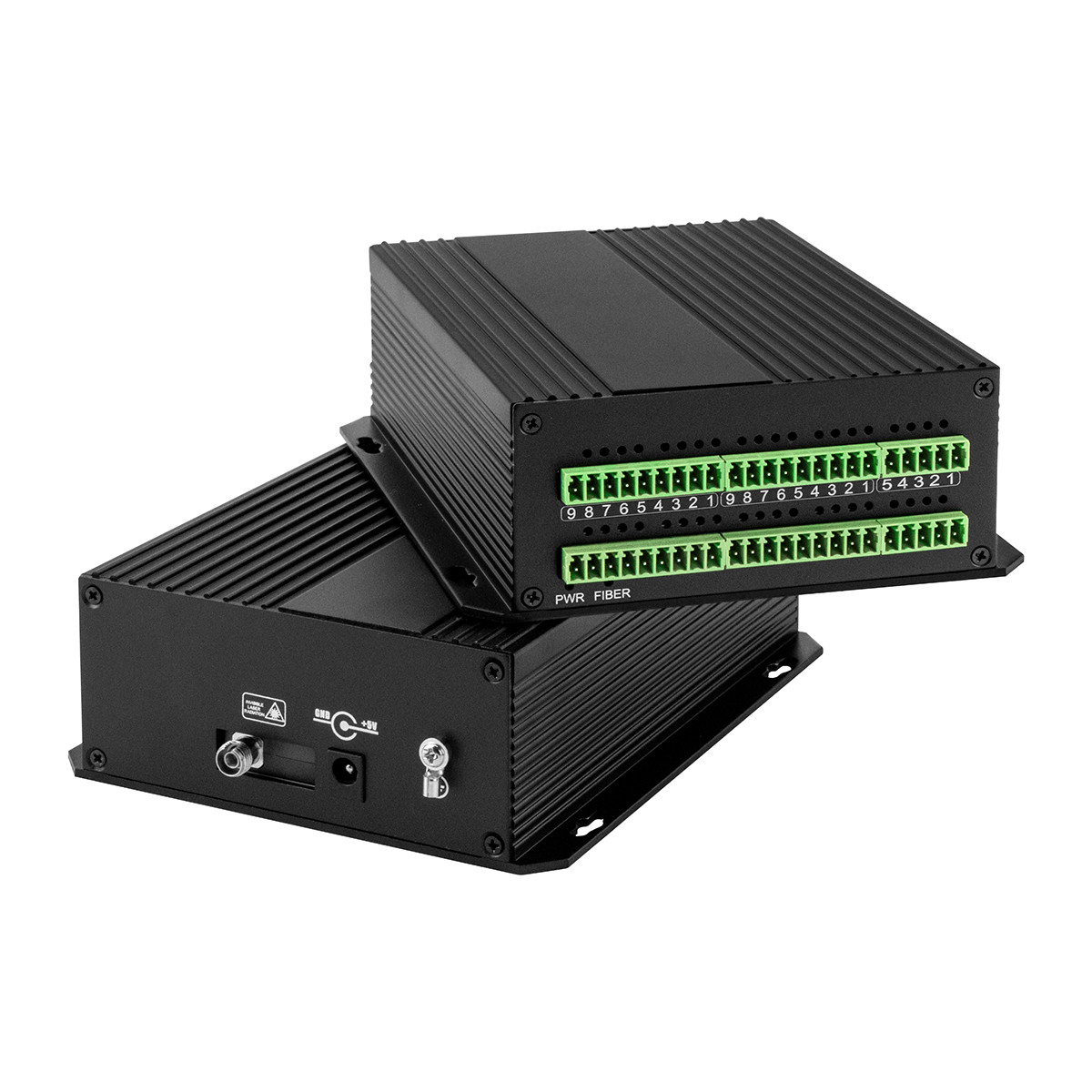

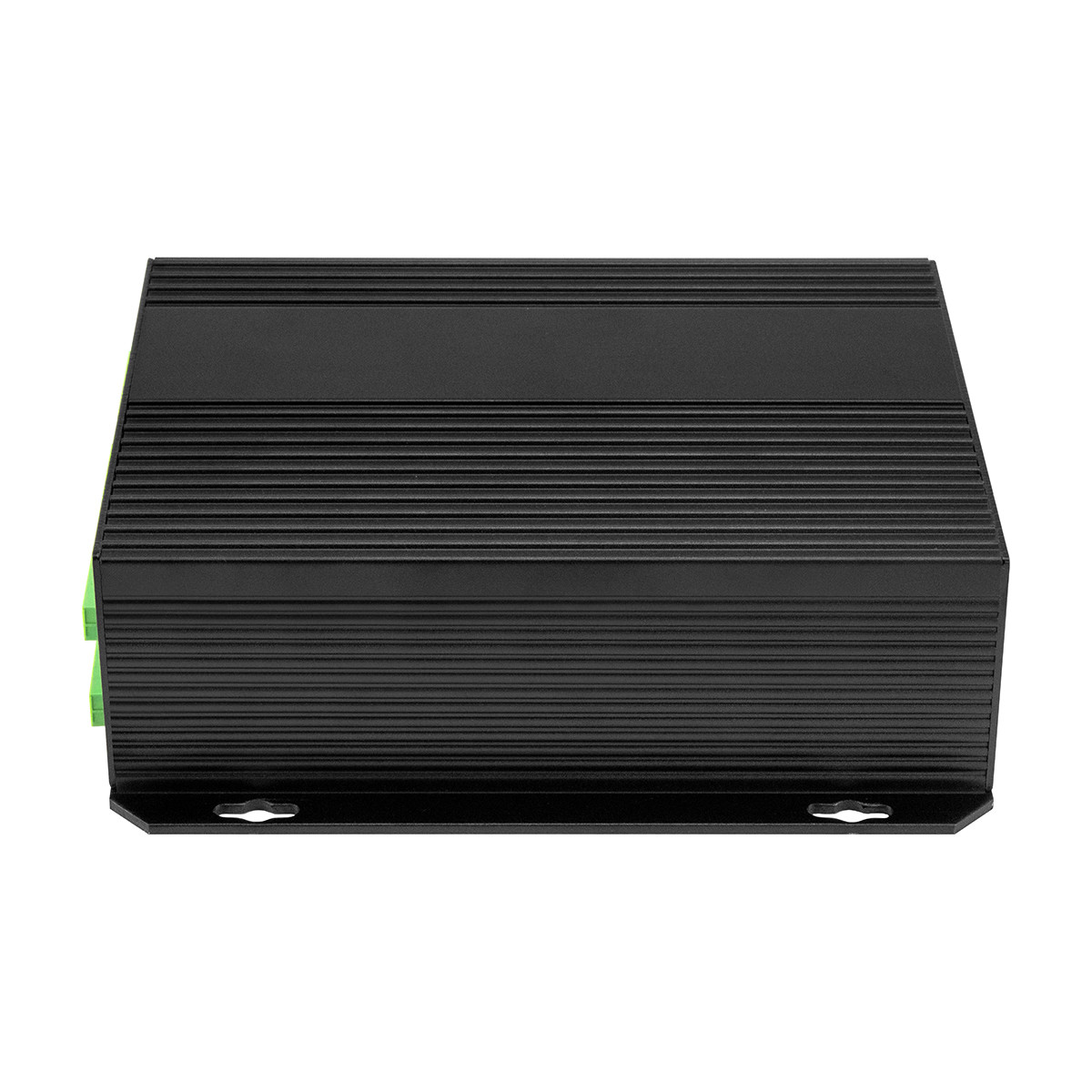

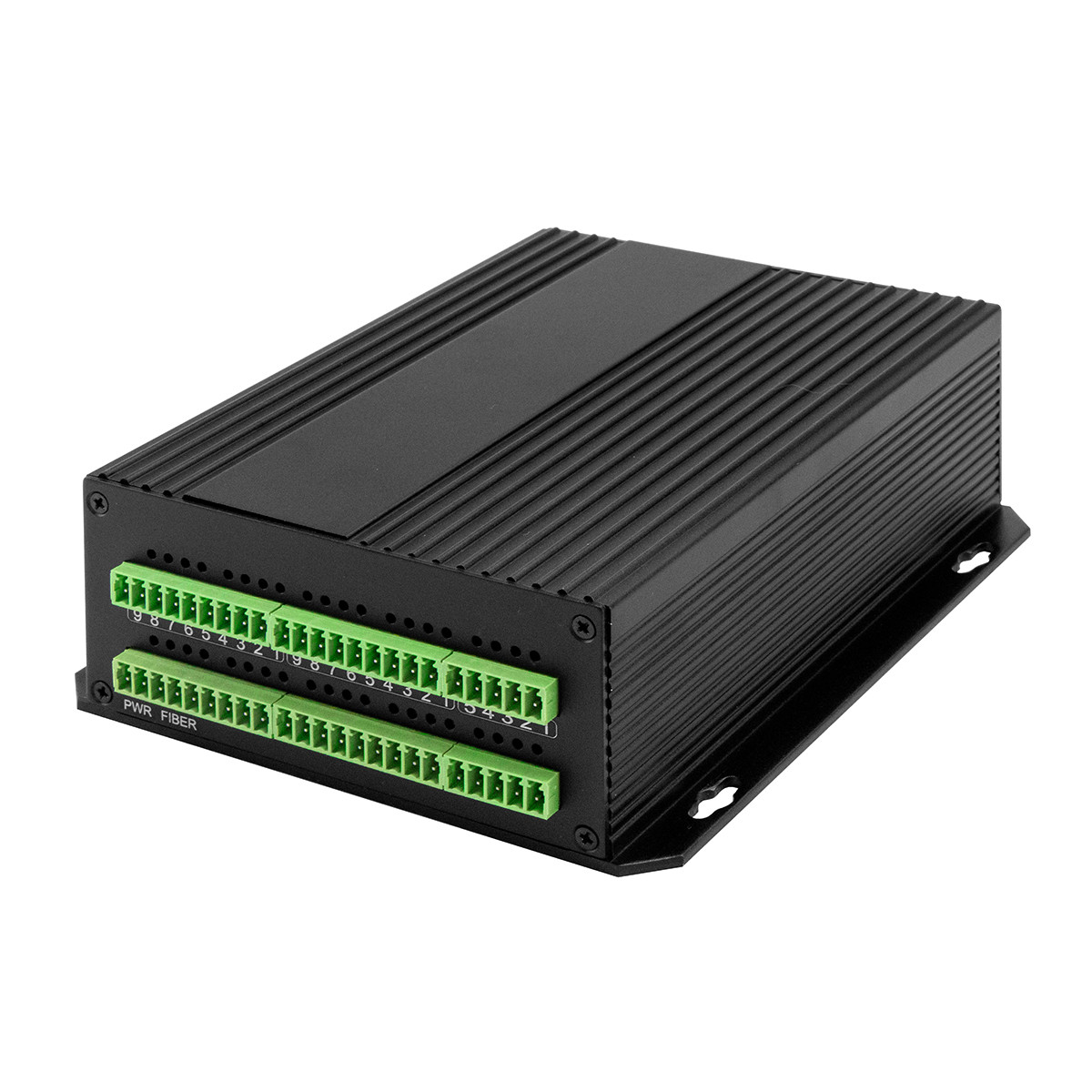

ภาพสินค้า
