OLYCOM OM615-HDSDIWT/R sdi เป็นเครื่องแปลงไฟเบอร์ออปติก ให้บริการในการส่งสัญญาณระยะไกลถึง 40 กิโลเมตร เครื่องส่งวิดีโอไฟเบอร์ออปติกนี้จะจําได้และส่ง SDIสัญญาณ HD-SDI และมีความสอดคล้องอย่างเต็มที่กับ SMPTE 259M, 292M, 424M และมาตรฐานวีดีโอดิจิตอลของ ITU
| อุปกรณ์แสง | |
| ความยาวคลื่น | 1310nm/1550nm |
| ประเภทเส้นใยและระยะทาง |
มัลติโมด (50/125 มม) 5 กิโลเมตร, (62.5/125 มม) 2 กิโลเมตร โหมดเดียว (9/125um) 20 กิโลเมตร / 40 กิโลเมตร |
| พลังการส่ง | -5 dBm ถึง -10 dBm |
| การ ได้ รับ ความ สัมผัส | -26 dBm ถึง -30 dBm |
| ผลกําไรเสีย | > 14dB |
| จิตเตอร์ | < 0.2UI |
| อินเตอร์เฟซ | LC |
| วิดีโอ | |
| ประเภทสัญญาณ | สัญญาณวีดีโอดิจิตอล HD-SDI, SDI |
| ประโยชน์ | ความเป็นหนึ่ง |
| การแก้ไข | 8 หรือ 10 บิต อัตโนมัติ |
| อัตราข้อมูล | 270 Mbps, 1.485 Gbps |
| มาตรฐานการดําเนินงาน | SMPTE 259M-C SMPTE 292M SMPTE 424M ITU-R BT601, ITU-R BT1120 |
| การล็อคอัตราข้อมูลอัตโนมัติ | ใช่ |
| การเข้าวีดีโอ - เครื่องส่ง | |
| เลข/ประเภทสัญญาณ | 2 สายเดียว SDI, HD-SDI ภาพยนตร์ส่วนประกอบดิจิตอล 1 สําหรับ Tx, 1 สําหรับการดูล็อกัล |
| อินเตอร์เฟซ | 2 หญิง BNC |
| อุปสรรค | 750 โอเอ็มเอ็ม |
| ระดับนาม | 0.8 Vp-p |
| ระดับขั้นต่ํา/สูงสุด | 0.5 V ถึง 1.0 Vp-p |
| ผลกําไรเสีย | ≥15 dB @ 5 MHz ถึง 1.5 GHz, ≥10 dB @ 1.5 GHz ถึง 3.0 GHz |
| การปรับค่าการเข้า | อัตโนมัติสําหรับการสูญเสียสายไฟฟ้าสูงสุด -30 dB |
| การออกวีดีโอ - เครื่องรับ | |
| เลข/ประเภทสัญญาณ | 2 สายเชื่อมเดียว SDI, HD-SDI องค์ประกอบดิจิตอลวิดีโอ 1 สําหรับ Rx, 1 สําหรับสํารอง / แบ่งปัน |
| อินเตอร์เฟซ | 2 หญิง BNC |
| อุปสรรค | 750 โอเอ็มเอ็ม |
| การกําหนดเวลาใหม่ | อัตโนมัติสําหรับความเร็ว 270 Mbps, 1.485 Gbps หรือเว้นสําหรับอัตราที่ไม่ยอมรับ |
| ระดับนาม | 0.8 Vp-p |
| ระดับขั้นต่ํา/สูงสุด | 0.5 V ถึง 1.0 Vp-p |
| ผลกําไรเสีย | < 25 dB @ 100 MHz |
| อิเล็กทรริค อินทรีย์ เครื่องจักรกล | |
| โวลเตชั่น | DC12V1A |
| การบริโภคพลังงาน | 12W |
| อุณหภูมิการทํางาน | -35°C+75°C |
| อุณหภูมิในการเก็บ | -40°C 85°C |
| ความชื้น | 5~95% ไม่กระชับ |
| ขนาด | 117 มิลลิเมตร L x 80 มิลลิเมตร W x 22 มิลลิเมตร |
| น้ําหนัก | 0.35 กิโลกรัมต่อชิ้น |
| EMI/RFI | การระบุ EMC ของสหภาพยุโรป FCC ส่วน 15 ชั้น A |
| MTBF | >100000 ชั่วโมง |
การใช้งาน
เครื่องส่งแปลงวิดีโอออปติกนี้เป็นที่นิยมในภาครัฐ ทหาร และสภาพแวดล้อมทางการแพทย์สําหรับการใช้ในสัญญาณดิจิตอล การถ่ายทอด, การจัดเวที และการใช้งาน CCTV HD
การสั่งซื้อ
| OM615-HDSDIWT/R-LC20 | เครื่องส่งและรับวิดีโอไฟเบอร์ออปติก HD-SDI สําหรับวิดีโอ SDI/HD-SDI และสัญญาณที่ฝังไว้ พร้อมวิดีโอ HD SFP ระบบโหมดเดียว เครื่องเชื่อม LC 20 กิโลเมตร |
|
OM615-HDSDIWT/R-LC40 |
เครื่องส่งและรับวิดีโอไฟเบอร์ออปติก HD-SDI สําหรับวิดีโอ SDI/HD-SDI และสัญญาณจํากัด พร้อมวิดีโอ HD SFP ระบบโหมดเดียว เครื่องเชื่อม LC ขนาด 40 กิโลเมตร |

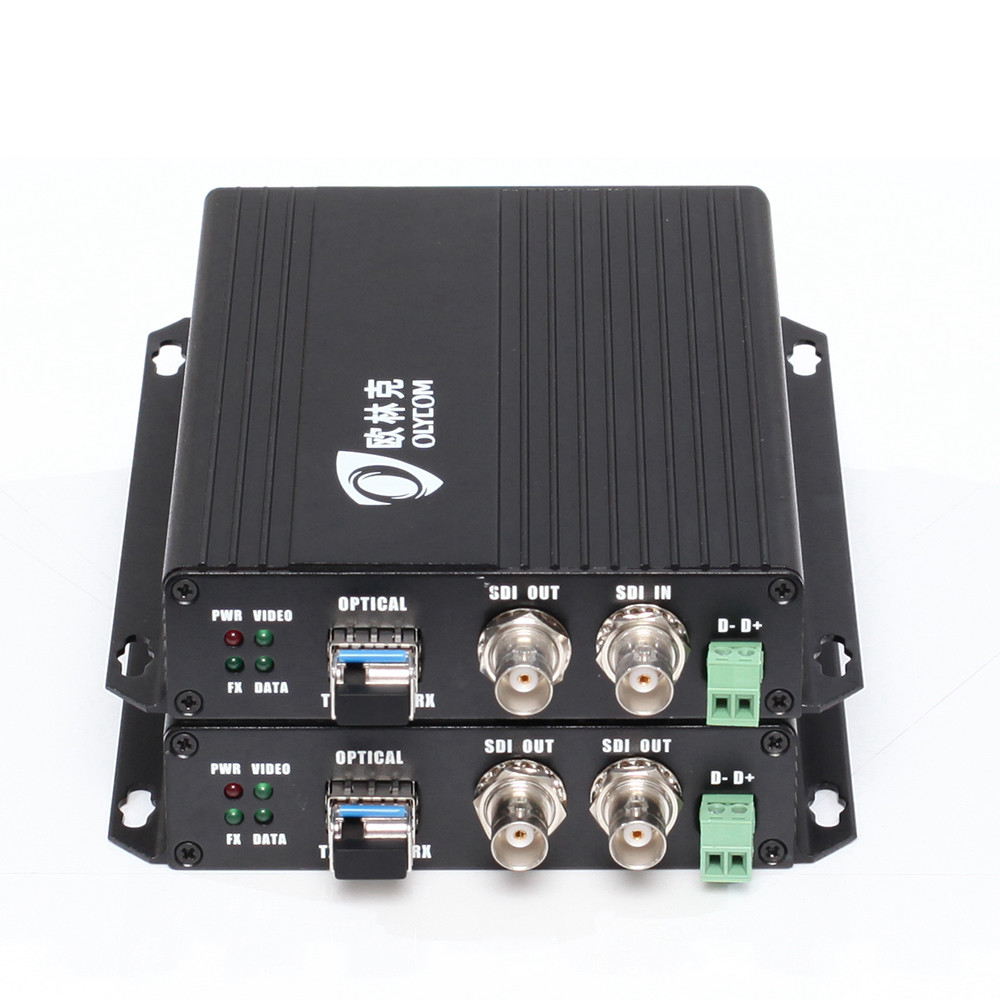

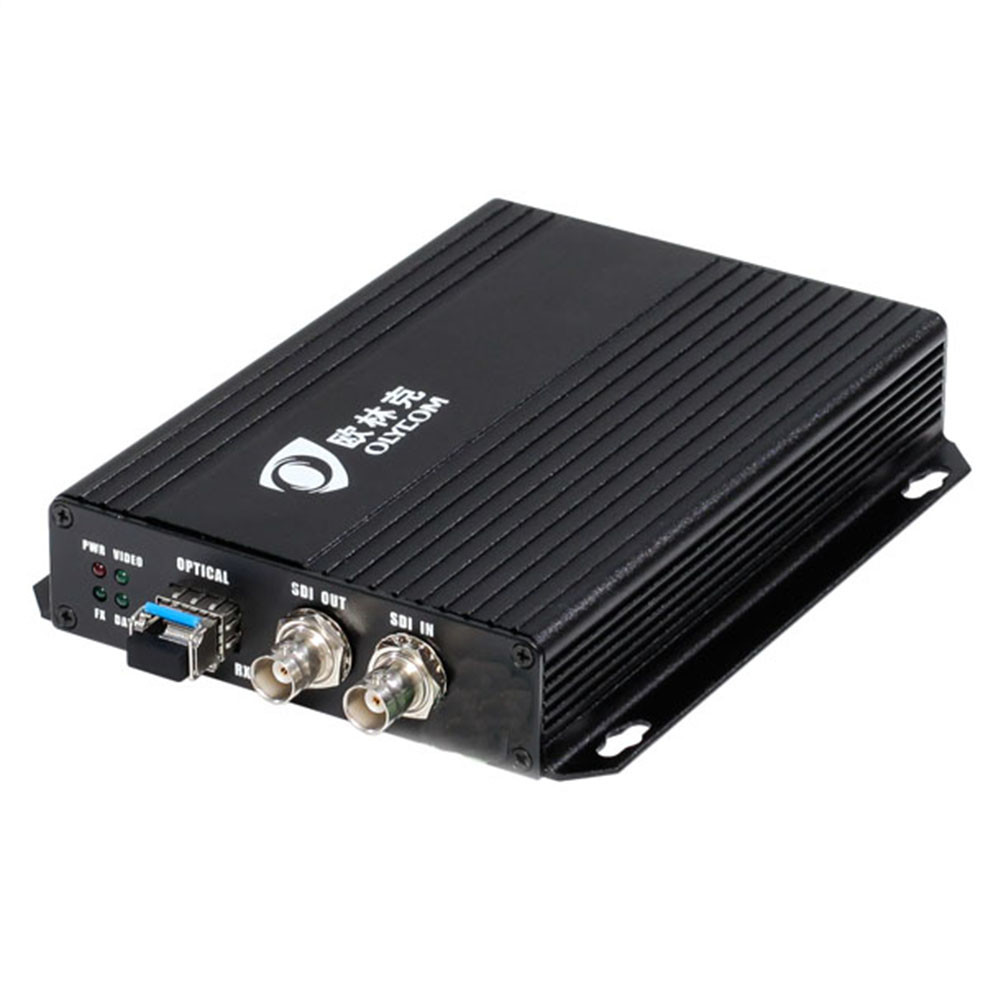

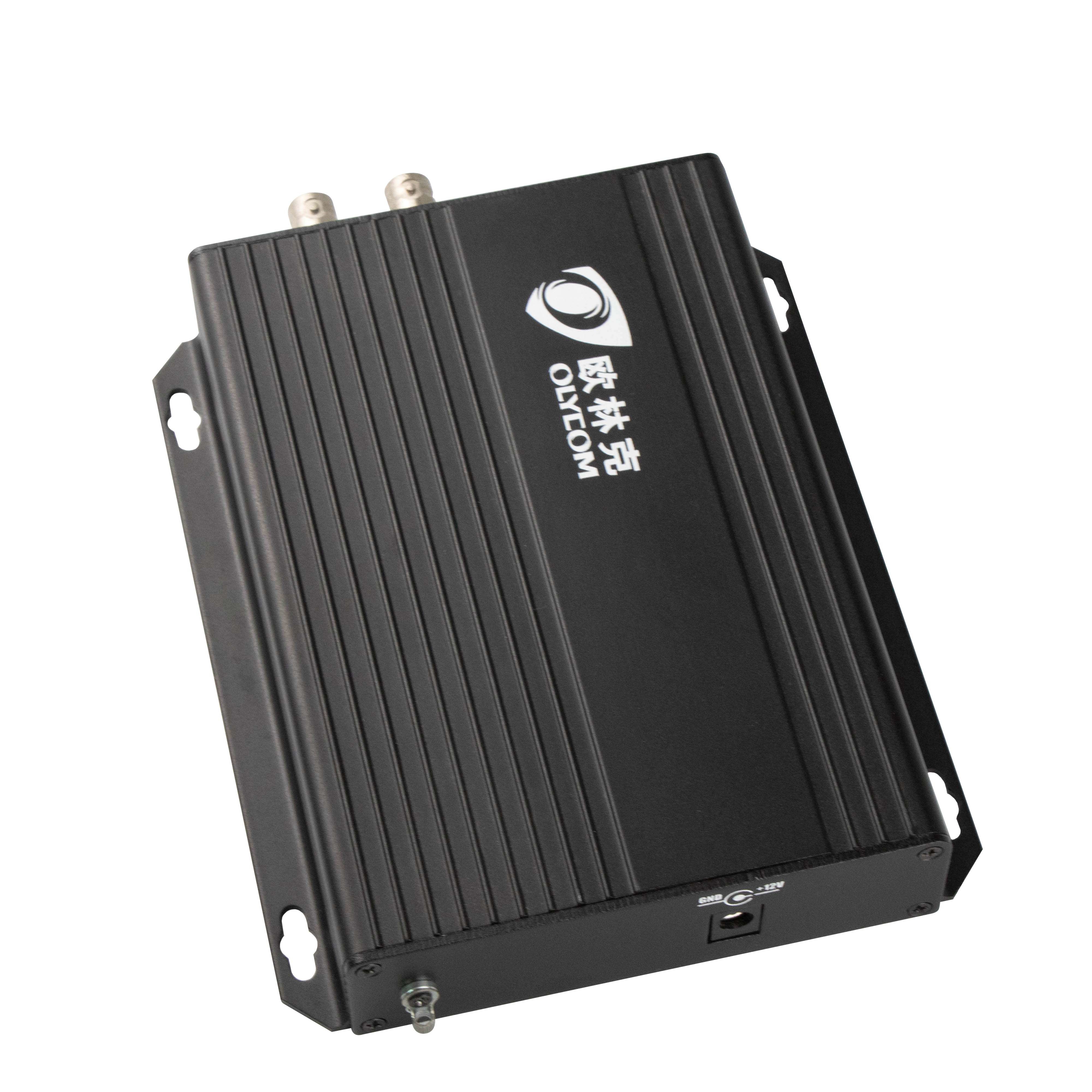

รูปภาพสินค้า
