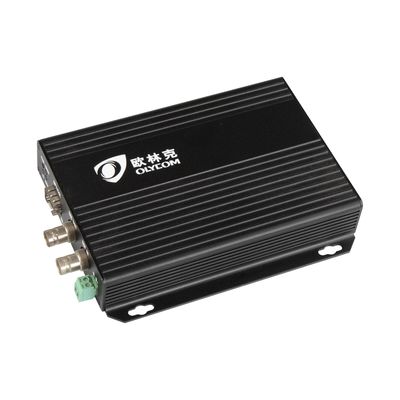

HD 3G SDI วิดีโอ RS485 ข้อมูลตัวแปลงแสง
คำอธิบาย
| ออปติคัล | |
| ความยาวคลื่น | 1310nm/1550nm |
| ประเภทไฟเบอร์และระยะทาง | มัลติโหมด (50/125um) 5Km, ( 62.5/125um) 2Km โหมดเดี่ยว (9/125um) 20Km / 40Km |
| กำลังส่ง | -5dBm ถึง -10dBm |
| การรับความรู้สึกไว | -26dBm ถึง -30dBm |
| การสูญเสียผลตอบแทน | > 14 เดซิเบล |
| กระวนกระวายใจ | < 0.2UI |
| อินเทอร์เฟซ | ลค |
| วีดีโอ | |
| ประเภทสัญญาณ | สัญญาณวิดีโอดิจิทัล HD-SDI, SDI และ 3G-SDI |
| ได้รับ | ความสามัคคี |
| ปณิธาน | 8 หรือ 10 บิตอัตโนมัติ |
| อัตราข้อมูล | 270 Mbps, 1.485 Gbps, 2.970 Gbps |
| มาตรฐานการดำเนินงาน | พีทีอี 259M-C, พีทีอี 292M, พีทีอี 424M, ITU-R BT.601, ITU-R BT.1120 |
| ล็อคอัตราการส่งข้อมูลอัตโนมัติ | ใช่ |
| อินพุตวิดีโอ - เครื่องส่งสัญญาณ | |
| หมายเลข/ประเภทสัญญาณ | 2 ลิงค์เดี่ยว SDI, HD-SDI หรือวิดีโอคอมโพเนนต์ดิจิทัล 3G-SDI 1 สำหรับ Tx, 1 สำหรับการแสดงตัวอย่างในเครื่อง |
| อินเทอร์เฟซ | บีเอ็นซี หญิง 2 คน |
| ความต้านทาน | 750โอห์ม |
| อัตราข้อมูล | 19 Mbps ถึง 2.97 Gbps |
| ระดับที่กำหนด | 0.8 Vp-p |
| ระดับต่ำสุด/สูงสุด | 0.5 V ถึง 1.0 Vp-p |
| กลับขาดทุน | ≥15 dB @ 5 MHz ถึง 1.5 GHz, ≥10 dB @ 1.5 GHz ถึง 3.0 GHz |
| การปรับสมดุลสายเคเบิลอินพุต | อัตโนมัติสำหรับการสูญเสียสายเคเบิลสูงสุด -30 dB |
| เอาต์พุตวิดีโอ - ตัวรับ | |
| หมายเลข/ประเภทสัญญาณ | 2 ลิงค์เดี่ยว SDI, HD-SDI หรือวิดีโอคอมโพเนนต์ดิจิทัล 3G-SDI 1 สำหรับ Rx, 1 สำหรับการสำรอง / แชร์ |
| อินเทอร์เฟซ | บีเอ็นซี หญิง 2 คน |
| ความต้านทาน | 750โอห์ม |
| การตอกบัตรซ้ำ | อัตโนมัติสำหรับ 270 Mbps, 1.485 Gbps, 2.97 Gbps หรือข้ามไปสำหรับอัตราที่ไม่รู้จัก |
| ระดับที่กำหนด | 0.8 Vp-p |
| ระดับต่ำสุด/สูงสุด | 0.5 V ถึง 1.0 Vp-p |
| กลับขาดทุน | <-25 เดซิเบล @ 100 เมกะเฮิรตซ์ |
| ไฟฟ้า. ด้านสิ่งแวดล้อม. เครื่องกล | |
| แรงดันไฟฟ้า | DC5V1A |
| การใช้พลังงาน | 12วัตต์ |
| อุณหภูมิในการทำงาน | -35°C~＋75°C |
| อุณหภูมิในการจัดเก็บ | -40°C~85°C |
| ความชื้น | 5~95% ไม่มีการควบแน่น |
| มิติ | ยาว 117 มม. x กว้าง 80 มม. x 22 มม |
| น้ำหนัก | 0.5กก |
| อีเอ็มไอ/อาร์เอฟไอ | FCC ส่วนที่ 15 คลาส A, ข้อบ่งชี้ EU EMC |
| MTBF | ﹥ 100,000 ชั่วโมง |
รายละเอียดการสั่งซื้อ
| คุณสามารถเขียนชื่อรุ่นของคุณบนอุปกรณ์ได้ | |
| OM615-1S3GWT/R-LC20 | เครื่องส่งและรับสัญญาณวิดีโอไฟเบอร์ออปติก 3G-SDI สำหรับวิดีโอ SDI / HD-SDI / 3G-SDI และสัญญาณฝังตัวพร้อมวิดีโอ 3G SFP โหมดเดี่ยวขั้วต่อ LC 20 กม. |
|
OM615-1S3GWT/R-LC40 |
เครื่องส่งและรับสัญญาณวิดีโอไฟเบอร์ออปติก 3G-SDI สำหรับวิดีโอ SDI / HD-SDI / 3G-SDI และสัญญาณฝังตัวพร้อมวิดีโอ SFP 3G โหมดเดี่ยวขั้วต่อ LC 40Km |
ประวัติบริษัท
เราผลิตและจำหน่ายอุปกรณ์เชื่อมต่อไฟเบอร์ออปติก
เราให้บริการโซลูชั่นและบริการด้านเครือข่ายอุตสาหกรรม ไฟเบอร์ออปติก กล้องวงจรปิด และการแปลงและส่งสัญญาณไฟเบอร์ออปติก
สวิตช์จัดการ L2 L3 อุตสาหกรรมกิกะบิตราง Din
ตัวแปลงสื่ออีเธอร์เน็ตไฟเบอร์ออปติก
AHD TVI CVI ตัวแปลงไฟเบอร์วิดีโอแบบอะนาล็อก
เครื่องรับส่งสัญญาณโมดูลใยแก้วนำแสง
ระบบ CWDM/DWDM/OXC/DCI
ในช่วง 20 ปีที่ผ่านมา Olycom แสวงหาสิ่งที่ดีกว่าและพัฒนาอุปกรณ์และโซลูชันใยแก้วนำแสงที่ล้ำสมัย และได้รับความนิยมและการยอมรับในจีนและต่างประเทศ
คำถามที่พบบ่อย
1. ตัวแปลงไฟเบอร์นี้รองรับรูปแบบสัญญาณวิดีโอใดบ้าง
OM615-1S3GWT/R ตรวจจับและรองรับรูปแบบสัญญาณ SDI หลักทั้งสามรูปแบบโดยอัตโนมัติ รวมถึง SDI มาตรฐาน (SMPTE 259M), HD-SDI (SMPTE 292M) และ 3G-SDI (SMPTE 424M) รวมถึงมาตรฐานวิดีโอดิจิทัล ITU
ซึ่งหมายความว่าไม่จำเป็นต้องกำหนดค่าประเภทสัญญาณด้วยตนเองเมื่อสลับระหว่างกล้องหรืออุปกรณ์ต้นทางต่างๆ ตัวแปลงจะระบุรูปแบบสัญญาณขาเข้าโดยอัตโนมัติและปรับการส่งข้อมูลตามนั้น รองรับ SDI หลายอัตราที่ความเร็วสูงถึง 2.97 Gbps
นอกจากนี้ยังรักษาเสียงและข้อมูลเมตาที่ฝังไว้ตลอดการส่งสัญญาณ ทำให้มั่นใจได้ว่าไม่จำเป็นต้องมีตัวฝังหรือตัวถอดรหัสเสียงเพิ่มเติมในการตั้งค่าการออกอากาศหรือการเฝ้าระวังมาตรฐานส่วนใหญ่
2. ตัวแปลงนี้สามารถส่งสัญญาณวิดีโอได้ไกลแค่ไหน และต้องใช้ไฟเบอร์ชนิดใด?
OM615-1S3GWT/R สามารถส่งสัญญาณวิดีโอ SDI ในระยะทางสูงสุด 40 กิโลเมตรผ่านไฟเบอร์โหมดเดี่ยวเส้นเดียว ทำให้เหมาะอย่างยิ่งสำหรับลิงก์การออกอากาศระยะไกล เครือข่ายเฝ้าระวังทั่วทั้งวิทยาเขต และสภาพแวดล้อมการผลิตระยะไกล
การส่งข้อมูลทำได้ผ่านโมดูลวิดีโอ SFP 3G ซึ่งมีอินเทอร์เฟซขนาดกะทัดรัดและแบบถอดเปลี่ยนได้ทันทีสำหรับการเชื่อมต่อกับโครงสร้างพื้นฐานไฟเบอร์ของคุณ วิธีการนี้ยังให้ความยืดหยุ่น เนื่องจากสามารถใช้โมดูล SFP ที่แตกต่างกันเพื่อรองรับข้อกำหนดระยะทางหรือการตั้งค่าความยาวคลื่นที่แตกต่างกัน
สำหรับระยะทางที่สั้นกว่าหรือสภาพแวดล้อมไฟเบอร์แบบหลายโหมด โปรดติดต่อเรา และเราจะแนะนำรูปแบบ SFP ที่เหมาะสมสำหรับการติดตั้งเฉพาะของคุณ
3. ฉันสามารถตรวจสอบสัญญาณท้องถิ่นในขณะที่ส่งสัญญาณผ่านไฟเบอร์พร้อมกันได้หรือไม่?
ใช่. OM615-1S3GWT/R มีเอาต์พุตซ้ำซ้อนที่ให้คุณดูตัวอย่างสัญญาณวิดีโอบนจอภาพในตัวเครื่องได้ในเวลาเดียวกันกับการส่งสัญญาณผ่านไฟเบอร์ไปยังตำแหน่งระยะไกล
สิ่งนี้มีประโยชน์อย่างยิ่งในสภาพแวดล้อมการออกอากาศและการจัดเตรียมซึ่งผู้ปฏิบัติงานจำเป็นต้องยืนยันความสมบูรณ์ของสัญญาณที่ปลายแหล่งที่มาโดยไม่รบกวนฟีดการส่งสัญญาณหลัก โดยไม่จำเป็นต้องใช้ตัวแยกสัญญาณหรือเครื่องขยายสัญญาณเพิ่มเติมในการตั้งค่าเวิร์กโฟลว์ทั่วไปหลายๆ แบบ
ไฟ LED แสดงสถานะแบบเรียลไทม์บนแผงด้านหน้าช่วยให้ช่างเทคนิคตรวจสอบสถานะลิงก์และสถานะสัญญาณได้ทันที โดยไม่ต้องใช้อุปกรณ์ทดสอบเพิ่มเติม
4. ตัวแปลงนี้ออกแบบมาสำหรับอุตสาหกรรมและแอปพลิเคชันใดบ้าง
OM615-1S3GWT/R ได้รับการออกแบบมาเพื่อการใช้งานระดับมืออาชีพ โดยที่ความน่าเชื่อถือของสัญญาณและคุณภาพของภาพในระยะไกลถือเป็นข้อกำหนดที่สำคัญ
เหมาะอย่างยิ่งสำหรับการผลิตการออกอากาศ ป้ายดิจิทัล การแสดงละครสด และการติดตั้งกล้องวงจรปิด HD ในสภาพแวดล้อมที่มีความต้องการสูง รวมถึงสถานที่ราชการ และสถาบันทางการแพทย์ที่จำเป็นต้องมีการส่งสัญญาณวิดีโอที่ไม่มีการบีบอัดและมีความหน่วงต่ำ
ตัวแปลงยังรองรับการส่งข้อมูล RS485 ควบคู่ไปกับสัญญาณวิดีโอ ทำให้เข้ากันได้กับระบบควบคุมกล้อง PTZ ที่ใช้กันทั่วไปในแอปพลิเคชันเฝ้าระวังและการออกอากาศ การออกแบบแบบถอดเปลี่ยนได้ทันทีช่วยให้มั่นใจได้ว่าการบำรุงรักษาหรือการเปลี่ยน SFP สามารถทำได้โดยไม่ต้องปิดระบบ ซึ่งช่วยลดการหยุดชะงักในสภาพแวดล้อมการทำงานตลอด 24 ชั่วโมงทุกวัน
