AHD CVI TVI Video RS485 เครื่องแปลงสื่อไฟเบอร์ข้อมูล
คําแนะนํา

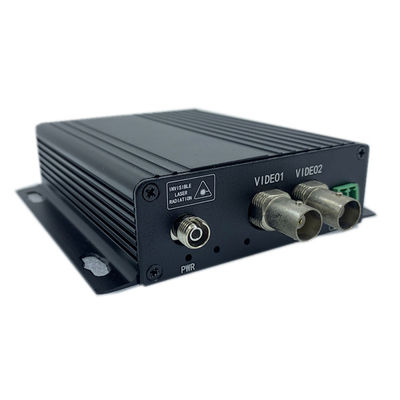

ล่างนี้เป็นลักษณะของเครื่องปรับออฟติกอลดิจิตอลของ Olycom
ชื่อรุ่น: OM615-2V↑1D↓WT/R
ฟังก์ชัน: ส่งสัญญาณวีดีโอ 2ch AHD/HDTVI/HDCVI และ 1ch ข้อมูล RS485 บนไฟเบอร์ออปติกสําหรับระยะทางไกล
วิดีโอ: 720P, 960P, 1080P ปรับปรุง, สูงสุด 2MP
ตัวเลือก: ปิดติดต่อ, เสียง, โทรศัพท์และสัญญาณอีเทอร์เน็ต
ลักษณะสําคัญ
- โดยไม่ช้าและการบด
- ความสูญเสียสายไฟฟ้าต่ํามากที่สุด 30dB
- มีความน่าเชื่อถือสูง
- การถ่ายทอด Bi-di บนไฟเบอร์ 1 ช่องด้วย WDM
-
กล่องโลหะขนาดเล็ก
-
มีให้เลือกเป็นตัวเดียวและ 3U rack
ปริมาตรเทคนิค
| วิดีโอ |
| จํานวนช่องทาง |
2ch จากกล้องไปยังศูนย์ควบคุม |
| ขนาดของวิดีโอ |
1Vpp แบบ (จากจุดสูงสุดไปสู่จุดสูงสุด) สูงสุด 1.2Vpp |
| อุปสรรคการเข้าวิดีโอ |
BNC 75Ω (ไม่สมดุล) |
| การเก็บตัวอย่างดิจิตอล |
64 MHz |
| ความกว้างแบนด์วิธดิจิตอล |
512MHZ |
| ขั้นตอนการได้ผลต่าง |
10%-90% APL DG < 1% (ทั่วไป) |
| ความกว้างของบิตวิดีโอ |
8 บิต |
| สัดส่วน S/N |
> 70dB |
| อินเตอร์เฟซ |
BNC |
| ข้อมูล RS485 |
| จํานวนช่องทาง |
1ch จากห้องควบคุมไปยังกล้อง |
| อัตราข้อมูล |
115Kbps
|
| อุปกรณ์แสง |
| ความยาวคลื่น |
1310nm/1550nm |
| พลังการออก |
-8 ~ 3dBm |
| สายไฟฟ้าแสง |
โหมดเดียว:20Km/40km, มัลติโมด:550m |
| การรับความรู้สึก |
-30dBm |
| อินเตอร์เฟซ |
มาตรฐาน FC, ST/SC ไม่จําเป็น |
| อิเล็กทรริค อินทรีย์ เครื่องจักรกล |
| โลตติจ์ทํางาน |
DC 5V1A |
| อุณหภูมิการทํางาน |
-20°C+70°C |
| อุณหภูมิการเก็บรักษา |
-45°C+85°C |
| น้ําหนัก |
0.40 กิโลกรัม/ชิ้น (น้ําหนักสะอาด) 1.26 กิโลกรัม/คู่ (น้ําหนักรวม) |
| ขนาดโดดเดี่ยว |
179mm × 128.5mm × 28.5mm |
การใช้งาน
- ระบบคุ้มครองความปลอดภัยทางด่วนและสถานีเก็บค่าธรรมเนียม
- ระบบติดตามการจราจรในเมือง
- ระบบติดตามอาคารและคัมพัส
- สนามกีฬา (การถ่ายทอดวีดีโอและเสียงสด)
รายละเอียดการสั่ง
| OM615-2V↑1D↓WT/R-FC20 |
วิดีโอ 2ch Tx, 1ch RS485 ข้อมูล Rx, โหมดเดียว, สายใยเดียว, 20Km, เครื่องเชื่อม FC |
| OM615-2V↑1D↓MT/R-FC5 |
วิดีโอ 2ch Tx, 1ch RS485 ข้อมูล Rx, หลายโหมด, สายไฟเบอร์เดียว, 0.5Km, เครื่องเชื่อม FC |
รายการด้านบนคือสินค้าที่สั่งซื้อบ่อยที่สุด กรุณาติดต่อเราสําหรับการตั้งค่าอื่น ๆ
FAQ
1 Q: เวลานําของคุณคืออะไร?
A: ปกติจะใช้เวลา 2 ~ 4 วันในการผลิตและจะส่งสินค้า.
2 Q: คุณจะส่งสินค้าของฉันอย่างไร?
A: เราจะส่งสินค้าโดย DHL, UPS หรือ FEDEX, กรุณาตรวจสอบรายละเอียดการจัดส่งด้วยหมายเลขการติดตาม
3 Q: กรุณาบอกผมเกี่ยวกับ MOQ ของคุณ
A: MOQ ของเราคือ 1 ชิ้น / คู่โดยใช้เงื่อนไข USD หรือ EUR.
4 ถาม: มีเรื่องเกี่ยวกับราคา
ตอบ: สินค้าของเรามีคุณภาพดี ราคาถูกสําหรับการสั่งซื้อขนาดใหญ่และซ้ํา
5คําถาม: หลักการการชําระเงินของคุณคืออะไร
ตอบ: ในส่วนใหญ่ เราใช้บริการโอนเงินโดย T/T และต้องเก็บเงินจํานวนเต็มก่อนการจัดส่ง
สําหรับการสั่งซื้อตัวอย่าง เราได้รับการชําระเงิน PayPal สําหรับเวลาในการประมวลผลที่สั้นกว่า
บางครั้งการชําระเงิน Alipay หรือ WeChat ก็โอเค แต่มันขึ้นอยู่กับกรณี
6. เครื่องแปลงนี้รองรับช่องวีดีโอกี่ช่อง และรูปแบบแอนาล็อก HD ไหนที่เข้ากันได้?
OM615-2V↑1D↓WT/R รองรับ 2 ช่องทางการส่งวีดีโอพร้อมกันจากกล้องไปยังศูนย์ควบคุมผ่านสายใยไฟเบอร์เดียวโดยใช้เทคโนโลยี WDM (Wolfength Division Multiplexing)
มันสามารถปรับตัวได้อย่างเต็มที่กับรูปแบบวีดีโอ AHD, HDTVI และ HDCVI ในความละเอียด 720P, 960P และ 1080P ถึง 2MPซึ่งหมายความว่าไม่ต้องเลือกรูปแบบด้วยมือ เมื่อเชื่อมกล้องจากผู้ผลิตต่าง ๆ. เครื่องแปลงจะจําได้รูปแบบสัญญาณที่เข้ามาโดยอัตโนมัติและส่งมันโดยไม่ต้องมีการบดหรือความช้าช้าใด ๆ โดยอนุรักษ์คุณภาพภาพภาพเต็มตลอดสายไฟเบอร์
นี่ทําให้มันเป็นทางออกที่เหมาะสมสําหรับสภาพแวดล้อมกล้องผสม ที่มีรูปแบบแอนาล็อก HD หลายรูปแบบถูกนําไปใช้ในพื้นฐานการตรวจสอบเดียวกัน
7ผมสามารถควบคุมกล้อง PTZ ผ่านเครื่องแปลงนี้ได้หรือไม่ และช่องข้อมูล RS485 ทํางานอย่างไร?
ใช่ OM615-1S3GWT/R มีช่อง 1 ของการส่งข้อมูล RS485 ที่ทํางานในทิศทางตรงกันข้ามกับสัญญาณวีดีโอ จากห้องควบคุมกลับไปที่ปลายกล้อง
การออกแบบแบบสองทิศทางนี้ ทําให้การสั่งการควบคุมกล้อง PTZ สามารถส่งผ่านเส้นใยไฟเบอร์เดียวเดียวกัน ที่ส่งสัญญาณวีดีโอการกําจัดความจําเป็นในการใช้สายไฟข้อมูลแยกระหว่างศูนย์ควบคุมและสถานที่กล้องช่อง RS485 รองรับอัตราการส่งข้อมูลสูงสุด 115Kbps ซึ่งเพียงพอสําหรับโปรโตคอลควบคุม PTZ มาตรฐานทั้งหมดรวมถึง Pelco-D, Pelco-P และโปรโตคอลเฉพาะผู้ผลิตส่วนใหญ่
ทั้งวิดีโอและข้อมูล RS485 จะถูกส่งไปพร้อมกันบนเส้นใยหนึ่ง โดยใช้ความยาวคลื่น 1310nm และ 1550nm ผ่าน WDM ทําให้การติดตั้งง่ายขึ้นและมีประหยัดมากขึ้น
8ระยะทางการส่งยอดเท่าไร และมันรองรับทั้งเส้นใยแบบเดียวและแบบหลายแบบหรือไม่
เครื่องแปลงนี้รองรับการปรับปรุงไฟเบอร์แบบยืดหยุ่นเพื่อให้เหมาะกับขนาดโครงการที่แตกต่างกันและพื้นฐานไฟเบอร์ที่มีอยู่มันรองรับระยะทางส่งสูงสุด 20 กม. หรือ 40 กม. ขึ้นอยู่กับรุ่นที่สั่งซื้อสําหรับสภาพแวดล้อมไฟเบอร์หลายโหมด มันรองรับระยะทางสูงถึง 550 เมตร
สายเชื่อมไฟฟ้ารองรับงบประมาณการสูญเสียสูงสุด 30dB, ให้ช่องว่างที่อุดมสมบูรณ์ในการรองรับการสูญเสียไฟเบอร์จากโลกจริงจากเครื่องเชื่อม, สปไลส์, และสายเคเบิล.ด้วยตัวเลือกเครื่องเชื่อม SC และ ST ที่ยังมีให้เลือกตามคําขอ.
เมื่อสั่งซื้อ กรุณาระบุระยะทางและชนิดเส้นใยที่ต้องการ เพื่อให้เราสามารถยืนยันรูปแบบที่ถูกต้อง
9การใช้งานทั่วไปของเครื่องแปลงไฟเบอร์วีดีโอนี้คืออะไร?
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
สภาพแวดล้อมการใช้งานทั่วไปประกอบด้วย ระบบรักษาความปลอดภัยทางด่วนและสถานีค่าธรรมเนียม เครือข่ายติดตามการจราจรในเมืองและการถ่ายทอดวีดีโอสดในห้องออกกําลังกายและสถานที่ใหญ่. มันเหมาะสําหรับรัฐบาล, อํานาจการขนส่ง และโครงการความปลอดภัยสาธารณะที่การดําเนินงานต่อเนื่อง 24 / 7 และความสมบูรณ์แบบของสัญญาณเป็นความต้องการที่สําคัญ
เครื่องแปลงมีทั้งในรูปแบบที่อยู่ลําพังและ 3Uทําให้มันสามารถปรับปรุงได้ทั้งสําหรับอุปกรณ์ขนาดเล็กในสถานที่เดียวและศูนย์การติดตามกลางขนาดใหญ่ที่จัดตั้งหลายเส้นเชื่อมต่อไฟเบอร์.
