แชสซีคอนเวอร์เตอร์สื่อไฟเบอร์ออปติก
แนะนำผลิตภัณฑ์
คุณสมบัติ
พารามิเตอร์ทางเทคนิค
| ช่องเสียบ | 16 ช่องเสียบ |
|
ความเข้ากันได้ (กับการ์ด) |
การ์ด media converter Megabit/Fast Ethernet ซีรีส์ OM220 |
| การ์ด media converter Gigabit Ethernet ซีรีส์ OM320 | |
| การ์ด media converter WDM ซีรีส์ OM520 | |
| การ์ด media converter SFP ซีรีส์ OMX30 | |
| รองรับการติดตั้งแบบผสมผสาน | |
|
10/100BASET /10/100/1000BASE-T (การ์ด) |
สายเคเบิล STP หรือ UTP Category 5/5e/6 (สูงสุด 100 เมตร) |
|
100BASE-FX /1000 BASE-FX (การ์ด) |
สายเคเบิลไฟเบอร์มัลติโหมด 50/125um, 62.5/125um (550 เมตร) สายเคเบิลไฟเบอร์ซิงเกิลโหมด 9-125um (20/40/60/80/100 กม.) |
|
โหมดการแปลง เวลาหน่วง (การ์ด) |
Store-and-Forward <10us straight-through <0.9us |
| การควบคุมการไหล (การ์ด) | Full duplex-flow control, Half duplex-back pressure |
| MTBF (ทั้งคู่) | 50,000 ชั่วโมง |
| พอร์ต RJ-45 | Auto-MDI/MDIX (การ์ด) |
| คอนเนคเตอร์ไฟเบอร์ | SC มาตรฐาน, SF/TC เป็นทางเลือก (การ์ด) |
| ความยาวคลื่น | 1310nm/1550nm (การ์ด) |
| ขนาด |
1 ช่องเสียบของแร็ค OM1916 (การ์ด) 485 มม. (ยาว) × 320 มม. (กว้าง) × 90 มม. (สูง) (แร็ค) |
| น้ำหนัก | G.W: 0.112 กก. (การ์ด), G.W: 6.400 กก. (แร็ค) |
| การใช้พลังงาน | <2.5W (การ์ดและแร็ค) |
| BER | <1> |
| อุณหภูมิการทำงาน | -10℃ ~ +75℃ (แร็ค) |
| อุณหภูมิการจัดเก็บ | -45℃ ~ +85℃ |
| ความชื้น | 5%~90% ไม่ควบแน่น (ทั้งคู่) |
| MAC Address Table | 1K (การ์ด) |
| ขนาดบัฟเฟอร์ | 1M (การ์ด) |
| รหัสหมายเลขสินค้า | ||
| OM1916 | 19 | 16 |
| 19 นิ้ว 2U | 16 ช่องเสียบ | |
| 220V | แหล่งจ่ายไฟภายในคู่ 220V | |
| 48V | แหล่งจ่ายไฟภายในคู่ 48V | |
| 220V/48V | แหล่งจ่ายไฟภายใน 1 x 220V + 1 x 48V | |
| FE | 10/100Mbps auto sensing | |
| GE | 10/100/1000Mbps auto sensing | |
| OM220 | การ์ด media converter Megabit/Fast Ethernet | |
| OM320 | การ์ด media converter Gigabit Ethernet | |
| OM520 | การ์ด media converter WDM | |
| OMX30 | การ์ด media converter SFP | |
| M,S | M-Multi-mode, S-Single mode | |
| S,U | ซีรีส์ WDM, S-1310nm, U-1550nm | |
| FC,ST,SC,LC | ประเภทคอนเนคเตอร์ไฟเบอร์ | |
| 2, 20, 40... | ตัวเลขถัดจากโหมดไฟเบอร์ - ระยะการทำงาน | |
เกี่ยวกับ OLYCOM
คำถามที่พบบ่อย
1. แชสซีนี้สามารถรองรับโมดูล media converter ได้กี่ตัว และประเภทใดบ้างที่เข้ากันได้?
แชสซี OM1916 มี 16 ช่องเสียบในรูปแบบแร็ค 19 นิ้ว 2U ขนาดกะทัดรัด ช่วยให้สามารถติดตั้งและจัดการโมดูล media converter ได้สูงสุด 16 โมดูลในยูนิตเดียวในตู้เก็บอุปกรณ์ของคุณ
รองรับการติดตั้งแบบผสมผสานระหว่างโมดูล 100Mbps และ 1000Mbps ในแชสซีเดียวกันพร้อมกัน รวมถึงการ์ด Fast Ethernet ซีรีส์ OM220, การ์ด Gigabit Ethernet ซีรีส์ OM320, การ์ด WDM ซีรีส์ OM520 และการ์ด media converter SFP ซีรีส์ OMX30 ความยืดหยุ่นนี้ช่วยให้คุณรวมคอนเวอร์เตอร์ที่มีความเร็วและประเภทไฟเบอร์ต่างกันไว้ในตำแหน่งที่จัดการแบบรวมศูนย์ได้โดยไม่ต้องใช้แชสซีแยกสำหรับโมดูลแต่ละประเภท
การออกแบบการ์ดแบบเสียบแล้วใช้งานได้ หมายความว่าสามารถใส่หรือถอดโมดูลได้อย่างรวดเร็วและง่ายดายโดยไม่ต้องใช้เครื่องมือ ช่วยลดเวลาในการติดตั้งและทำให้การขยายหรือเปลี่ยนในอนาคตง่ายขึ้น

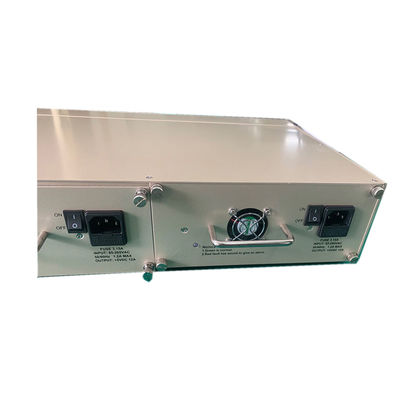

2. แชสซี OM1916 รองรับตัวเลือกแหล่งจ่ายไฟใดบ้าง และมีการสำรองข้อมูลหรือไม่?
OM1916 มาพร้อมกับอินพุตแหล่งจ่ายไฟคู่ รองรับแหล่งจ่ายไฟทั้ง AC 220V และ DC 48V การออกแบบอินพุตคู่ให้แหล่งจ่ายไฟสำรอง เพื่อให้หากแหล่งจ่ายไฟแหล่งหนึ่งล้มเหลวหรือหยุดชะงัก แชสซีจะยังคงทำงานต่อไปจากแหล่งจ่ายไฟสำรองโดยอัตโนมัติ โดยไม่ส่งผลกระทบต่อโมดูลคอนเวอร์เตอร์ที่ติดตั้งไว้
ความเข้ากันได้กับ DC 48V ยังทำให้แชสซีนี้เหมาะสำหรับการใช้งานในห้องโทรคมนาคมและศูนย์บริการระดับผู้ให้บริการโดยตรง ซึ่งการกระจายพลังงาน 48V DC เป็นโครงสร้างพื้นฐานมาตรฐาน ช่วยลดความจำเป็นในการใช้อุปกรณ์แปลง AC เป็น DC เพิ่มเติม
ด้วย MTBF 50,000 ชั่วโมง และการใช้พลังงานรวมน้อยกว่า 2.5W ต่อการ์ดและแร็ครวมกัน OM1916 ได้รับการออกแบบมาเพื่อการทำงานต่อเนื่อง 24/7 ที่เชื่อถือได้ในสภาพแวดล้อมเครือข่ายที่สำคัญ
3. แชสซีนี้รองรับการตรวจสอบโมดูลที่เชื่อมต่อและสถานะไฟของ CPE จากระยะไกลหรือไม่?
ใช่ OM1916 รองรับการตรวจจับไฟดับของ CPE จากระยะไกล ช่วยให้ผู้ดูแลระบบเครือข่ายสามารถตรวจสอบสถานะไฟของอุปกรณ์ปลายทางของลูกค้าที่เชื่อมต่อจากตำแหน่งส่วนกลางได้โดยไม่ต้องตรวจสอบด้วยตนเองในแต่ละไซต์ระยะไกล
คุณสมบัตินี้มีประโยชน์อย่างยิ่งในสภาพแวดล้อม WAN ของผู้ให้บริการและองค์กรที่ใช้ media converter ในตำแหน่งที่กระจายตัวทางภูมิศาสตร์ เช่น สำนักงานสาขา อาคารระยะไกล หรือตู้ระดับถนน การตรวจจับไฟดับระยะไกลตั้งแต่เนิ่นๆ ช่วยให้ทีมปฏิบัติการสามารถตอบสนองเชิงรุกก่อนที่ผู้ใช้ปลายทางจะได้รับผลกระทบ
แชสซีนี้ยังรองรับฟังก์ชัน D/D (Dying Gasp) สำหรับ SFP optical transceivers ที่เข้ากันได้ ซึ่งให้ชั้นการแจ้งเตือนความผิดพลาดของลิงก์เพิ่มเติมที่ช่วยเพิ่มการมองเห็นสุขภาพของโครงสร้างพื้นฐานเครือข่ายไฟเบอร์โดยรวม
4. ประเภทไฟเบอร์และระยะทางการส่งข้อมูลใดบ้างที่รองรับผ่านการ์ดโมดูลที่เข้ากันได้?
แชสซี OM1916 รองรับประเภทไฟเบอร์และระยะทางที่หลากหลายผ่านการ์ดโมดูลที่เข้ากันได้ ทำให้สามารถปรับให้เข้ากับโครงสร้างพื้นฐานไฟเบอร์ที่มีอยู่ได้เกือบทุกประเภท
สำหรับไฟเบอร์มัลติโหมด รองรับสายเคเบิล 50/125μm และ 62.5/125μm ที่ระยะทางสูงสุด 550 เมตร เหมาะสำหรับการเชื่อมต่อภายในอาคารและเครือข่ายหลักของวิทยาเขต สำหรับไฟเบอร์ซิงเกิลโหมด รองรับสายเคเบิล 9/125μm ที่ระยะทาง 20 กม., 40 กม., 60 กม., 80 กม. และสูงสุด 100 กม. ขึ้นอยู่กับการ์ดโมดูลที่เลือก ครอบคลุมทุกอย่างตั้งแต่ลิงก์เครือข่ายเมโทรไปจนถึงการเชื่อมต่อระยะไกลทั่วพื้นที่ทางภูมิศาสตร์ขนาดใหญ่
รองรับความยาวคลื่นทั้ง 1310nm และ 1550nm ในกลุ่มการ์ด โดยมี SC เป็นคอนเนคเตอร์ไฟเบอร์มาตรฐาน และมี ST และ FC เป็นทางเลือกเสริม แชสซียังรองรับการ์ดโมดูล WDM ผ่านซีรีส์ OM520 ซึ่งช่วยให้สามารถแบ่งความยาวคลื่นเพื่อเพิ่มความจุไฟเบอร์ได้ตามต้องการ
