การออกแบบโมดูลาร์ขนาดกะทัดรัด โซลูชัน DWDM 400G/800G แบบครบวงจร
ภาพรวมผลิตภัณฑ์
OM5800 เป็นแพลตฟอร์มการส่งสัญญาณ DCI OTN นวัตกรรมชั้นนำของอุตสาหกรรมที่เปิดตัวโดย OLYCOM
OM5800 มีลักษณะของขนาดที่เล็ก, การเข้าถึงบริการที่มีความจุขนาดใหญ่, การส่งข้อมูลทางไกล, การดำเนินการและการจัดการของ Web GUI ที่ง่ายและสะดวก, การทำงานที่เชื่อถือได้ และการประหยัดพลังงานและการลดการปล่อยก๊าซ ซึ่งตอบสนองความต้องการของการส่งผ่านการเชื่อมต่อโครงข่ายศูนย์ข้อมูลผู้ใช้แบนด์วิธระยะไกลและแบนด์วิธขนาดใหญ่ได้อย่างมีประสิทธิภาพ
OM5800 มีการออกแบบแบบโมดูลาร์ที่ช่วยให้สามารถแยกการเชื่อมต่อไฟฟ้าแบบออปติกเพื่อลดต้นทุนและการจัดการแบบรวมภายในแชสซีเดียวกัน
ด้วยความสามารถของ SDN จะสร้างสถาปัตยกรรมเครือข่ายแบบเปิดที่ชาญฉลาด
ระบบรองรับอินเทอร์เฟซรุ่น YANG ที่ใช้โปรโตคอล NetConf/YANG ขณะเดียวกันก็เสนอวิธีการจัดการที่หลากหลาย รวมถึง Web GUI, CLI, NetConf และ SNMP เพื่อการดำเนินงานที่คล่องตัว
คุณสมบัติที่สำคัญ
1. บูรณาการสูงเป็นพิเศษ:

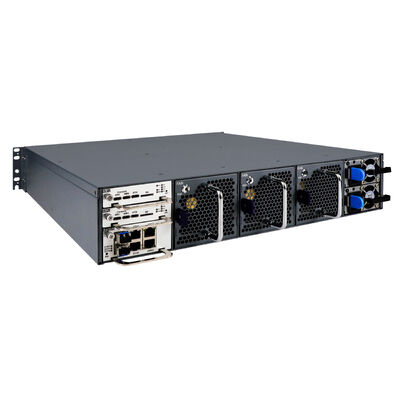

แชสซี 1U&2U, 2U รองรับช่องบริการ 4*1.6T, 1U รองรับช่องบริการ 2*1.6T; บัตรบริการเข้ากันได้
ฝั่งไคลเอ็นต์:
รองรับ GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE ฯลฯ (ดูรายละเอียดของการ์ดเพื่อดูรายละเอียด)
ฝั่งเส้น:
รองรับ 100G/200G/400G/800Gbps ต่อคลื่น
2. ความจุขนาดใหญ่พิเศษ:
แชสซีตัวเดียวสามารถรองรับความสามารถในการให้บริการได้สูงสุดถึง 6.4T ซึ่งก้าวไปสู่ระดับชั้นนำของอุตสาหกรรม
3. การดำเนินงานที่เรียบง่ายอย่างยิ่ง:
คำจำกัดความที่ยืดหยุ่น, การบำรุงรักษาอัจฉริยะของเว็บ GUI,
ปรับปรุงการทำงานของการทำงานระยะไกลและ
การซ่อมบำรุง
รองรับพอร์ตเครือข่ายระยะไกลและพอร์ตอนุกรม
เข้าถึงและรองรับการรีสตาร์ทแบบเย็นและร้อนระยะไกล
รองรับการอัพเกรดแชสซีและการ์ดระยะไกล การนำเข้าการกำหนดค่าระยะไกล และการดาวน์โหลดบันทึกระยะไกล
4. การออกแบบกล่องสีขาว:
รองรับโปรโตคอล Netconf ตามโมเดล Yang
เว็บ GUI/CLI/SNMP
รออินเทอร์เฟซการจัดการแบบเปิด รองรับ Open API และตระหนักถึงการแยกส่วนการจัดการ
5. เหมาะสำหรับศูนย์ข้อมูลและสภาพแวดล้อมห้องเครื่อง:
รองรับการเสียบปลั๊กบริการ/ตัวควบคุมหลัก/อินเทอร์เฟซอีเธอร์เน็ต/พัดลม/การ์ดจ่ายไฟ
เครื่องทั้งหมดมีการออกแบบอากาศไปข้างหน้า/หลังอากาศ พร้อมความสามารถในการกระจายความร้อนที่แข็งแกร่ง
การสำรองข้อมูลหลัก 1:1 รองรับ Gigabit Ethernet
การจัดการการสนับสนุนเครือข่าย OSPF
เข้ากันได้กับแหล่งจ่ายไฟ AC/HVDC/-48V สำหรับการใช้งานศูนย์ข้อมูล
ข้อมูลจำเพาะของผลิตภัณฑ์
|
ชื่อโครงการ |
คำอธิบาย |
|
|
ความจุการส่งผ่าน |
96*200Gbps /60*400Gbps |
|
|
หน่วยจัดการเครือข่าย |
1 * พอร์ตคอนโซล USB Type-C พอร์ต MUX: 2 * พอร์ตการจัดการอุปกรณ์ Mux และ Demux
|
|
|
การ์ดเลเยอร์ไฟฟ้า |
200G TMUX รองรับบริการ 2*100G ถึง 1*200G แบบคู่ |
|
|
การ์ดเลเยอร์แสง |
การ์ด WSS / การ์ด TFF / การ์ด OP / การ์ด OTDR / การ์ด OCM / การ์ด OA / การ์ด OLA / การ์ด PTM / การ์ด MUX 8 คลื่น / MUX 48 คลื่น / การ์ด VMUX 48 คลื่น / การ์ด MUX 96 คลื่น |
|
|
ขนาด |
1/2 บัตรบริการ |
216 มม. (ก) * 262 มม. (ล) * 40 มม. (ส) |
|
บัตรบริการ 1/4 |
107 มม. (ก) * 262 มม. (ล) * 40 มม. (ส) |
|
|
แชสซี 4U |
รองรับช่อง 16*1/4 หรือช่อง 8*1/2 442 มม. (ก) *485 มม. (ล) * 176 มม. (ส) |
|
|
แชสซี 2U |
รองรับช่อง 8*1/4 หรือช่อง 4*1/2 442 มม. (กว้าง) * 485 มม. (ล) * 88 มม. (ส) |
|
|
แชสซี 1U |
รองรับช่อง 4*1/4 และช่อง 2*1/2 442 มม. (กว้าง) * 485 มม. (ล) * 44 มม. (ส) |
|
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน |
-5 ℃ ~ 45 ℃ |
|
อุณหภูมิในการจัดเก็บ |
-40 ℃ ~ 80 ℃ |
|
|
ความชื้น |
5% ~ 95% ไม่มีการควบแน่น |
|
|
แหล่งพลังงาน |
การสำรองข้อมูลแบบ Dual Power 1: 1: AC220V / แรงดันสูง DC / -48V เป็นตัวเลือก |
|
|
การกระจายพลังงาน |
4U<2300W,2U <1300W; 1U <800W (ขึ้นอยู่กับกำลังไฟเต็มชั้น/พัดลมที่ความเร็วสูงสุด) |
|
กรอบงานการควบคุมคุณภาพโทรคมนาคม
1. มาตรฐานคุณภาพ
สอดคล้องกับ ISO9001, CE, FCC, RoHS, IEEE, ITU-T
รวมข้อกำหนดเฉพาะของลูกค้า
กำหนดเกณฑ์มาตรฐาน: ปริมาณงาน เวลาแฝง การใช้พลังงาน ความทนทาน
2. กระบวนการควบคุมคุณภาพ
การตรวจสอบขาเข้า: ตรวจสอบโมดูลออปติคอล PCB อุปกรณ์จ่ายไฟ กล่องหุ้ม
การควบคุมการผลิต: การตรวจสอบ AOI, คุณภาพการบัดกรี, การจัดตำแหน่งด้วยแสง, การตรวจสอบพอร์ตและ PoE
การทดสอบการทำงาน:
สวิตช์: ปริมาณงาน, VLAN, QoS, เอาต์พุต PoE
DWDM: ความแม่นยำของความยาวคลื่น, OSNR, ระดับพลังงานแสง
การทดสอบด้านสิ่งแวดล้อม: อุณหภูมิ (-40~75°C), ความชื้น, การสั่นสะเทือน
เบิร์นอิน: การดำเนินการที่มีโหลดสูง ตรวจสอบการสูญเสียแพ็กเก็ตและความเสถียร
การตรวจสอบขั้นสุดท้าย: ลักษณะที่ปรากฏ การติดฉลาก การทดสอบซ้ำฟังก์ชันทั้งหมด
3. อุปกรณ์ทดสอบ
เครื่องวิเคราะห์สเปกตรัมแสง (OSA)
เครื่องกำเนิดทราฟฟิก (ทรูพุต, เวลาแฝง)
เครื่องวิเคราะห์โปรโตคอล (TCP/IP, VLAN)
ห้องสิ่งแวดล้อมและโต๊ะสั่นสะเทือน
4. เอกสารประกอบ
บันทึกการทดสอบฉบับสมบูรณ์ (รายงาน การสอบเทียบ การรับรอง)
ระบบ QC สำหรับการตรวจสอบย้อนกลับและการติดตามข้อบกพร่อง
5. การปรับปรุงอย่างต่อเนื่อง
การวิเคราะห์สาเหตุที่แท้จริง (RCA)
ห่วงความคิดเห็นของลูกค้า
การฝึกอบรมพนักงานอย่างสม่ำเสมอ
ผลลัพธ์: ความน่าเชื่อถือที่สูงขึ้น อัตราความล้มเหลวที่ลดลง ต้นทุนหลังการขายที่ลดลง
