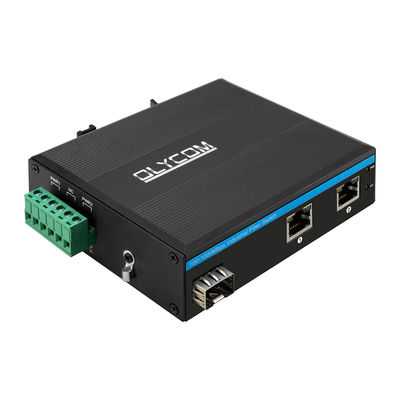

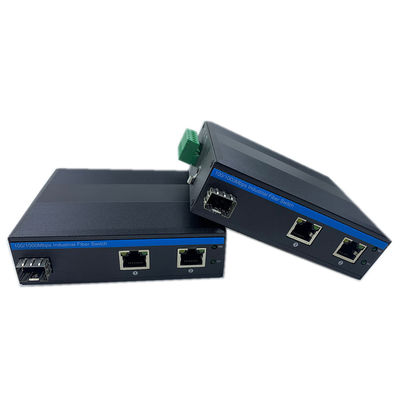

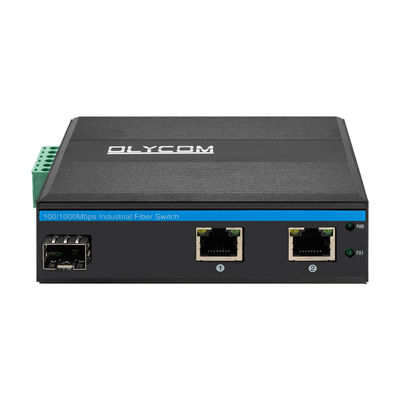

Olycom Gigabit 15.4W 30W PoE Rugged Network Switch
บทนำของ Industrial Ethernet Switch
ซีรีส์ IM-FP122GE เป็นสวิตช์ไฟเบอร์ PoE สำหรับอุตสาหกรรม 10/100/1000 Mbps ที่มี
การออกแบบเกรดอุตสาหกรรมที่เชื่อถือได้สามารถรับประกันการทำงานที่ต่อเนื่องและเสถียรของระบบอัตโนมัติ
ข้อมูลจำเพาะของ Industrial Fiber Switch
| ชื่อผลิตภัณฑ์ | Gigabit Unmanaged Industrial PoE Fiber Switch (1F+2TP) |
| หมายเลขรุ่น | IM-FP122GE |
| พอร์ต |

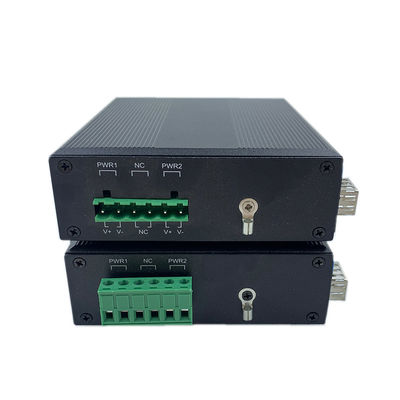

1x100/1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 2x10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) 1x6-PIN Power Terminal Block |
| โปรโตคอล |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
| คุณสมบัติการสลับ |
โหมดการส่ง: การจัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ: <10us แบนด์วิดท์ของระบบ: 6Gbps (ไม่มีการติดขัดในการรับส่งข้อมูล) อัตราการส่งต่อ: 8.928Mmps MAC: 4K ขนาดบัฟเฟอร์แพ็กเก็ต: 1.75Mb |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดเกลียวแบบไม่มีฉนวน (≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่าคู่บิดเกลียวแบบมีฉนวน (≤100m) |
| ไฟ LED |
พลังงาน, ไฟเบอร์, เครือข่าย, PoE PWR: พลังงาน
ไฟเบอร์: FX1 เปิด: การส่งสัญญาณเป็นปกติ ปิด: การส่งสัญญาณไม่ปกติ (โมดูลออปติคัลผิดพลาดหรือไม่เชื่อมต่อ)
สีส้มทองแดง: ไฟแสดงสถานะ PoE เปิด: PoE กำลังทำงาน ปิด: PoE ไม่ทำงานหรือนี่คืออุปกรณ์ Non-PoE
สีเขียวทองแดง: ไฟแสดงสถานะความเร็ว เปิด: ความเร็วในการส่งข้อมูลคือ 1000Mbps กะพริบ: ในการส่ง ปิด: ไม่ได้เชื่อมต่อหรือความเร็วในการทำงานคือ 10/100Mbps |
เกี่ยวกับ PoE
แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ PoE: 48V (สูงสุด 52V)
กำลังไฟเอาต์พุตแหล่งจ่ายไฟ PoE เดียว: 30W (พอร์ต 1~4)
งบประมาณรวม: 120W
แรงดันไฟขาออก PoE: 48V
การเชื่อมต่อย้อนกลับ: รองรับ
การใช้พลังงาน: โหลดเต็มที่ไม่มี PoE≤5W
การเดินสาย PoE: 1/2 (V+), 3/6 (V-)
มาตรฐานอุตสาหกรรม
ESD: IEC61000-4-2, ±15KV อากาศ, ±6KV สัมผัส
EFT: IEC61000-4-4, ทั่วไป ±6KV
ไฟกระชาก: IEC61000-4-5, Differential ±2KV, Common±6KV
การรับรอง
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
รายการบรรจุภัณฑ์
หมายเหตุ
อุปกรณ์เสริม (ขายึดราง DIN, โมดูลออปติคัล, แหล่งจ่ายไฟ, สายแพทช์, สายเคเบิลเครือข่าย ฯลฯ) ไม่รวมอยู่ในกล่องบรรจุภัณฑ์ โปรดเตรียมเองหรือซื้อทั้งชุดจากเรา
ข้อมูลกล่องขนส่ง
ขนาดผลิตภัณฑ์: 11.4*9.3*3.5cm
ขนาดกล่องด้านใน: 23*16.5*5.8cm
น้ำหนักผลิตภัณฑ์: 0.35Kg
น้ำหนักบรรจุภัณฑ์: 0.45Kg
ขนาดกล่องหลัก: 67*33*47cm
ปริมาณการบรรจุ: 40 ชิ้น
น้ำหนักบรรจุภัณฑ์: 20Kg
| โมดูลออปติคัลสำหรับอุตสาหกรรม | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| แหล่งจ่ายไฟ DIN สำหรับอุตสาหกรรม | |
| IM-DAC220/DC48V1.6A | AC220V ถึง DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A | AC220V ถึง DC48V2.5A, -40℃～70℃ |
