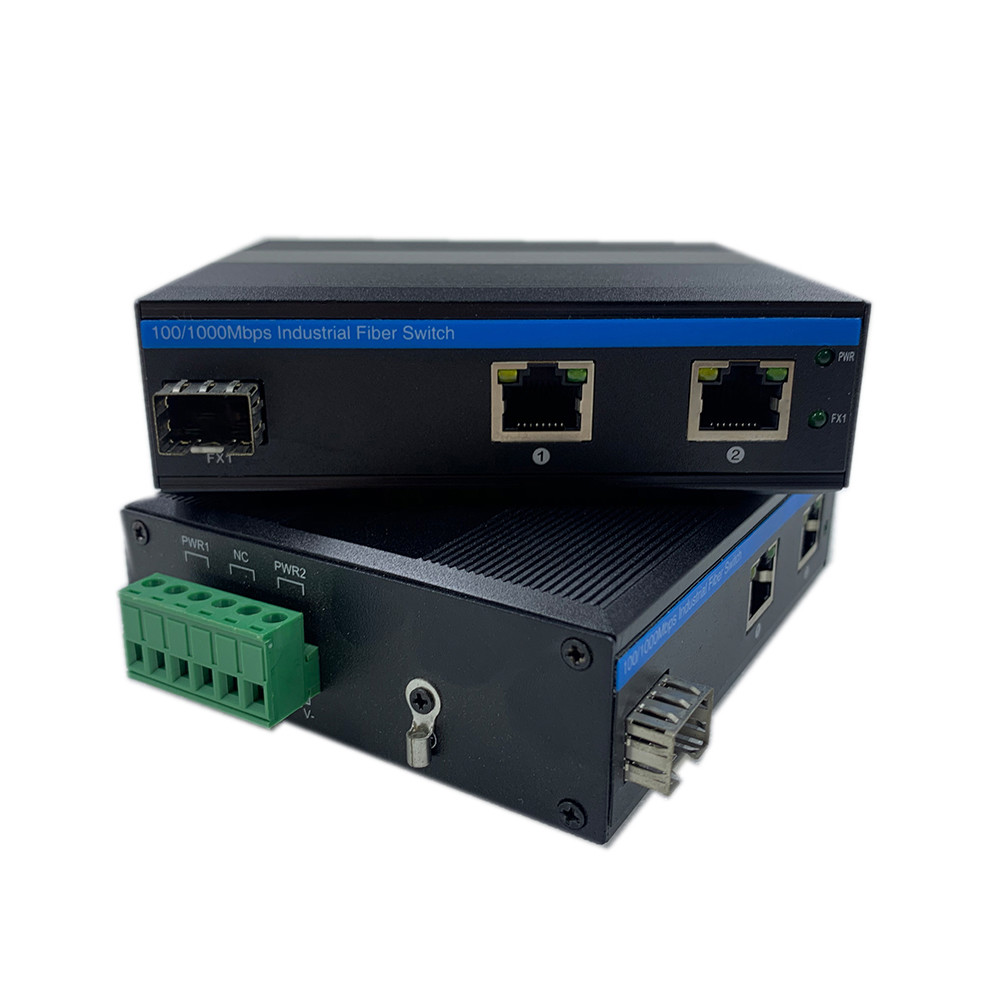

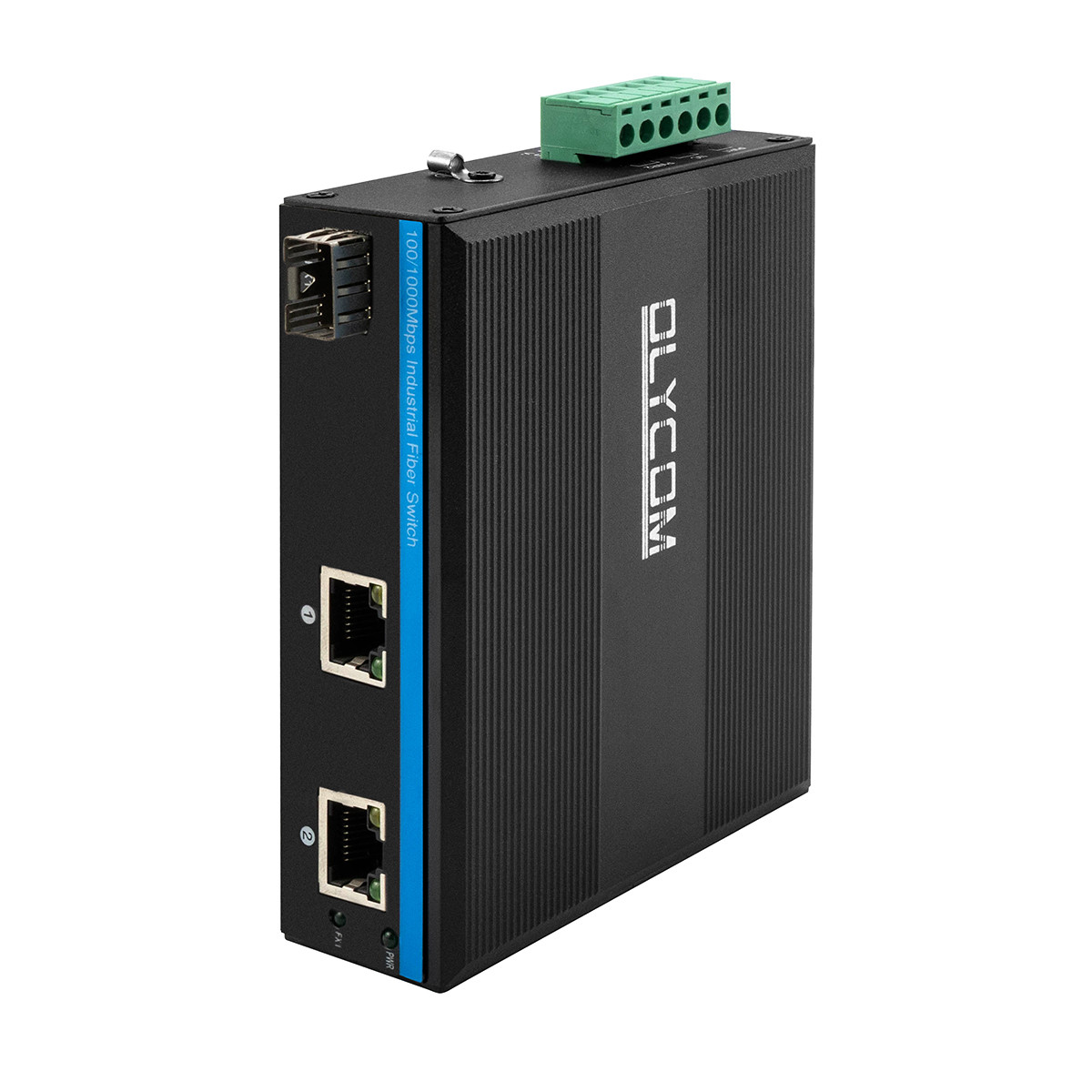

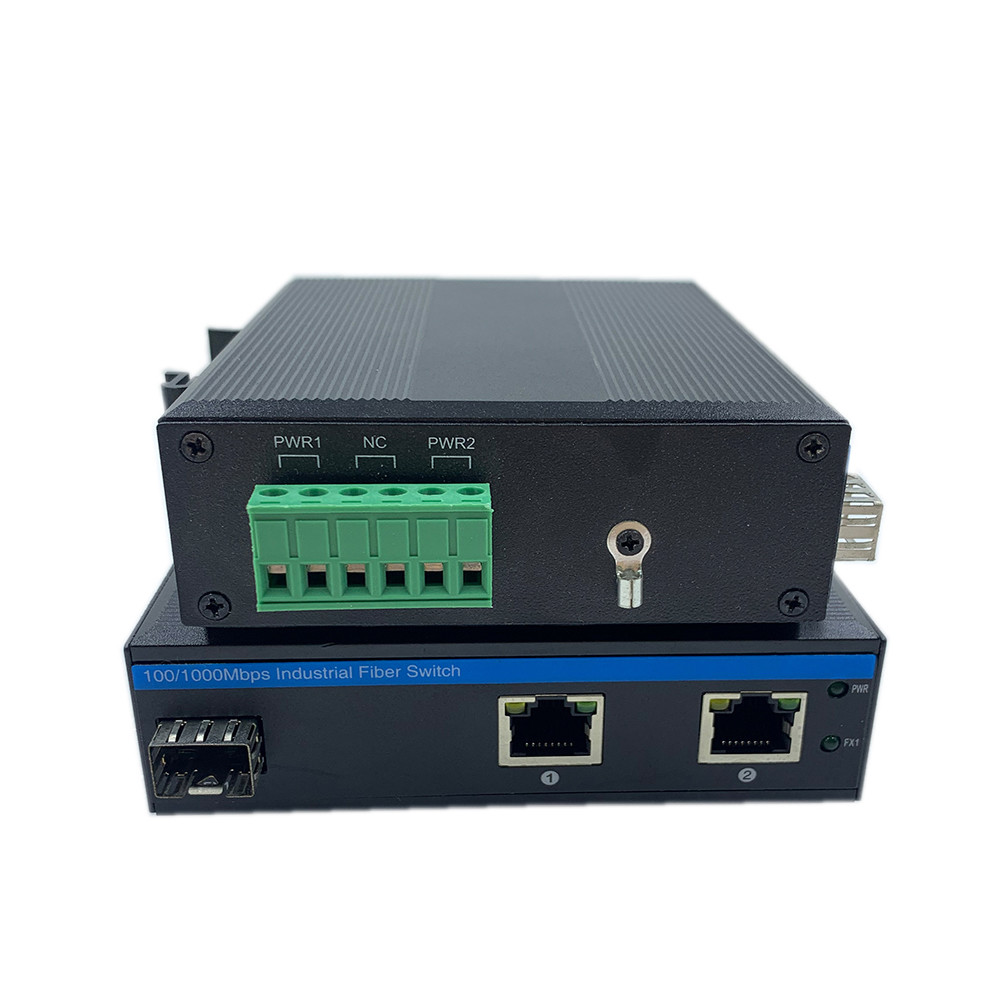

สวิตช์ไฟเบอร์ออปติกอุตสาหกรรม Gigabit Rugged Ethernet
คุณสมบัติหลักของสวิตช์เครือข่าย Gigabit
เป็นโซลูชันที่เหมาะสมที่สุดสำหรับ IP Surveillance, ลม, ไฟฟ้า, รถไฟใต้ดิน PIS, ระบบอัตโนมัติในการประกอบ, SCADA พลังงาน, การบำบัดน้ำเสีย, โลหะวิทยา, การขนส่งอัจฉริยะ, การขนส่งทางราง, กองทัพและอุตสาหกรรมอื่นๆ
ข้อมูลจำเพาะของสวิตช์ไฟเบอร์กลางแจ้ง
| ชื่อผลิตภัณฑ์ | สวิตช์ไฟเบอร์อุตสาหกรรม 10/100/1000Mbps (1F+4=2TP) |
| หมายเลขรุ่น | IM-FS120GE |
| พอร์ต |
1x100/1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 2x10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) 1x6-PIN Power Terminal Block |
| โปรโตคอล |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) |
| คุณสมบัติการสลับ |
โหมดการส่ง: จัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ:<10us แบนด์วิดท์ของระบบ: 6Gbps (ไม่ติดขัด) อัตราการส่งต่อ: 8.928Mmps MAC: 4K ขนาดบัฟเฟอร์แพ็กเก็ต: 1.75Mb |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 สายคู่บิดเกลียวแบบไม่มีฉนวน(≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่าสายคู่บิดเกลียวแบบมีฉนวน(≤100m) |
| ไฟ LED |
พลังงาน, ไฟเบอร์, เครือข่าย, PoE PWR: พลังงาน
ไฟเบอร์: FX1 เปิด: การส่งสัญญาณเป็นปกติ ปิด: การส่งสัญญาณไม่ปกติ (โมดูลออปติคัลผิดพลาดหรือขาดการเชื่อมต่อ)
สีส้มทองแดง: ตัวบ่งชี้ PoE เปิด: PoE กำลังทำงาน ปิด: PoE ไม่ทำงานหรือไม่ใช่อุปกรณ์ Non-PoE
สีเขียวทองแดง: ตัวบ่งชี้ความเร็ว เปิด: ความเร็วในการส่งข้อมูลคือ 1000Mbps กะพริบ: อยู่ในระหว่างการส่ง ปิด: ขาดการเชื่อมต่อหรือความเร็วในการทำงานคือ 10/100Mbps |
| การใช้พลังงาน | โหลดเต็มที่≤5W |

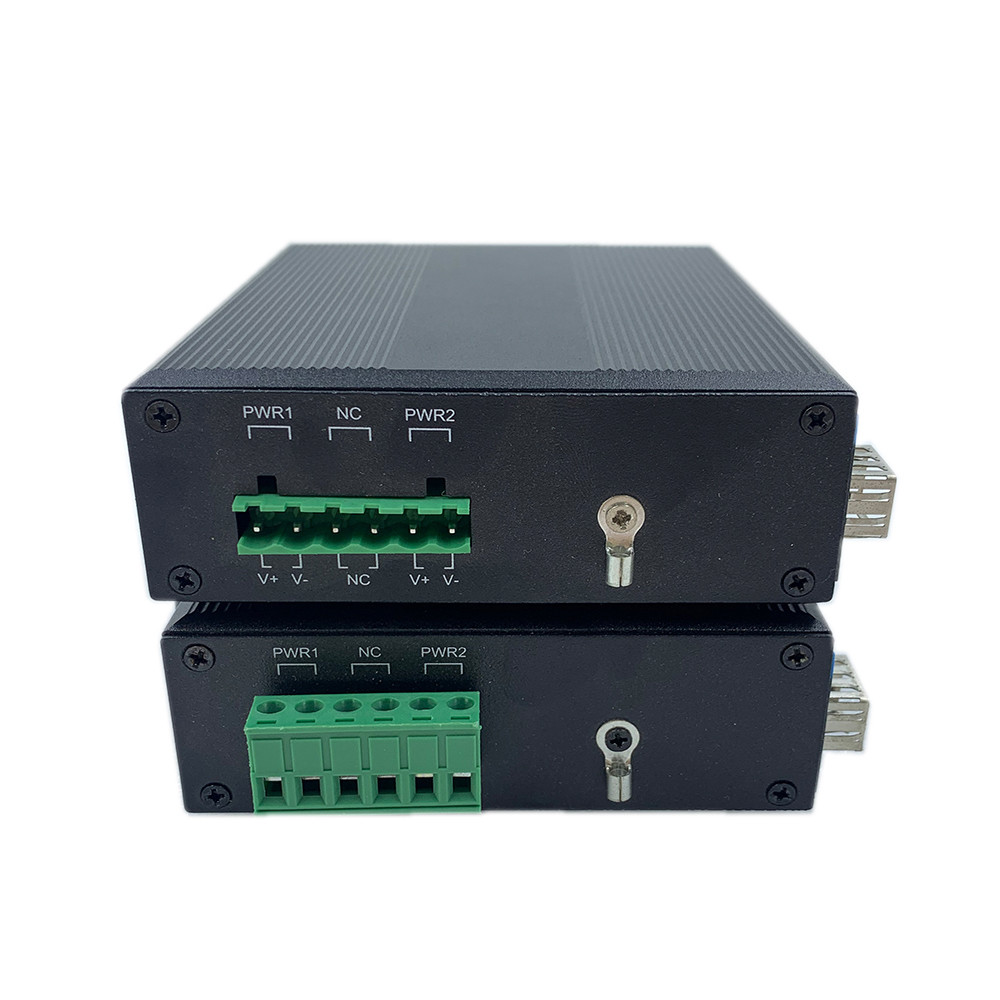

| แหล่งจ่ายไฟ |
อินพุต DC12V~DC52V ซ้ำซ้อน โดยทั่วไป DC12V/DC24V/DC48V การเชื่อมต่อย้อนกลับ: รองรับ |
| สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°C～75°C อุณหภูมิในการจัดเก็บ: -40°C～85°C ความชื้นในการทำงาน: 10%～90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95%, ไม่มีการควบแน่น |
| มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV อากาศ, ±6KV สัมผัส EFT: IEC61000-4-4, ทั่วไป ±6KV ไฟกระชาก: IEC61000-4-5, Differential ±2KV, Common±6KV |
| การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
| ข้อมูลทางกล |
เปลือก: เปลือกโลหะลูกฟูก, ระดับ IP40 ขนาด: 114*93*35mm วิธีการติดตั้ง: การติดตั้งบนราง Din/ผนัง น้ำหนัก: 0.35Kg/0.45Kg (สุทธิ/รวม) |
| การรับประกัน | 3 ปี, การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน |
การประยุกต์ใช้สวิตช์ LAN 3 พอร์ต
รายการบรรจุภัณฑ์
หมายเหตุ
อุปกรณ์เสริม (ขายึดราง DIN, โมดูลออปติคัล, แหล่งจ่ายไฟ, สายแพทช์, สายเคเบิลเครือข่าย ฯลฯ) ไม่รวมอยู่ในกล่องบรรจุภัณฑ์ โปรดเตรียมเองหรือซื้อทั้งชุดจากเรา
ข้อมูลกล่องขนส่ง
ขนาดผลิตภัณฑ์: 11.4*9.3*3.5cm
ขนาดกล่องด้านใน: 23*16.5*5.8cm
น้ำหนักผลิตภัณฑ์: 0.35Kg
น้ำหนักบรรจุภัณฑ์: 0.45Kg
ขนาดกล่องหลัก: 67*33*47cm
ปริมาณการบรรจุ: 40 ชิ้น
น้ำหนักบรรจุภัณฑ์: 20Kg
| โมดูลออปติคัลอุตสาหกรรม | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX(1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U(TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D(TX 1550 RX1310) |
| แหล่งจ่ายไฟ DIN อุตสาหกรรม | |
| IM-DAC220/DC12V1.67A | AC220V ถึง DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A | AC220V ถึง DC24V1A, -30℃～70℃ |
หมายเหตุ
รุ่นที่ทำเครื่องหมายไว้มักใช้สำหรับชุดโซลูชันทั้งหมด
คำถามที่พบบ่อย
1, ใช้ชิปอะไร?
Olycom: Realtek
2, ฉันสามารถปรับแต่งได้หรือไม่?
Olycom: ใช่
เราสนับสนุนบริการ OEM เช่น โลโก้ ชื่อรุ่น ป้ายกำกับ หน้ากาก PVC และชิ้นส่วนผลิตภัณฑ์ (ชุดติดตั้ง, ขั้วต่อไฟ ฯลฯ)
3, ฉันสามารถเชื่อมต่อกับอุปกรณ์ 10/100M ได้หรือไม่?
Olycom: ใช่
พอร์ตไฟเบอร์รองรับโมดูลออปติคัล 100M หรือ 1G, plug-and-play, ไม่ต้องมีการกำหนดค่าเพิ่มเติม
พอร์ตทองแดงเป็นแบบปรับได้อัตโนมัติ 10/100/1000M
4, มีการจัดการหรือไม่?
Olycom: ไม่
เป็นเพียง plug-and-play ง่ายๆ แต่เรามีรุ่นที่มีการจัดการ (IM-FS120GM)
