การถ่ายทอด DWDM ที่มีความสอดคล้อง 400G สายใยเดียว สําหรับการใช้งานในเครือข่ายระยะไกล

โครงการนี้ใช้โพลตฟอร์ม Olycom OM5800 ด้วยสถาปัตยกรรมดังต่อไปนี้

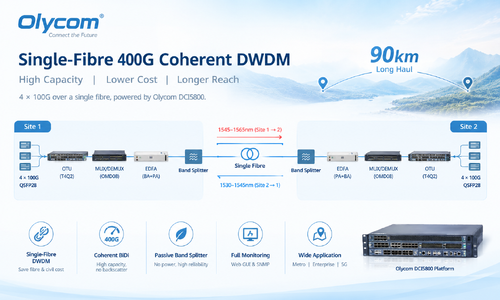

ด้านลูกค้า → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → แบนด์สปลิตเตอร์ → สายใยเดียว → แบนด์สปลิตเตอร์ → EDFA (PA+BA) → MUX/DEMUX → OTU → ด้านลูกค้า

คีย์ในการทําให้การถ่ายทอดที่สอดคล้องได้ด้วยเส้นใยเดียว คือ เครื่องแบนด์สปลิเตอร์ (Band Splitter) ซึ่งแบ่งแบนด์ C เป็นแบนด์ความยาวคลื่นที่แยกออกเป็นสองแบนด์

• แผนสีแดง (1545 1565nm) ∙ ขนส่งการจราจรจากสถานที่ 1 ไปยังสถานที่ 2
• แบนด์สีฟ้า (1530 ∼1545nm) ขนส่งการจราจรจากเว็บ 2 ไปยังเว็บ 1

รายการโมดูล CFP2 ที่มีความสอดคล้อง 400Gตัวมันเองเป็นเครื่องรับ BiDi ¢ ใช้พอร์ตออปติกเดียว โดยมี Tx บนสายสีแดง และ Rx บนสายสีฟ้า

วิธีนี้กําจัดปัญหาการกระจายกลับในระดับตัวรับ ขณะที่เครื่องแบนด์สปลิเตอร์ให้การแยกระยะความยาวคลื่นแบบเปียกในด้านสาย

ไม่จําเป็นต้องมีเส้นใยพิเศษหรือส่วนประกอบที่ใช้ในการแยกทางสองทิศ

ทําไมต้องใช้ DWDM สายใยเดียว?

คําถาม: ทําไมต้องเลือกไฟเบอร์เดียวแทนไฟเบอร์สองแบบธรรมดา?

DWDM สายใยเดียวลดความต้องการในพื้นฐานสายใยเป็นครึ่ง โดยลดค่าใช้จ่ายในการเช่าสายใยและค่าใช้จ่ายในการก่อสร้างโดยตรง

สําหรับเส้นทางระยะยาว ที่มีไฟเบอร์ที่จํากัดหรือแพง

เครื่องแบนด์สปลิเตอร์ เป็นองค์ประกอบที่ใช้ได้อย่างเต็มที่โดยไม่ต้องการพลังงาน เพิ่มความซับซ้อนอย่างไม่สําคัญในขณะที่เปิดโอกาสให้กับสถาปัตยกรรมเส้นใยเดียว

รวมกับเครื่องรับ BiDi ที่มีความสอดคล้องกัน, การแก้ไขจะให้ความจุ 400G ด้วยผิวหนังใยสีเดียวกันกับระบบช่องเดียวแบบดั้งเดิม

ปริมาตรการใช้งานหลัก

ระยะทาง: 90 กม.

ความสูญเสียความยาว: ~ 25dB

ความจุด้านสาย: 400G (รวม 4 × 100G)

ประเภทเครื่องรับสัญญาณ: 400G Coherent CFP2 BiDi

อินเตอร์เฟซลูกค้า: 4 × 100G QSFP28 (100GBASE-LR4)

การขยายเสียง: OBA20/G12 (Booster) + OPA16/G20 (Pre-amp) ต่อทิศทาง

Mux/Demux: OMD08 8 ช่อง C21 ช่อง C28 100GHz DWDM

เทคโนโลยีเส้นใยเดียว: แบนด์สปลิตเตอร์ (การแยกสีแดง / สีฟ้าในแบนด์ C)

การจัดการ: OM5800 NMS ผ่าน Web GUI และ SNMP

การขยายการใช้งาน: นอกเหนือจากจุดต่อจุด

ขณะที่การจัดจําหน่ายนี้เน้นการเชื่อมโยงระยะยาวจุดต่อจุด แพลตฟอร์ม OM5800 และวิธี BiDi สายใยเดียวเดียวกันสามารถนําไปใช้ได้ในหลายกรณีของเครือข่าย

1. เครือข่ายรถไฟฟ้าและเครือข่ายภูมิภาค

การเชื่อมต่อระหว่างเมืองกับเมืองหรือศูนย์ข้อมูลที่ไฟเบอร์มีประโยชน์สูงกว่าโดยตรงจาก DWDM สายไฟเบอร์เดียว ทําให้ความจุที่ใช้ได้ในพื้นฐานปัจจุบันเพิ่มเป็นสองเท่า

2เครือข่ายธุรกิจและคัมพัส

องค์กรที่มีไฟเบอร์มืดที่จํากัดระหว่างคัมพัสหรืออาคารสามารถใช้ DWDM สายไฟเบอร์เดียวเพื่อให้ความกว้างของแบนด์วิดสูงสุดโดยไม่ต้องใช้ไฟเบอร์เพิ่มเติม

3โมบายแบคฮอลล์ และ 5G ฟรอนท์ฮอลล์

เมื่อเครือข่าย 5G ขยายขนาด ลิงค์หน้าและหลังต้องการการขนส่งความจุสูงและความช้าต่ํามากขึ้นDWDM ที่มีความสอดคล้องกับเส้นใยเดียว ให้ช่องทางการปรับปรุงที่มีประสิทธิภาพ โดยไม่ต้องมีการเปลี่ยนแปลงพื้นฐานเส้นใยขนาดใหญ่.

คํา ถาม ที่ ถาม บ่อย

คําถาม: เครื่องแบนด์สปลิเตอร์แก้ปัญหาของแบนด์สปริเตอร์ได้อย่างไร?

เครื่องแบนด์สปลิทเตอร์ แผนทิศทางการส่งสัญญาณแต่ละอันให้กับส่วนที่แตกต่างกันของ C-band ‡แดง (1545 ‡1565nm) และสีฟ้า (1530 ‡1545nm)เนื่องจาก BiDi CFP2 ผ่านและรับในช่วงความยาวคลื่นที่แตกต่างกัน, แสงที่กระจายกลับของตัวเองจะตกนอกช่วงรับและถูกกรองออกไป, ป้องกันการแทรกแซง

ถาม: เครื่องแยกวงจรเป็นส่วนประกอบที่ใช้ได้หรือไม่

เปล่า เครื่องแยกแผ่นมีสภาพเปรียบเต็มที่ ต้องการพลังงานไม่ และไม่นําจุดความผิดพลาดที่ใช้งานเข้า ซึ่งส่งผลให้มีความน่าเชื่อถือโดยรวมของวิธีแก้ไขเส้นเดียว

ถาม: ปลาตฟอร์ม OM5800 สามารถจัดการได้ไกลไหม?

ครับ OM5800 NMS ให้บริการ GUI ที่ใช้เว็บ เพื่อติดตามปริมาตรการของตัวรับทั้งหมดในเวลาจริง รวมถึงพลังงาน Tx/Rx ต่อช่องทาง รากเตือน อุณหภูมิ โวลเตจ และสถานะ LOSการบูรณาการการสํารวจ SNMP ยังสนับสนุนสําหรับระบบจัดการเครือข่ายอัตโนมัติ.

Q: อินเตอร์เฟซลูกค้าใดที่รองรับ?

การ์ด T4Q2 OTU รองรับ 4 × 100G QSFP28 ผิวหน้าลูกค้า, รวบรวมเป็นสัญญาณด้านเส้น CFP2 ที่มีความสอดคล้อง 400G เดียว.แพลตฟอร์มยังรองรับการตั้งค่าความจุสูงขึ้นสําหรับการเติบโตของเครือข่ายในอนาคต.
