ระยะสั้น 200G ถึง 400G DWDM DCI Scalable Solution

ภาพรวมโครงการ

ลูกค้าต้องการระบบส่ง DWDM จุดต่อจุดขนาดสูง เพื่อเชื่อมต่อระหว่างสถานที่ศูนย์ข้อมูลสองแห่งผ่านพื้นฐานไฟเบอร์มืดที่มีอยู่

ความต้องการหลักประกอบด้วย:

ลูกค้าวางแผนที่จะเปิดให้บริการ 20 x 10G เท่านั้นในช่วงแรก และขยายให้บริการ 40 x 10G ต่อไป โดยไม่ต้องเปลี่ยนแพลตฟอร์ม DWDM ที่มีอยู่

เป้าหมายการออกแบบ

การออกแบบโครงการเน้นเป้าหมายด้านวิศวกรรมต่อไปนี้

• รองรับการถ่ายทอดความเชื่อมโยง 200G ผ่านเส้นใย 50 กม.

• อํานวยความสะดวกในการปรับปรุง 400G

• รับประกันความมั่นคงในการถ่ายทอดสูงภายใต้ 15 ~ 18dB ความอ่อนแอไฟเบอร์

• ให้ความสะดวกในการป้องกันทางแสง

• ลด CAPEX ให้น้อยที่สุด ระหว่างการใช้งานระยะที่ 1

• รักษาการลงทุนในชั้นออปติก เพื่อการขยายในอนาคต

สถาปัตยกรรมการแก้ไข

การแก้ไขที่เสนออยู่บนพื้นฐานOlycom OM5800 DCI-BOX ระบบ DWDM ที่มีความสอดคล้อง.

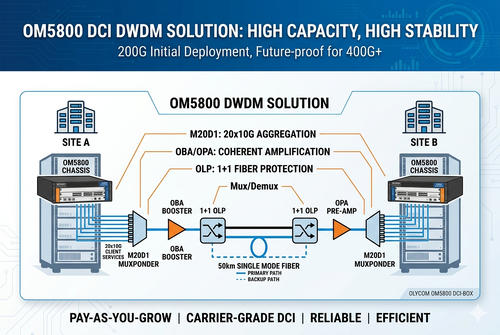

1. สถาปัตยกรรมระบบ

สถานที่ A
↓
โปรแกรม DWDM OM5800
↓
สายไฟเบอร์แบบเดียว 50 กม.
↓
โปรแกรม DWDM OM5800
↓
สถานที่ B

2การตั้งค่าอุปกรณ์

2.1 ชั้นออปติก

2.2 ชั้นไฟฟ้า

ขั้นตอนที่ 1 การจัดจําหน่าย 200G

ขั้นตอนที่ 2 การขยาย 400G

รายละเอียดการออกแบบวิศวกรรม

1. การรวมบริการลูกค้า

การ์ด muxponder M20D1 รวบรวมบริการลูกค้า 10GE จํานวน 20 บริการเป็นหนึ่งความยาวคลื่นทางออปติกที่สอดคล้อง 200G

ลักษณะทางเทคนิค

โมดูล CFP2-DCO ที่มีความสอดคล้อง ให้ความอดทน OSNR ที่ดีขึ้นและผลการส่งที่ดีขึ้น เมื่อเทียบกับออทติกสีเทาแบบดั้งเดิม

2การวิเคราะห์งบประมาณของสายไฟฟ้า

สภาพของเส้นใย

เนื่องจากความอ่อนแอทางออนไลน์ทั้งหมดใกล้ขั้นต่ําความรู้สึกของตัวรับที่สอดคล้องกัน, การขยาย EDFA ถูกนํามาใช้.

การออกแบบการกระตุ้นของ EDFA

การแก้ไขใช้:

สามารถเพิ่มการขยายสาย OLA แบบเลือกได้ สําหรับการใช้งานในอนาคตที่มีความจุสูงกว่า

ลักษณะของ EDFA

การออกแบบเครื่องขยายเสียงให้ความปลอดภัย OSNR ที่เพียงพอสําหรับการถ่ายทอด 200G ที่มีความสอดคล้องในช่วงแสงทั้งหมด

3การวางแผนช่อง DWDM

ระยะที่ 1

ระยะที่ 2

แพลตฟอร์ม OMD08 รองรับความยาวคลื่นสูงสุด 8 ช่วงบนเครือ DWDM 50GHz ทําให้การย้ายไปยัง:

• ความยาวคลื่นที่สอดคล้อง 400G

• ความยาวคลื่นที่สอดคล้อง 800G

• เครือข่าย ROADM

• สถาปัตยกรรม DCI หลายสถานที่

4. การออกแบบการป้องกันทางแสง

เพื่อรับประกันความต่อเนื่องในการให้บริการ ระบบรวม OP1 ป้องกันสายแสง

ลักษณะป้องกัน

อุปกรณ์ป้องกัน

1ในสภาพปกติ การจราจรเดินบนเส้นทางแสงหลัก, sไฟเบอร์อคอนดารียังคงรอคอย

2เมื่อเกิดการทําลายหรือตัดเส้นใย: การติดตามพลังงานทางแสงพบความผิดปกติ

OP1 เปลี่ยนการจราจรเป็นทางสํารองโดยอัตโนมัติและการหยุดการใช้งานถูกลดให้น้อยที่สุดเป็นมิลลิวินาที

สถาปัตยกรรมนี้ช่วยปรับปรุงความพร้อมของเครือข่ายและความน่าเชื่อถือของ SLA ได้อย่างสําคัญ

5กลยุทธ์การขยายในอนาคต

ลูกค้าขอความสามารถในการปรับขนาดในระยะยาว โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ขนาดใหญ่

แพลตฟอร์ม OM5800 รองรับ:

ลูกค้าสามารถเพิ่มความกว้างแบนด์วิทของบริการได้อย่างช้า ๆ ในขณะที่ใช้ใหม่:

• ชาซีที่มีอยู่

• DWDM mux/demux

• เครื่องเสริมเสียงแสง

• ระบบป้องกัน

• โครงสร้างไฟเบอร์

ทําให้ลดต้นทุนการปรับปรุงในอนาคต และการขัดแย้งการดําเนินงานให้น้อยที่สุด

การใช้งานในระดับราค

การตั้งค่าที่แนะนําตามสถานที่

ข้อดีทางการดําเนินงาน

1ความน่าเชื่อถือสูง:เทคโนโลยีการขนส่งที่สอดคล้อง

• การป้องกันแสง 1+1
• พลังงานไฟฟ้าที่เหลือ
• การฟื้นฟูความผิดพลาดอย่างรวดเร็ว

2การใช้ไฟเบอร์อย่างมีประสิทธิภาพ

• การให้บริการ 10GE มากมายผ่านคู่ไฟเบอร์เดียว
• จํานวนไฟเบอร์ที่เช่าที่ลดลง
• เส้นทางการปรับปรุงที่เรียบง่าย

3อาร์คิเทคชันแบบโมดูล

• การ์ดบริการที่เปลี่ยนได้ในอากาศร้อน
• อุปกรณ์ออนไลน์ที่สามารถปรับขนาดได้

4การสถาปัตยกรรมระดับผู้ดําเนินการ

• การสนับสนุนการติดตามทางแสง
• ความสามารถในการบูรณาการ OTDR
• การตรวจสอบความยาวคลื่น OCM
• การบูรณาการจัดการเครือข่าย

สรุป

แพลตฟอร์ม DWDM ที่มีความสอดคล้อง OM5800 ได้ส่งผลให้กับการแก้ไขการส่ง DCI ที่สามารถปรับขนาดและระดับตัวนําได้สําเร็จสําหรับเครือข่ายออทติกของรถไฟฟ้าใต้ดิน 50 กม.

โครงการได้ผล:

• การจัดจําหน่าย 200G ครั้งแรก

• เส้นทางการอพยพที่เรียบร้อยไปสู่ 400G

• การส่งสัญญาณที่น่าเชื่อถือมากกว่า 15 ~ 18dB ความสูญเสียทางแสง

• การสลับการป้องกันทางแสงอย่างรวดเร็ว

• การคุ้มครองการลงทุนในพื้นฐานระยะยาว

กรณีนี้แสดงถึงความยืดหยุ่นและความสามารถในการปรับขนาดของแพลตฟอร์ม OM5800 สําหรับ DCI องค์กร, การขนส่งผู้ขนส่ง, และการใช้งานร่องรอยทางออนไลน์ของเมโทร.
