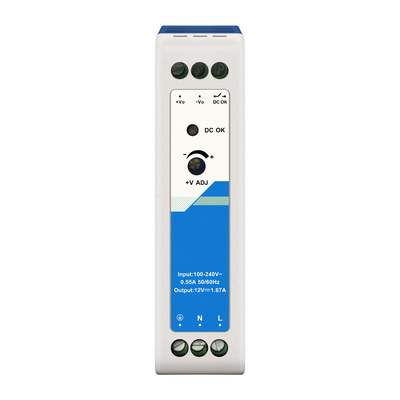

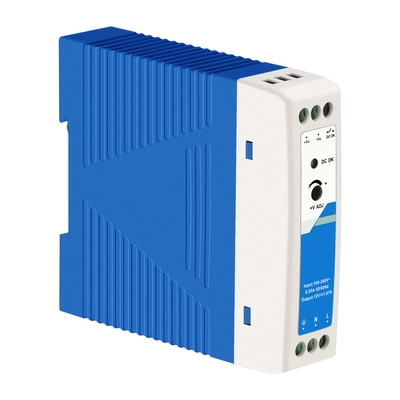

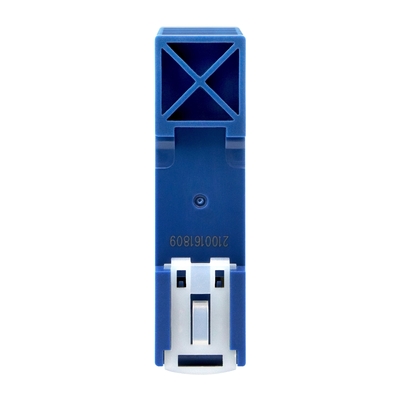

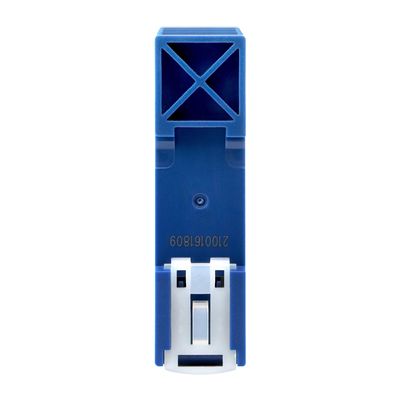

แหล่งจ่ายไฟ DIN อุตสาหกรรม 12V
บทนำ
IM-DAC220/DC12V1.67A แปลง AC220V เป็น DC12V สำหรับสวิตช์ PoE อุตสาหกรรมที่มี
ด้วยประสิทธิภาพ EMC ที่ดี, ภูมิคุ้มกันต่อสัญญาณรบกวนและความน่าเชื่อถือ, สามารถรับประกันการทำงานที่เสถียรและต่อเนื่องของระบบอัตโนมัติ
ข้อมูลทางเทคนิค
| อินพุต | |||||
| รายการ | เงื่อนไขการทำงาน | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย |
| ช่วงแรงดันไฟฟ้าอินพุต | อินพุต AC | 85 | 264 | VAC | |
| อินพุต DC | 120 | 370 | VDC | ||
| ความถี่แรงดันไฟฟ้าอินพุต | อินพุต AC | 47 | 63 | Hz | |
| กระแสอินพุต | 115VAC | 0.55 | A | ||
| 230VAC | 0.35 | ||||
| กระแสกระชาก | 115VAC (สตาร์ทเย็น) | 20 | |||
| 230VAC (สตาร์ทเย็น) | 35 | ||||
| กระแสไฟรั่ว | 240VAC | <0.5mA | |||
| เสียบขณะร้อน | ไม่พร้อมใช้งาน | ||||
| เอาต์พุต | ||||||||||
| รายการ | เงื่อนไขการทำงาน | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย | |||||
| ความแม่นยำแรงดันเอาต์พุต | ช่วงโหลดเต็ม/48V | ±1.0 | % | |||||||
| การควบคุมแรงดันไฟฟ้า | โหลดที่กำหนด | ±1.0 | ||||||||
| การควบคุมโหลด | 230VAC | ±1.0 | ||||||||
| โหลดขั้นต่ำ | 0 | |||||||||
| ระลอกคลื่นและสัญญาณรบกวน |
แบนด์วิดท์ 20MHz (ค่าจากยอดถึงยอด) |
100 | 120 | mV | ||||||
| สัมประสิทธิ์อุณหภูมิ | ±0.03 | %/°C | ||||||||
| เวลาคงแรงดัน | 115VAC | 20 | ms | |||||||
| 230VAC | 50 | |||||||||
| สัญญาณ DC OK |
ปรับแรงดันเอาต์พุตได้ ช่วง ADJ |
9-13.5V/40mA | ||||||||
| การป้องกันกระแสเกิน | ≥125% Io, โหมดกระแสคงที่, กู้คืนเอง | |||||||||
| การป้องกันการลัดวงจร |
โหมดกระแสคงที่ กู้คืนอัตโนมัติ หลังจากเงื่อนไขข้อผิดพลาดถูกลบออก |
|||||||||
|
การป้องกันแรงดันเกิน
|
≤16.2V |
แรงดันเอาต์พุตกระตุก
|
||||||||
| ทั่วไป | ||||||||||
| รายการ | เงื่อนไขการทำงาน | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย | |||||
|
การทดสอบฉนวน
|
อินพุต- |
การทดสอบความแข็งแรงทางไฟฟ้า 1 นาที, กระแสไฟรั่ว<10mA | 4000 | VAC | ||||||
| อินพุต-เอาต์พุต | 2000 | |||||||||
| เอาต์พุต- |
500 | |||||||||
|
ฉนวน ความต้านทาน |
อินพุต- |
แรงดันทดสอบ: 500VDC | 100 |
MΩ
|
||||||
| อินพุต-เอาต์พุต | ||||||||||
| เอาต์พุต- |
||||||||||
| อุณหภูมิในการทำงาน | -30 | +70 | °C | |||||||
| อุณหภูมิในการจัดเก็บ | -40 | +85 | ||||||||
| ความชื้นในการจัดเก็บ | ไม่ควบแน่น | 10 | 95 | %RH | ||||||
| ความชื้นในการทำงาน | 20 | 90 | ||||||||
| ความถี่สวิตชิ่ง | 230VAC, โหลด 100% | 65 | kHz | |||||||
| การลดทอนกำลัง |
การทำงาน อุณหภูมิ การลดทอน |
50°C ถึง -70°C | 2.5 | %/°C | ||||||
| การลดทอนแรงดันอินพุต | 85VAC-100VAC | 1.33 | %/VAC | |||||||
| มาตรฐานความปลอดภัย |
|
การออกแบบอ้างอิง UL/EN/IEC/BS EN62368-1, UL61010-1, UL508 |
||||||||
| ระดับความปลอดภัย | CLASSI | |||||||||
| MTBF | MIL-HDBK-217F@25°C | >300,000 ชม. | ||||||||
| กลไก | |
| วัสดุตัวเรือน | พลาสติก, ทนความร้อน (UL94V-0) |
| ขนาด | 95.00 x 22.50 x 85.00 มม. |
| น้ำหนัก | 125 กรัม (ทั่วไป) |
| วิธีการระบายความร้อน | การพาอากาศอิสระ |
มาตรฐานและผลการทดสอบ
| ความเข้ากันได้ทางแม่เหล็กไฟฟ้า | |||
| การปล่อย | CE | CISPR32/EN55032 คลาส B | |
| RE | CISPR32/EN55032 คลาส B | ||
| กระแสฮาร์มอนิก | IEC/EN61000-3-2 คลาส A | ||
| ภูมิคุ้มกัน | ESD |
IEC/EN 61000-4-2 สัมผัส ±6KV/อากาศ ±8KV |
เกณฑ์ประสิทธิภาพ A |
| RS | IEC/EN 61000-4-3 10V/m | เกณฑ์ประสิทธิภาพ A | |
| EFT | IEC/EN 61000-4-4 ±2KV | เกณฑ์ประสิทธิภาพ A | |
| Surge | IEC/EN 61000-4-5 สายต่อสาย ±2KV/สายต่อกราวด์ ±4KV | เกณฑ์ประสิทธิภาพ A | |
| CS | IEC/EN61000-4-6 10 Vr.m.s | เกณฑ์ประสิทธิภาพ A | |
| PFMF | IEC/EN61000-4-8 30A/m | เกณฑ์ประสิทธิภาพ A | |
|
แรงดันตก การหยุดชะงักสั้นๆ และความผันผวนของแรงดันไฟฟ้า |
IEC/EN61000-4-11 100% ตก 1 ช่วง 30% ตก 25 ช่วง (50Hz) 30 ช่วง (60Hz) |
เกณฑ์ประสิทธิภาพ B | |
หมายเหตุ
1. ด้วยแรงดันไฟฟ้าอินพุต AC ระหว่าง 85-100VAC และอินพุต DC ระหว่าง 120-140VDC กำลังขับจะต้องลดทอนตามเส้นโค้งการลดทอนอุณหภูมิ
2. ผลิตภัณฑ์นี้เหมาะสำหรับการใช้งานที่ใช้การระบายความร้อนด้วยอากาศตามธรรมชาติ
ตัวเลือกการสั่งซื้อ
| IM-DAC220/DC12V1.67A | AC220V ถึง DC12V1.67A, 20W, ติดตั้งบนราง DIN, -30°C~70°C |
| IM-DAC220/DC24V1A | AC220V ถึง DC24V1A, 24W, ติดตั้งบนราง DIN, -30°C~70°C |
| IM-DAC220/DC48V2.5A | AC220V ถึง DC48V2.5A, 120W, ติดตั้งบนราง DIN, -40°C~70°C |
| IM-DAC220/DC48V5A | AC220V ถึง DC48V5A, 240W, ติดตั้งบนราง DIN, -40°C~70°C |
| IM-DAC220/DC48V10A | AC220V ถึง DC48V10A, 480W, ติดตั้งบนราง DIN, -40°C~70°C |
