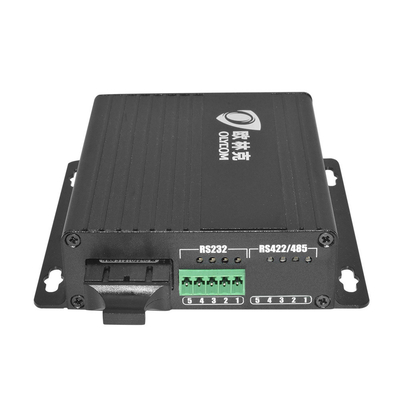

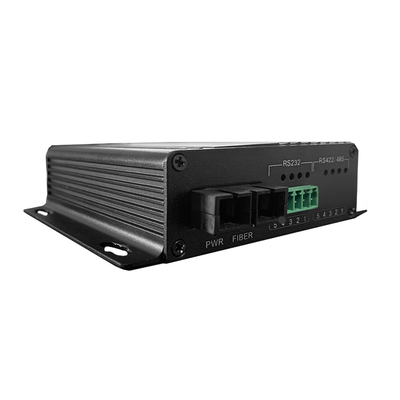

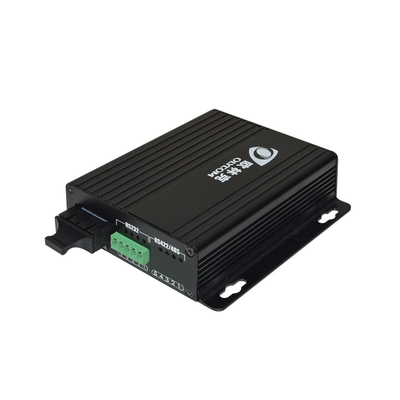

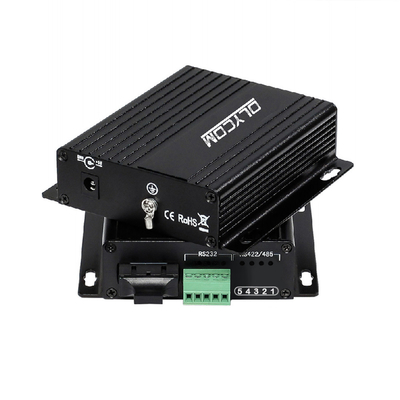

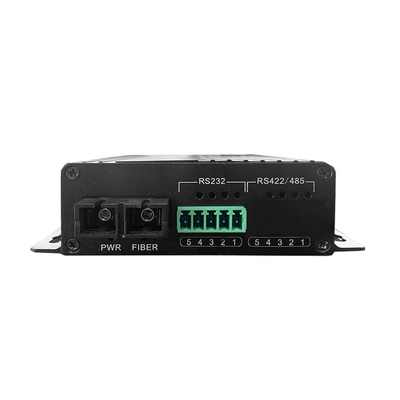

ข้อมูลเรียงลําดับ DIN-Rail RS485 RS422 RS485
เป็นเครื่องแปลงไฟเบอร์ โมเดมไฟเบอร์ออปติก
ลักษณะสินค้าของเครื่องแปลงเส้นใยอุตสาหกรรม
รายละเอียดของโมเดมไฟเบอร์ออปติก
| มาตรฐาน | EIA / TIA RS232, RS-422, RS-485 |
| เครื่องเชื่อมต่อไฟเบอร์ | มาตรฐาน SC, ST/FC ไม่จําเป็น |
| ระยะทางไฟเบอร์ | 50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
| เครื่องเชื่อมต่อลําดับ | RS-232, RS-422, RS-485: เทอร์มินัลฟีนิกซ์ |
| ระยะทางเรียงลําดับ | RS-232 ท่าเรือ 15m, RS-422, RS-485: 1500 เมตร |
| อัตรา | 0-120Kbps |
| อัตรา Baud | 300 บาวด์ ถึง 115,200 บาวด์ |
| RS-485 | D+, D-, GND |
| RS-422 | R+, R-, T+, T-, GND |
| RS-232 | IN, OUT, GND |
| อัตรากําลัง | 2W, 9-52V |
| การป้องกันสแตติก | การป้องกันการสั่นสะเทือนไฟฟ้า 15KV (ESD) |
| การป้องกันการกระตุ้น | การป้องกันแรงกระตุ้น 1500W/วินาที |
| อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| อุณหภูมิในการเก็บ | -40°C ถึง +85°C |
| ความชื้นในการเก็บ | 5% ~ 90% ไม่ลดลง |
| ขนาด | 114*93*35 มิลลิเมตร |
| น้ําหนัก | 0.35kg/pc น้ําหนักสะอาด |
การใช้งาน
FAQ:
1มีซอฟต์แวร์พิเศษสําหรับการใช้เครื่องมือนี้ หรือแค่พล็อก แอนด์ เพลย์
เพียงแค่พลิกและเล่น เมื่อสัญญาณไฟเบอร์ไฟเบอร์ / ซีเรียลมีปัญหา มันหยุดทํางาน
2.เราต้องตั้งค่าอัตรา baud (RS485) ไหม? เครื่องวัด MFM ของเราใช้อัตรา baud 9600 หรือ 19200 จะทํางานกับอัตรา baud เหล่านั้นหรือไม่ หรืออัตรา baud ถูกเลือกโดยอัตโนมัติ
(Olycom) อัตโนมัติการตรวจจับ / 300 Baud ถึง 115,200 Baud ดังนั้นคุณไม่ต้องตั้งอัตรา baud
3ตัวเลือกไฟเบอร์ออปติกคืออะไร?
(Olycom) โมดูลคงหรือสล็อต SFP มีให้เลือก สําหรับโมดูลคง มันอาจเป็น SC / FC / ST ด้วยระยะทางที่แตกต่างกัน ((Singlemode หรือ Multimode)
4ฉันขอสาย RS485 ได้มั้ย? RS232 ไม่จําเป็น
(Olycom) ใช่ มี 3 การ์ด PCB ซีเรียลมีให้เลือก
1, ขนาดสูงสุด 6*RS232 ((2-pin)
2, ขนาดสูงสุด 6*RS485 ((2-pin)
3, Max 3*RS485/RS422 ((RS485 4-pin, RS422 2-pin)
4, การรวม: 1*RS485/RS422+4*RS232 ((2-pin)
2*RS485/RS422+2*RS232 ((2-pin)...
ด้วยตัวเลือกที่ยืดหยุ่นเหล่านี้ โมดูลไฟเบอร์รองรับแบบคงที่หรือ SFP ตามที่กล่าวไว้ข้างต้น
