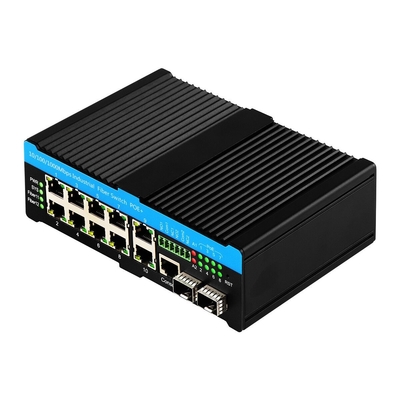

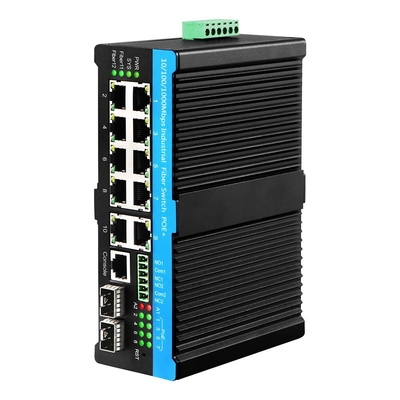

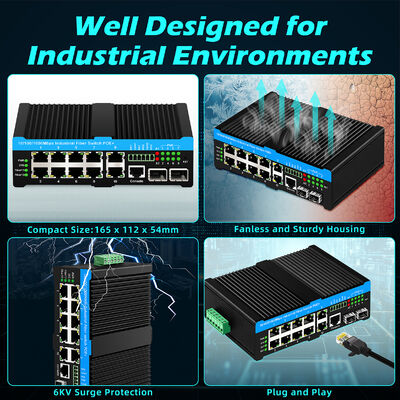

8 ท่า 2.5G Industrial Poe Switch 90w Network POE++ Managed Switch สําหรับกล้อง PTZ

ชื่อผลิตภัณฑ์

10/100/1000Mbps Managed Industrial POE Fiber Switch (2F+10TP)

หมายเลขรุ่น

IM-FP21008GW

พอร์ต

2x 100/1000/2500Base-FX SFP Fiber

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45(รองรับ MDI/MDIX auto-sensing)

มาตรฐาน

IEEE 802.3: 10Base-T 10Mbit/s Ethernet

IEEE 802.3u: 100Base-TX, 100Base-FX, Fast Ethernet

IEEE 802.3z: 1000Base-T Gbit/s Ethernet over ใยแก้วนำแสง

IEEE 802.1d: STP (Spanning Tree Protocol)

IEEE 802.1s: 100Base-TX, 100Base-FX, Fast Ethernet

IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol )

ITU-T G.8032 :ERPS (Ethernet Ring Protection Switching)

IEEE 802.1Q: Virtual LANs (VLAN)

ACL: Port based and MAC based Network,  Access Control, การกรองการเข้าถึงอินเทอร์เฟซการจัดการ

ขยายขนาดเฟรมสูงสุดเป็น 1522Bytes (อนุญาตให้มี Q-tag : ขยายขนาดเฟรมสูงสุดเป็น 9600Bytes.

IEEE 802.3ad: การรวมลิงก์สำหรับลิงก์ขนานกับ LACP(Link Aggregation Control Protocol)

IEEE 802.3x: การควบคุมการไหลสำหรับ Full Duplex

IEEE 802.1ad: Stacked VLANs

IEEE 802.1p: โปรโตคอล QoS/CoS ระดับ 2 LAN สำหรับการจัดลำดับความสำคัญของการรับส่งข้อมูล

IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)

IEEE 802.1az: EEE (Energy Efficient Ethernet)

IEEE802.3af: 15.4W

IEEE802.3at: 30W

IEEE802.3bt: 90W

VLAND ID

4094 IEEE802.1Q VLAN VID

สถาปัตยกรรมสวิตช์

แบนด์วิดท์ระบบ:58Gbps (ไม่ติดขัด)

ขนาด DRAM: 128M    ขนาด Flash: 16M    ขนาดบัฟเฟอร์แพ็กเก็ต: 4Mb

การประมวลผลข้อมูล

Store and Forward

การควบคุมการไหล

IEEE 802.3x สำหรับโหมด Full duplex Back pressure สำหรับโหมด Half duplex

เครือข่าย

คอนเนคเตอร์

8x 10/100/1000Base-TX RJ-45

ฟังก์ชัน Auto MDI/MDI-X,

คอนโซล

RS-232 (RJ-45)

สายเคเบิลเครือข่าย

สายเคเบิล UTP/STP เหนือ Cat. 5e

โปรโตคอล

CSMA/CD

การกลับขั้ว

กระแสเกิน

การป้องกัน

L2 : Mac address SA/DA/VLAN

L2 : Mac address SA/DA/VLAN

CPU Watch Dog

L2 : Mac address SA/DA/VLAN

แหล่งจ่ายไฟ

DC48V (48~57VDC) อินพุตสำรอง หรือ 100-240VAC

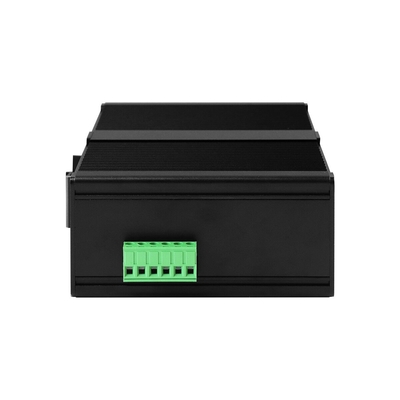

ไฟ (ขั้วต่อแบบถอดได้)

การใช้พลังงาน

3.5W(ไม่มีโหลด)

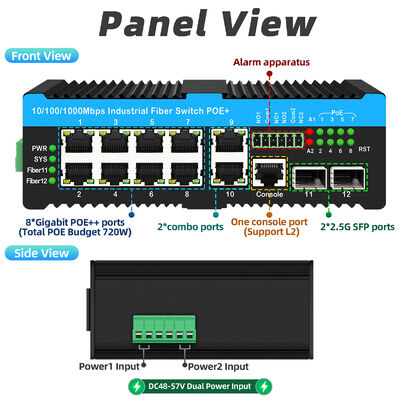

LED

ต่อหน่วย: Power 1 (แดง), SYS (แดง), Alarm

(แดง) PoE(เขียว)

พอร์ต RJ-45: Link/Active (เขียว) Speed(เหลือง)

พอร์ต SFP Fiber: Link/Active (เขียว)

Jumbo Frame

9.6KB

IEEE802.3ac

ขยายขนาดเฟรมสูงสุดเป็น 1522Bytes (อนุญาตให้มี Q-tag

ในแพ็กเก็ต)

ตาราง MAC Address

8K

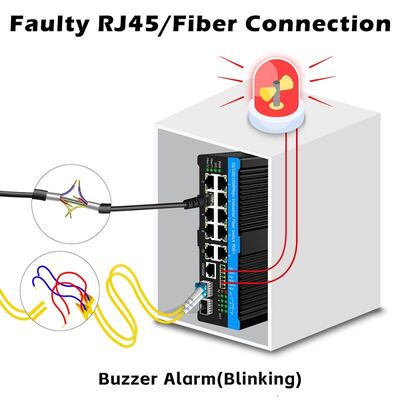

ข้อความแจ้งเตือน

System Syslog, สัญญาณเตือนรีเลย์

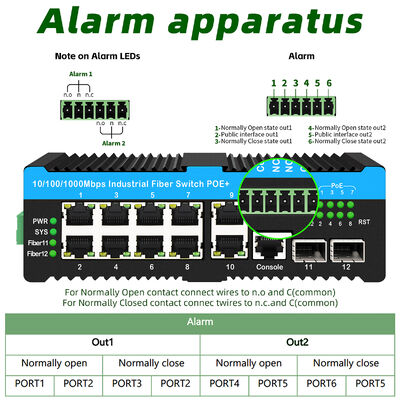

หน้าสัมผัสรีเลย์แจ้งเตือน

เอาต์พุตรีเลย์ที่มีความสามารถในการรับกระแส 1 A

@30VDC

อุณหภูมิในการทำงาน

-40 ~

7

5°Cความชื้นในการทำงาน0% ถึง 95% (ไม่ควบแน่น)

อุณหภูมิในการจัดเก็บ

-40 ~ 85°C

ขนาด

165 x 112 x 45.5 มม.

น้ำหนัก

0.85

กก.

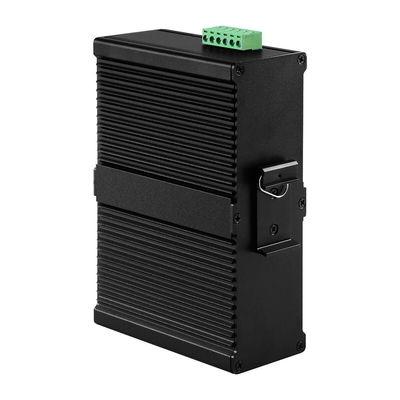

การติดตั้งการติดตั้งแบบราง DIN

FCC

 การปล่อยคลื่นแม่เหล็กไฟฟ้า

CE FCC Part 15 Subpart B Class B 2010

EN50121

EN 5502:2006+A1:2007

EN61000-3

EN55035

EN55032

EN50155

2:2006+A1:2009+A2:2009

ความปลอดภัย

EN62368

6KV

S

urge Protectionรองรับสำหรับพอร์ต UTP และ Fiberการกระแทก

IEC 60068-2-27

การตกหล่นอิสระ

IEC 60068-2-32

การสั่นสะเทือน

IEC 60068-2-6

ข้อมูลจำเพาะซอฟต์แวร์

โทโพโลยี

VLAN

IEEE 802.1q VLAN, สูงสุด 4094 802.1Q VLAN VID

IEEE 802.1q VLAN, สูงสุด 4094 กลุ่ม

IEEE 802.1ad

MAC-based VLAN, สูงสุด 256 รายการ

IP Subnet-based VLAN, สูงสุด 128 รายการ

Protocol-based VLAN(Ethernt, SNAP, LLC), สูงสุด 128 รายการ

VLAN Translation, สูงสุด 256 รายการ

GVRP (GARP VLAN Registration Protocal)

MVR ( Multicast VLAN Registration)

การรวมลิงก์

(Port Trunk)

Static (Hash with SA, DA, IP, TCP/UDP port), สูงสุด 5 กลุ่ม trunk

Dynamic (IEEE 802.3ad LACP), สูงสุด 5 กลุ่ม trunk

Spanning Tree

IEEE802.1d STP

IEEE802.1w RSTP

IEEE802.1s MSTP

POE/POE+

IEEE802.3at 30W

IEEE802.3af 15.4W

IEEE802.3bt 90W

การป้องกัน Loop

รองรับ

ITU-T G.8032 / Y.1344 ERPS (Ethernet Ring

L2 : Mac address SA/DA/VLAN

เวลาในการกู้คืน

<50ms

โทโพโลยีเครือข่ายแบบ Single Ring, Sub-Ring, Multiple ringคุณสมบัติ QoS

Class of Service

IEEE802.1p 8 คิวลำดับความสำคัญที่ใช้งานอยู่ต่อพอร์ต

การจัดประเภทการรับส่งข้อมูล QoS

CoS ตาม IEEE802.1p

QCE(QoS Control Entry): โปรโตคอล, IP ต้นทาง, IP

CoS ตาม IP DSCP

การจัดประเภทการรับส่งข้อมูล QoS

QCL(QoS Control List): ประเภทเฟรม, MAC ต้นทาง/ปลายทาง, VLAN ID, PCP, DEI

QCE(QoS Control Entry): โปรโตคอล, IP ต้นทาง, IP

Fragment, DSCP, หมายเลขพอร์ต TCP/UDP

การทำเครื่องหมาย DiffServ (RF 2474)

การควบคุม Storm

สำหรับ Unicast, Broadcast, Multicast

คุณสมบัติ IP Multicasting

IGMP / MLD Snooping

IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2

โปรไฟล์การกรองพอร์ต

Throttling, Fast Leave

กลุ่ม Multicast สูงสุด: สูงสุด 1022 รายการ

Query / Static Router Port

คุณสมบัติด้านความปลอดภัย

IEEE 802.1X

Port-Based

MAC-Based

ACL

จำนวนกฎ: สูงสุด 256 รายการ

สำหรับ L2 / L3 / L4

L2 : Mac address SA/DA/VLAN

L3: IP address SA/DA, Subnet

คุณสมบัติอื่นๆ

Green Ethernet

รองรับ IEEE802.3az EEE (Energy Efficient Ethernet)

การจัดการเพื่อเพิ่มประสิทธิภาพการใช้พลังงาน

รองรับ

SSL / SSH v2

รองรับ

L2 : Mac address SA/DA/VLAN

การยืนยันตัวตน

L2 : Mac address SA/DA/VLAN

การยืนยันตัวตนระยะไกล (ผ่าน RADIUS / TACACS+)

การกรองการเข้าถึงอินเทอร์เฟซการจัดการ

Web, Telnet / SSH, คอนโซล RS-232 CLI

คุณสมบัติการจัดการ

CLI

CLI คล้าย Cisco®

การจัดการผ่านเว็บ

Telnet

เซิร์ฟเวอร์

SNMP

V1, V2c, V3

การอัปเกรด SW & การกำหนดค่า

TFTP, HTTP

เฟิร์มแวร์สำรองในกรณีที่อัปเกรดล้มเหลว

Modbus/TCP

รองรับการจัดการและตรวจสอบ

RMON

RMON I, RMON II

MIB

RFC1213 MIB II, Private MIB

UPnP

รองรับ

DHCP

Server, Client, Relay, Snooping

Snooping option 82

L2 : Mac address SA/DA/VLAN

IP Source Guard

รองรับ

การมิเรอร์พอร์ต

รองรับ

Syslog เหตุการณ์

L2 : Mac address SA/DA/VLAN

ข้อความแจ้งเตือน

L2 : Mac address SA/DA/VLAN

IEEE1588

รองรับ

NTP

ไคลเอนต์

DNS

ไคลเอนต์, พร็อกซี

LLDP (IEEE 802.1ab)

รองรับ

คุณสมบัติ IPv6

การจัดการ IPv6

Telnet Server/ICMP v6

SNMP ผ่าน IPv6

รองรับ

SSH ผ่าน IPv6

รองรับ

IPv6 NTP

L2 : Mac address SA/DA/VLAN

IPv6 QoS

L2 : Mac address SA/DA/VLAN

HTTP ผ่าน IPv6

รองรับ

IPv6 Telnet

L2 : Mac address SA/DA/VLAN

IPv6 TFTP

L2 : Mac address SA/DA/VLAN

IPv6 ACL

L2 : Mac address SA/DA/VLAN

สำหรับ L2 / L3 / L4

L2 : Mac address SA/DA/VLAN

L3: IP address SA/DA, Subnet

L4: TCP/UDPคุณสมบัติอื่นๆ

Green Ethernet

รองรับ IEEE802.3az EEE (Energy Efficient Ethernet)

การจัดการเพื่อเพิ่มประสิทธิภาพการใช้พลังงาน

กำหนดความยาวสายเคเบิลและลดกำลังไฟ

สำหรับพอร์ตที่มีสายเคเบิลสั้น

ลดกำลังไฟสำหรับพอร์ตที่ไม่มีลิงก์

การจัดการพลังงาน LED: ปรับความเข้มของ LED

การวินิจฉัยสายเคเบิล

วัดระยะห่างของจุดปกติหรือขาดของสาย UTP

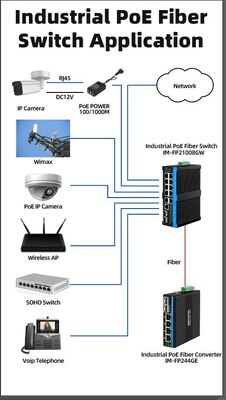

แอปพลิเคชัน

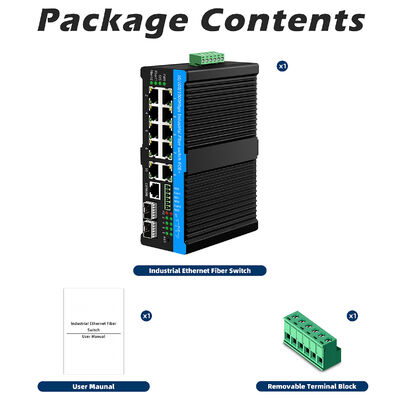

รายการบรรจุภัณฑ์:

ใส่ผลิตภัณฑ์ในถุง ESD จากนั้นใส่ในโฟม PE พร้อมบรรจุภัณฑ์กล่องด้านนอก

รายการบรรจุภัณฑ์มาตรฐานมักประกอบด้วยอุปกรณ์หลัก, บัตรรับประกัน และคู่มือผู้ใช้
