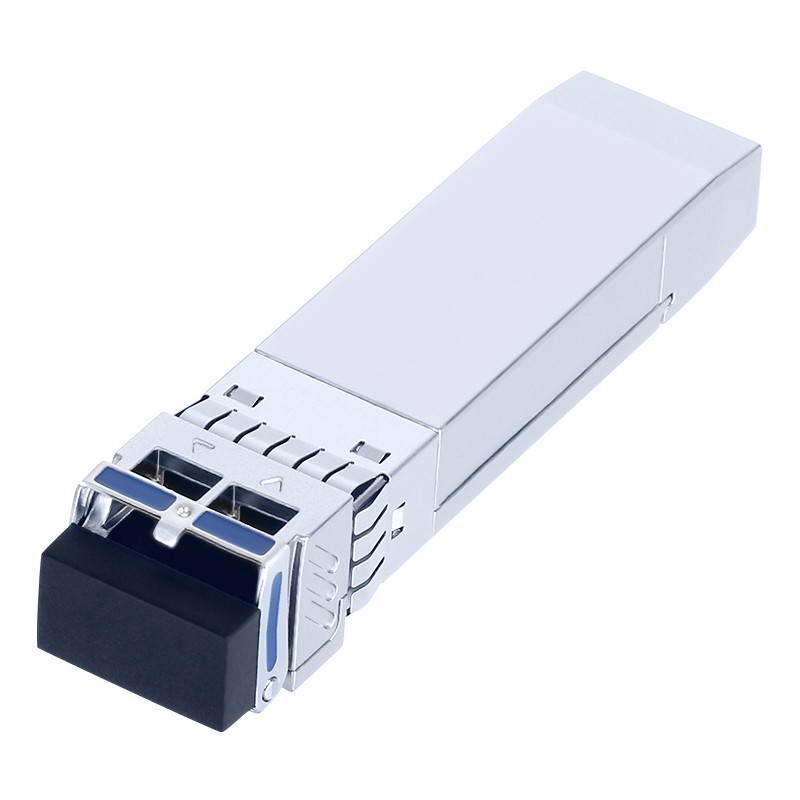

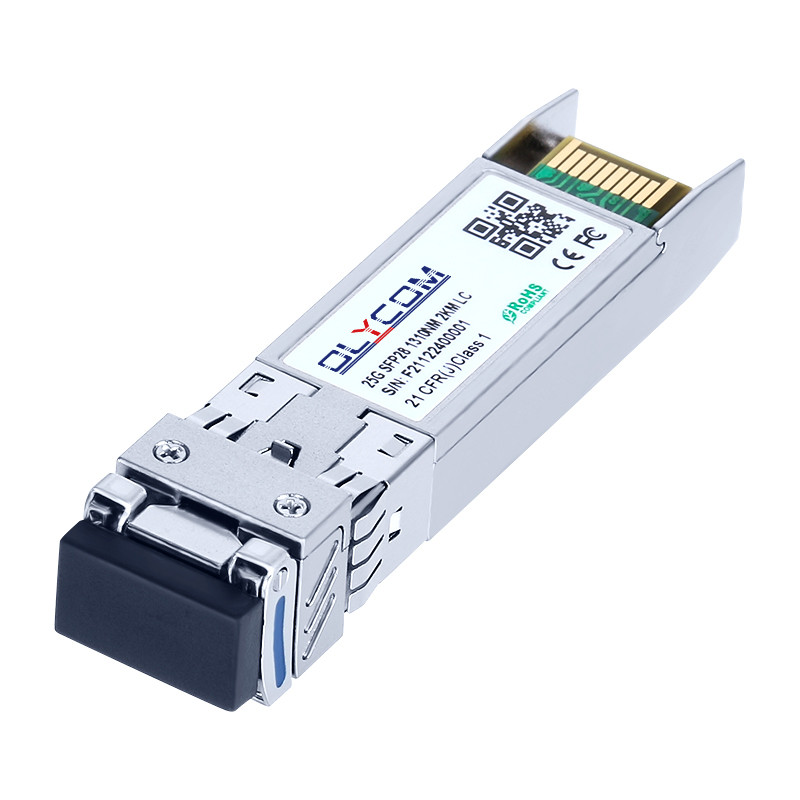

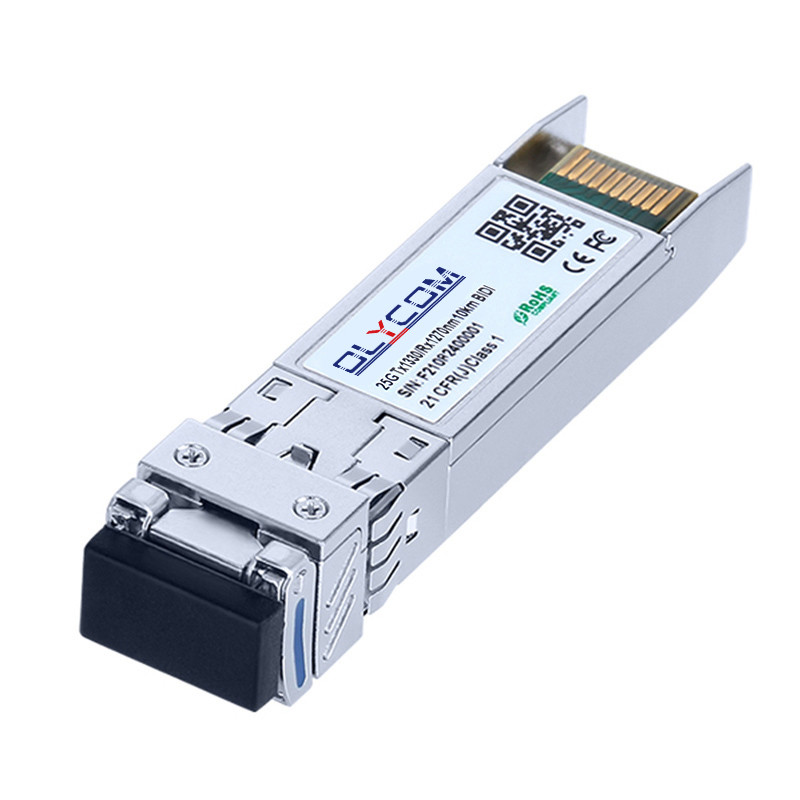

1471~1571nm CWDM 25G DDM Fiber Optic Transceiver
คุณสมบัติผลิตภัณฑ์
คุณสมบัติทางแสงและไฟฟ้า
| พารามิเตอร์ | สัญลักษณ์ | ขั้นต่ำ | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ | ||
| ตัวส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | λc-6.5 | λc | λc+6.5 | nm | |||
| ความกว้างสเปกตรัม (-20dB) | Δλ | 1 | nm | |||||
| อัตราส่วนการระงับโหมดด้านข้าง | SMSR | 30 | - | dB | ||||
| กำลังขับเฉลี่ย | Pout | -1 | +6 | dBm | 1 | |||
| อัตราส่วนการดับ | ER | 6 | dB | |||||
| ความแตกต่างของแรงดันไฟฟ้าอินพุตข้อมูล | VIN | 180 | 850 | mV | 2 | |||
| อิมพีแดนซ์อินพุตดิฟเฟอเรนเชียล | ZIN | 90 | 100 | 110 | Ω | |||
| TX Disable | Disable | 2.0 | Vcc | V | ||||
| Enable | 0 | 0.8 | V | |||||
| TX Fault | Fault | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| ตัวรับสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1450 | 1620 | nm | ||||
| ความไวของตัวรับสัญญาณ | -14 | dBm | 3 | |||||
| ตัวรับสัญญาณโอเวอร์โหลด | 2 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -15 | dBm | |||||
| LOS Assert | LOSA | -35 | dBm | |||||
| LOS Hysteresis | 0.5 | dB | ||||||
| ความแตกต่างของแรงดันไฟฟ้าเอาต์พุตข้อมูล | Vout | 300 | 900 | mV | 4 | |||
| LOS | High | 2.0 | Vcc | V | ||||
| Low | 0.8 | V | ||||||
คำอธิบายขา
| ขา | ชื่อสัญญาณ | คำอธิบาย | ลำดับการเสียบ | หมายเหตุ |
| 1 | VEET | กราวด์ตัวส่งสัญญาณ | 1 | |
| 2 | TX FAULT | การบ่งชี้ความผิดพลาดของตัวส่งสัญญาณ | 3 | หมายเหตุ 1 |
| 3 | TXDISABLE | ปิดใช้งานตัวส่งสัญญาณ | 3 | หมายเหตุ 2 |
| 4 | SDA | สัญญาณข้อมูลอนุกรม SDA | 3 | |
| 5 | SCL | สัญญาณนาฬิกาอนุกรม SCL | 3 | |
| 6 | MOD_ABS | โมดูลไม่อยู่ในระบบ กราวด์ภายในโมดูล | 3 | |
| 7 | RS0 | ไม่ได้เชื่อมต่อ | 3 | |
| 8 | LOS | สัญญาณขาดหาย | 3 | หมายเหตุ 3 |
| 9 | RS1 | ไม่ได้เชื่อมต่อ | 3 | |
| 10 | VEER | กราวด์ตัวรับสัญญาณ | 1 | |
| 11 | VEER | กราวด์ตัวรับสัญญาณ | 1 | |
| 12 | RD- | ข้อมูลที่ได้รับกลับด้าน | 3 | หมายเหตุ 4 |
| 13 | RD+ | ข้อมูลที่ได้รับ | 3 | หมายเหตุ 4 |
| 14 | VEER | กราวด์ตัวรับสัญญาณ | 1 | |
| 15 | VCCR | แหล่งจ่ายไฟตัวรับสัญญาณ | 2 | |
| 16 | VCCT | แหล่งจ่ายไฟตัวส่งสัญญาณ | 2 | |
| 17 | VEET | กราวด์ตัวส่งสัญญาณ | 1 | |
| 18 | TD+ | ข้อมูลส่งเข้า | 3 | หมายเหตุ 5 |
| 19 | TD- | ข้อมูลส่งเข้ากลับด้าน | 3 | หมายเหตุ 5 |
| 20 | VEET | กราวด์ตัวส่งสัญญาณ | 1 |
แอปพลิเคชัน
คำอธิบาย
โมดูล SFP28 เป็นโมดูลประสิทธิภาพสูง คุ้มค่า รองรับอัตราการส่งข้อมูล 25.78Gbps และระยะการส่ง 10 กม. ด้วย SMF
โมดูลประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ EML แบบระบายความร้อน, ไดโอด PIN ที่รวมกับพรีแอมพลิฟายเออร์แบบ trans-impedance (TIA) และหน่วยควบคุม MCU โมดูลทั้งหมดเป็นไปตามข้อกำหนดความปลอดภัยเลเซอร์คลาส I
โมดูลเข้ากันได้กับ SFP Multi-Source Agreement และฟังก์ชันการวินิจฉัยแบบดิจิทัล SFF-8472
ขนาด
ข้อมูลการสั่งซื้อ
| หมายเลขชิ้นส่วน | คำอธิบายผลิตภัณฑ์ |
| OSPLTG10D-Cxx | 1471~1571nm CWDM, 25.78Gbps, 10 กม., DDM, 0°C~+70°C |
| λC คู่มือความยาวคลื่น | ||||||||
| รหัส | λC | หน่วย | รหัส | λC | หน่วย | รหัส | λC | หน่วย |
| 47 | 1471 | nm | 51 | 1511 | nm | 55 | 1551 | nm |
| 49 | 1491 | nm | 53 | 1531 | nm | 57 | 1571 | nm |
