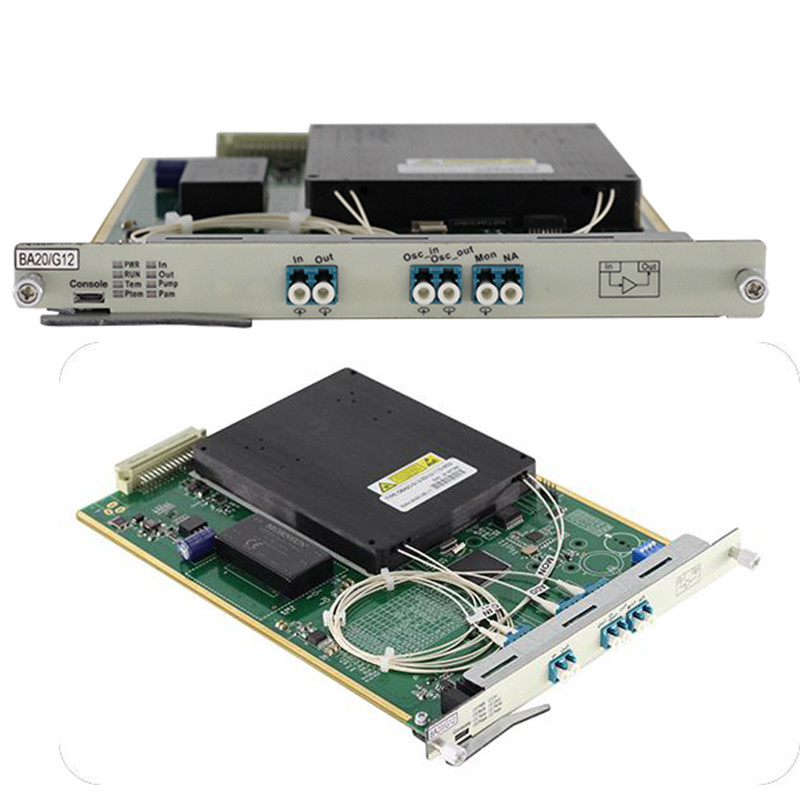

การ์ดขยายสัญญาณออปติคัล EDFA แบบ Hot-swappable
คุณสมบัติของผลิตภัณฑ์
ข้อมูลจำเพาะ
| ฟังก์ชัน | คำอธิบาย | |
| ช่วงความยาวคลื่นการทำงาน | ประเภทมาตรฐาน: 1529nm~1561nm ประเภทขยาย: 1528nm~1568nm | |
| ประเภท EDFA | การขยายกำลัง OBA | การขยายกำลัง OPA |
| กำลังแสงอินพุตขั้นต่ำ | -22dBm | -32dBm |
| กำลังแสงเอาต์พุตสูงสุด | +20dBm | +16dBm |
| เกนสูงสุด | 17dB | 20dB |
| ค่าสัญญาณรบกวน | ＜5.5dB | |
| ความเรียบของเกน | ＜1.5dB | |
| เทคโนโลยีที่เป็นกรรมสิทธิ์ | รองรับการล็อคเกน, เกนปรับได้, เทคโนโลยีควบคุมชั่วขณะ, การปิดเครื่องอัตโนมัติของกำลังแสงเอาต์พุต | |
| ฟังก์ชันการจัดการเครือข่าย |
รองรับการตรวจสอบสถานะการทำงานของ EDFA แบบเรียลไทม์ รวมถึง: กำลังแสง, การปั๊ม, อุณหภูมิ ฯลฯ รองรับเกณฑ์การปิดปั๊มและการตั้งค่าฟังก์ชันการกู้คืนอัตโนมัติ |
|

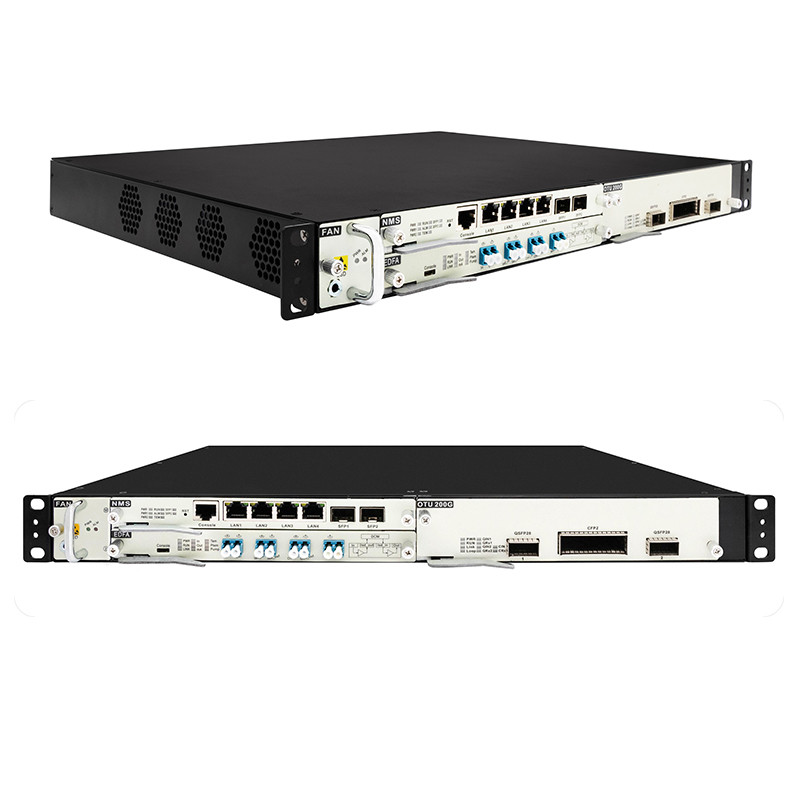

| จำนวนช่องเสียบที่ใช้ | รองรับแชสซี OSP3800 ซีรีส์เต็มรูปแบบ ใช้ 1 ช่องเสียบ (0.5U) | |
| อินเทอร์เฟซออปติคัล | LC/UPC | |
| การใช้พลังงานสูงสุด | 15W | |
| MTBF | ＞100,000 ชั่วโมง | |

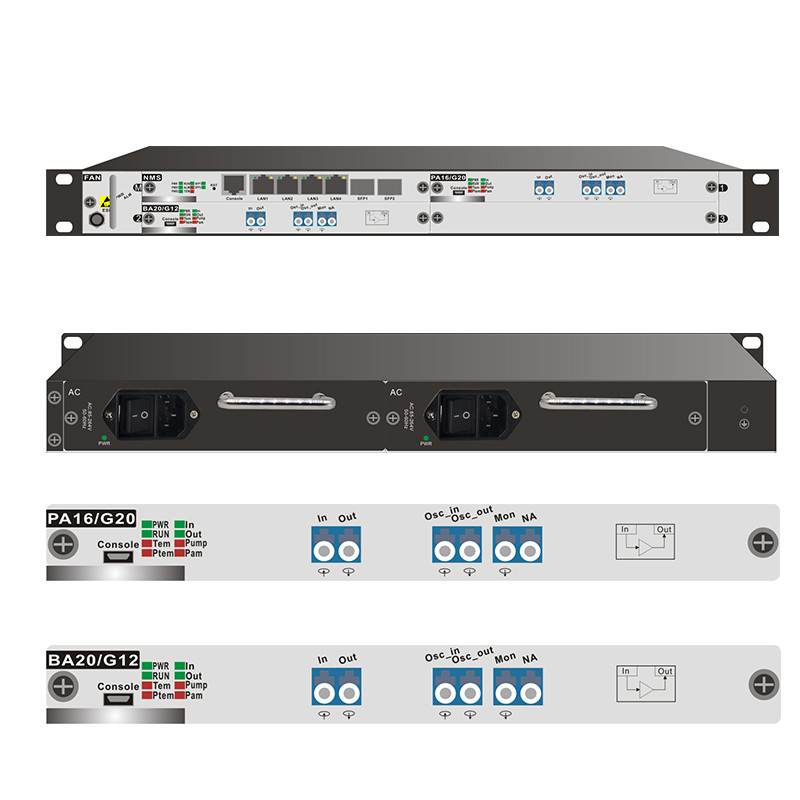

โครงสร้าง
คำจำกัดความของอินเทอร์เฟซ
| อินเทอร์เฟซ | รายการ | ฟังก์ชัน/คำอธิบาย |
| In | อินเทอร์เฟซอินพุต EDFA | พอร์ตอินพุตกำลังแสงสัญญาณขนาดเล็ก |
| Out | อินเทอร์เฟซเอาต์พุต EDFA | พอร์ตออปติคัลเอาต์พุตการขยายสัญญาณ EDFA |
| OSC_IN | พอร์ตอินพุตช่องตรวจสอบ | เชื่อมโยงไปยังการ์ดจัดการเครือข่าย SFP TX เพื่อส่งข้อมูลการจัดการเครือข่าย |
| OSC_Out | พอร์ตเอาต์พุตช่องตรวจสอบ | เชื่อมโยงไปยังการ์ดจัดการเครือข่าย SFP RX เพื่อส่งข้อมูลการจัดการเครือข่าย |
| MON | พอร์ตตรวจสอบ | อินเทอร์เฟซการตรวจสอบประสิทธิภาพ EDFA, เชื่อมโยง OPM หรือสเปกโตรมิเตอร์ |
คำอธิบายตัวบ่งชี้
| อินเทอร์เฟซ | รายการ | คำอธิบาย |
| PWR | ตัวบ่งชี้พลังงาน EDFA | เปิด, แหล่งจ่ายไฟ EDFA เป็นปกติ; ปิด, แหล่งจ่ายไฟล้มเหลว |
| RUN | ตัวบ่งชี้การทำงาน EDFA | เปิด, EDFA ทำงานตามปกติ; ปิด, การทำงานผิดพลาด |
| In | ตัวบ่งชี้การเตือนอินพุต EDFA | เปิด, อินพุตผิดปกติ; ปิด, อินพุตเป็นปกติ |
| Out | ตัวบ่งชี้การเตือนเอาต์พุต EDFA | เปิด, เอาต์พุตผิดปกติ; ปิด, เอาต์พุตเป็นปกติ |
| Tem | ตัวบ่งชี้การเตือนอุณหภูมิโมดูล EDFA | เปิด, อุณหภูมิของโมดูล EDFA ผิดปกติ; ปิด, อุณหภูมิของโมดูลเป็นปกติ |
| Ptem | ตัวบ่งชี้การเตือนอุณหภูมิปั๊ม | เปิด, อุณหภูมิปั๊มผิดปกติ; ปิด, อุณหภูมิปั๊มเป็นปกติ |
| Pump | ตัวบ่งชี้คำเตือนปั๊ม | เปิด, ปั๊มปิด; ปิด, ปั๊มเปิด |
| Pam | ตัวบ่งชี้การเตือนกระแสปั๊ม | เปิด, กระแสปั๊มผิดปกติ; ปิด: กระแสปั๊มเป็นปกติ |
บทนำ
ฟังก์ชันหลักของการ์ดขยายสัญญาณออปติคัล EDFA (Erbium Doped Fiber Amplifier) คือการชดเชยกำลังไฟให้กับแสงสัญญาณในลิงก์การส่งสัญญาณ และสามารถขยายสัญญาณได้พร้อมกันสูงสุด 48 ช่อง (ช่องว่าง 100GHz) หรือ 96 ช่อง (ช่องว่าง 50GHz) ใน C-band
สัญญาณออปติคัลมีลักษณะของเกนแบนราบ, เกนปรับได้ และดัชนีสัญญาณรบกวนขนาดเล็ก
เป็นส่วนสำคัญและขาดไม่ได้ของระบบ DWDM, ระบบความเร็วสูงในอนาคต และการส่งสัญญาณทางไกลของเครือข่ายออปติคัลทั้งหมด
ข้อมูลการตรวจสอบการ์ด EDFA
การตั้งค่า
1. การตั้งค่าเกณฑ์การเตือนกำลังไฟเข้าและออก
เกณฑ์การเตือนของกำลังไฟเข้าและออกของแอมพลิฟายเออร์สามารถตั้งค่าได้ผ่านการจัดการเครือข่าย เมื่อกำลังไฟเข้าต่ำกว่าเกณฑ์ EDFA จะส่งสัญญาณเตือน ในเวลานี้ ปั๊ม EDFA จะถูกปิด และ EDFA จะไม่ทำงาน เมื่อเอาต์พุต EDFA ต่ำกว่าเกณฑ์ จะมีการแจ้งเตือน
2. การตั้งค่าโหมดการทำงาน
โหมดการทำงานของแอมพลิฟายเออร์สามารถตั้งค่าได้ผ่านการจัดการเครือข่าย: โหมดเกนคงที่ AGC, โหมดเอาต์พุตคงที่ APC, โหมดกระแสคงที่ ACC, เกนสามารถตั้งค่าได้ในโหมด AGC, ช่วงการตั้งค่าคือ ±1db ดีที่สุด, กำลังเอาต์พุตสามารถตั้งค่าได้ในโหมด APC, ช่วงการตั้งค่าคือ ±1dBm ดีที่สุด
3. การตั้งค่าโหมดป้องกันดวงตา
เมื่อทำการติดตั้งและดีบักหรือแก้ไขปัญหา คุณสามารถเปิดโหมดป้องกันดวงตาของแอมพลิฟายเออร์ผ่านระบบจัดการเครือข่ายเพื่อลดกำลังเอาต์พุตของ EDFA เพื่อหลีกเลี่ยงการบาดเจ็บต่อบุคลากรด้านการบำรุงรักษา
รูปภาพ GUI
