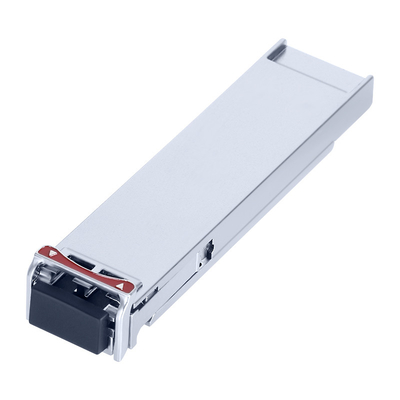

1470nm XFP40 กิโลเมตรโมดูลออปติก CWDM
ลักษณะสินค้า
การใช้งาน
คุณสมบัติทางแสงและไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | λc-65 | λc | λc+65 | nm | |||
| ความกว้างของสายสี ((-20dB) | Δλ | 1 | nm | |||||
| อัตราการยับยั้งแบบข้าง | SMSR | 30 | dB | |||||
| พลังงานออกเฉลี่ย | ปูท | -1 | +2 | dBm | 1 | |||
| อัตราการสูญหาย | รพ.ด่วน | 8.2 | dB | |||||
| อนุพันธ์สวิงอินเทอร์ข้อมูล | VIN | 180 | 950 | mV | 2 | |||
| ความขัดแย้งความแตกต่างทางเข้า | ZIN | 90 | 100 | 110 | Ω | |||
| ปิด TX | ปิดการทํางาน | 2.0 | Vcc | V | ||||
| เปิด | 0 | 0.8 | V | |||||
| เครื่องรับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1450 | 1620 | nm | ||||
| ความรู้สึกของตัวรับ | - 16 | dBm | 3 | |||||
| เครื่องรับอากาศเกิน | 0.5 | dBm | 3 | |||||
| รายละเอียดของรายละเอียด | LOSD | - 17 | dBm | |||||
| รายละเอียด | LOSA | - 26 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
| ข้อมูลผลิต Swing Differential | โวท | 400 | 600 | 800 | mV | 2 | ||
| LOS | สูง | 2.0 | Vcc | V | ||||
| ต่ํา | 0.8 | V | ||||||
สภาพการทํางานที่แนะนํา
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย |
| อุณหภูมิห้องทํางาน | Tc | - 5 | +70 | °C | |
| ความดันไฟฟ้า @3.3V | Vcc | 3.135 | 3.30 | 3.465 | V |
| กระแสไฟฟ้า | Icc | 1000 | mA | ||
| อัตราข้อมูล | 9.95 | 11.1 | Gbps |
คําอธิบาย

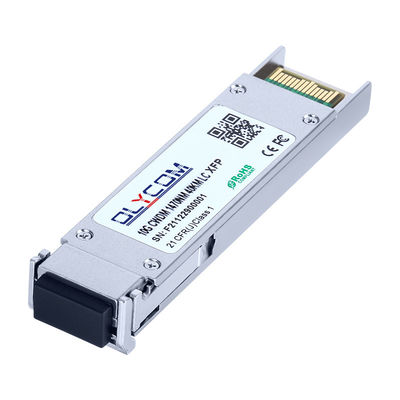

โมดูล XFP เป็นที่สอดคล้องกับ 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) รองรับอัตราการส่งข้อมูล 9.953 ~ 11.1Gbps และระยะทางการส่งถึง 40km บน SMF
โมดูลทรานซิเวอร์ประกอบด้วยตัวส่งที่มีเลเซอร์ EML ที่เย็น 1470 ~ 1610nm CWDM และตัวรับที่มีโฟตดิโอเดส PINเครื่องส่งและเครื่องรับแยกกันในช่วงอุณหภูมิที่กว้างขวาง และมีการระบายความร้อนที่ดีที่สุดและการป้องกันไฟฟ้าแม่เหล็กที่ดีเยี่ยม ทําให้ความหนาแน่นของพอร์ตสูงสําหรับระบบ 10 GbE.
รายละเอียดทางกล
ข้อมูลการสั่งซื้อ
| เลขส่วน | คําอธิบายสินค้า |
| OXSPLXG40D-Cxx | 9.953 ~ 11.1Gbps, 1450 ~ 1610nm CWDM, โหมดเดียว, 40km, 0 ~ + 70oC |

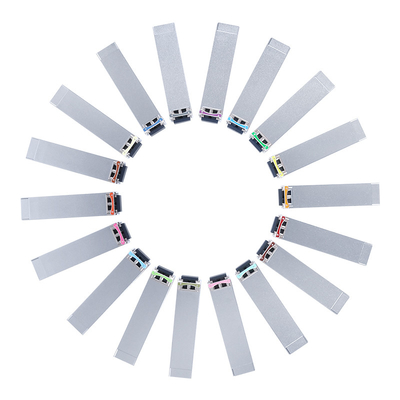

| คู่มือความยาวคลื่น λC | |||||||||||
| รหัส | λC | หน่วย | รหัส | λC | หน่วย | รหัส | λC | หน่วย | รหัส | λC | หน่วย |
| 47 | 1470 | nm | 51 | 1510 | nm | 55 | 1550 | nm | 59 | 1590 | nm |
| 49 | 1490 | nm | 53 | 1530 | nm | 57 | 1570 | nm | 61 | 1610 | nm |
