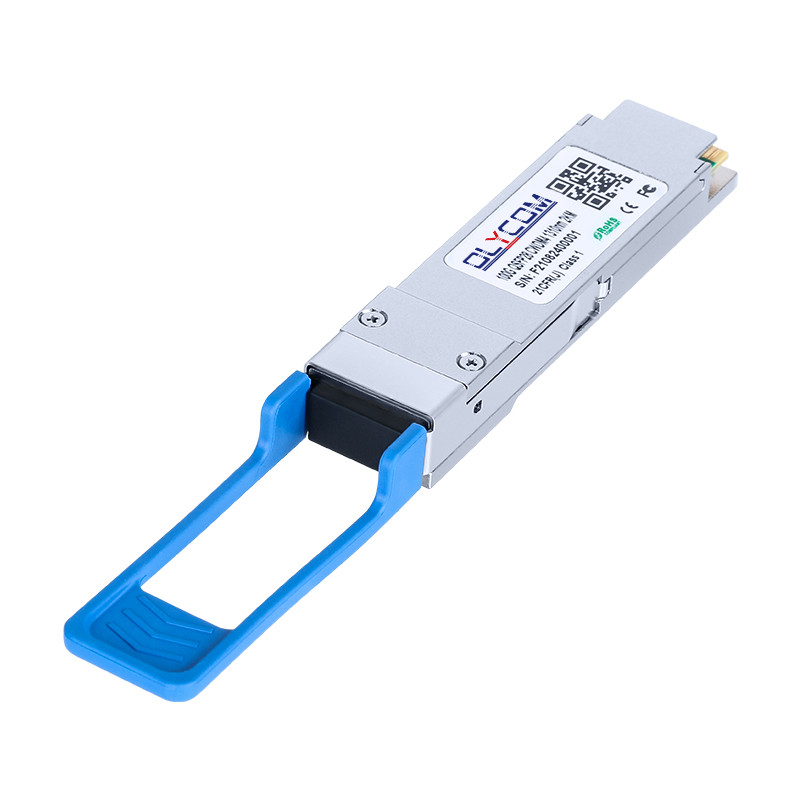

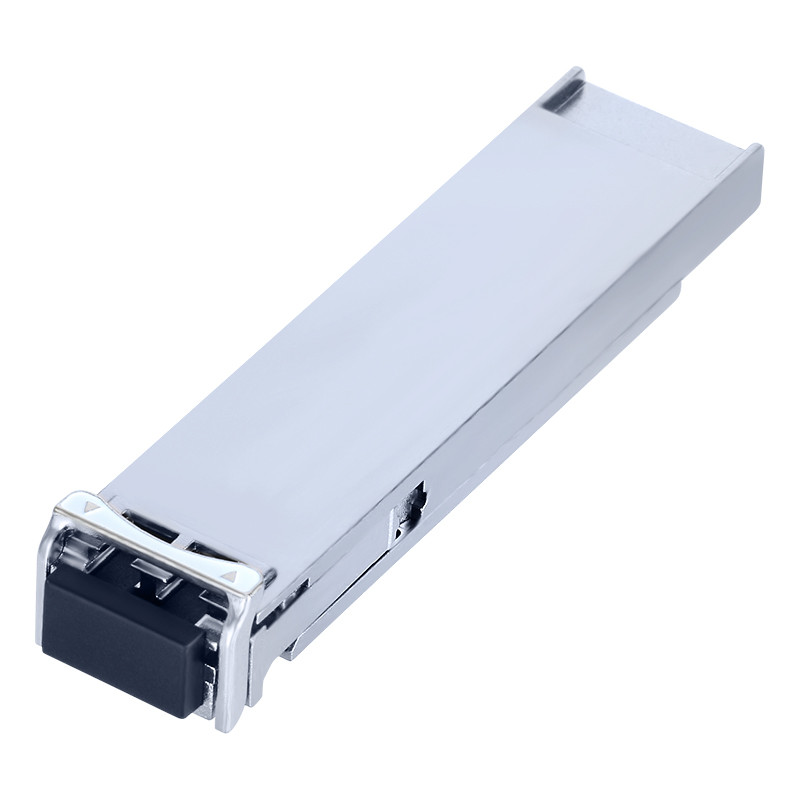

OQSPLHG02D CWDM 4 Single Mode 100G QSFP28 เครื่องรับสัญญาณ
DESCRIPTION of 100G ไฟเบอร์โมดูล
OQSPLHG02D is 100Gb/s QSFP28 IR4 transceiver. It is compliant with the QSFP28 MSA and IEEE 802.3ba. OQSPLHG02D เป็นเครื่องรับสัญญาณ QSFP28 IR4 ขนาด 100Gb/s ซึ่งเป็นเครื่องรับสัญญาณ QSFP28 IR4 ที่มีความจํากัดกับระบบ QSFP28 MSA และ IEEE 802.3ba.QSFP28 IR4 transceiver modules are designed for use in 100 Gigabit Ethernet interfaces over single mode fiber อัตราการใช้งานของอัตราการใช้งานของอัตราการใช้งานของอัตราการใช้งาน.
FEATURES of QSFP 28 เทรนไซเวอร์
สายไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ | ||||||||
| เครื่องส่งสัญญาณ | ||||||||||||||
| Signaling rate per lane (อัตราการส่งสัญญาณต่อเส้นทาง) | 25.78125±100ppm | Gb/s | 1 | |||||||||||
| ความยาวคลื่นศูนย์ | λ |
1264.5 ¢ 1277.5 1284.5 ¢ 1297.5 1304.5 13175 1324.5 1337.5 |
nm | |||||||||||
| Sidemode Suppression ratio การดึงดูดของระบบ | SMSR | 30 | nm | |||||||||||
| ส่ง OMA ผ่าน Lane | TXP | - 4 | 2.5 | dBm | ||||||||||
| ส่งพลังงานเฉลี่ยต่อ Lane | ปูท | - 6 คน5 | 2.5 | dBm | ||||||||||
| อัตราการดับแสง | รพ.ด่วน | 3.5 | dB | |||||||||||
| อัตราการออกกําลังเฉลี่ยของตัวส่ง OFF, ต่อเส้นทาง | - 30 | dBm | ||||||||||||
| โทรส่งและแพร่ระบายโทษ ทุกทาง | TDP | 3 | dB | |||||||||||
| สายส่งความสะท้อน | RL | - 12 | dB/Hz | |||||||||||
|
Transmitter eye mask definition {X1, X2, X3, Y1, Y2, Y3}
|
{0}310, 040, 0450, 0340, 038, 0.4 | 2 | ||||||||||||
| เครื่องรับ |
|
-130 | ||||||||||||
| Signaling rate per lane (อัตราการส่งสัญญาณต่อเส้นทาง) | 25.78125±100ppm | Gb/s | 1 | |||||||||||
| ความยาวคลื่นศูนย์ | λ |
1264.5 ¢ 1277.5 1284.5 ¢ 1297.5 1304.5 13175 1324.5 1337.5 |
nm | |||||||||||
| อัตราการรับพลังงานเฉลี่ยต่อ Lane | RXP | - 11 คน5 | 2.5 | dBm | ||||||||||
| ความเสียหาย threshold, each lane | 3.5 | dBm | ||||||||||||
| อัตราความรู้สึกของตัวรับที่ไม่เครียด (OMA) ทุกเลน | RXsens | - 10 | dBm | |||||||||||
| เครื่องรับเครียด OMA Sensitivity | SRS | - 7 คน3 | dB | |||||||||||
| รายละเอียดของรายละเอียด | LOSD | - 12 | dBm | |||||||||||
| รายละเอียด | LOSA | - 30 | dBm | |||||||||||
| LOS Hysteresis | LOSh | 0.5 | dB | |||||||||||
การใช้งาน
คําอธิบายรหัส PIN
| ปิน | สัญลักษณ์ | ชื่อ / คําอธิบาย | เรฟ. |
| 1 | GND | ดิน | 1 |
| 2 | Tx2n | เครื่องส่งข้อมูล Inverted Data Input | |
| 3 | Tx2p | เครื่องส่งข้อมูล | |
| 4 | GND | ดิน | 1 |
| 5 | Tx4n | เครื่องส่งข้อมูล Inverted Data Input | |
| 6 | Tx4p | เครื่องส่งข้อมูล | |
| 7 | GND | ดิน | 1 |
| 8 | ModSelL | โมดูลเลือก | |
| 9 | ResetL | โมดูลรีเซ็ต | |
| 10 | Vcc Rx | +3.3 V เครื่องรับไฟฟ้า | |
| 11 | SCL | คล็อกอินเตอร์เฟซซีเรียล 2 สาย | |
| 12 | SDA | ข้อมูล 2-wire serial interface | |
| 13 | GND | ดิน | 1 |
| 14 | Rx3p | Receiver Non-Inverted Data Output เครื่องรับข้อมูลที่ไม่ได้เปลี่ยน | |
| 15 | Rx3n | Receiver Inverted Data Output (ผู้รับข้อมูลที่กลับออก) | |
| 16 | GND | ดิน | 1 |
| 17 | Rx1p | Receiver Non-Inverted Data Output เครื่องรับข้อมูลที่ไม่ได้เปลี่ยน | |
| 18 | Rx1n | Receiver Inverted Data Output (ผู้รับข้อมูลที่กลับออก) | |
| 19 | GND | ดิน | 1 |
| 20 | GND | ดิน | 1 |
| 21 | Rx2n | Receiver Inverted Data Output (ผู้รับข้อมูลที่กลับออก) | |
| 22 | Rx2p | Receiver Non-Inverted Data Output เครื่องรับข้อมูลที่ไม่ได้เปลี่ยน | |
| 23 | GND | ดิน | 1 |
| 24 | Rx4n | Receiver Inverted Data Output (ผู้รับข้อมูลที่กลับออก) | |
| 25 | Rx4p | Receiver Non-Inverted Data Output เครื่องรับข้อมูลที่ไม่ได้เปลี่ยน | |
| 26 | GND | ดิน | 1 |
| 27 | ModPrsL | โมดูล ปัจจุบัน | |
| 28 | IntL | สะดุด | 2 |
| 29 | Vcc Tx | +3.3 V เครื่องส่งพลังงาน | |
| 30 | Vcc1 | +3.3 V พลังงาน | |
| 31 | LPMode | โหมดพลังงานต่ํา | |
| 32 | GND | ดิน | 1 |
| 33 | Tx3p | เครื่องส่งข้อมูล | |
| 34 | Tx3n | เครื่องส่งข้อมูล Inverted Data Input | |
| 35 | GND | ดิน | 1 |
| 36 | Tx1p | เครื่องส่งข้อมูล | |
| 37 | Tx1n | เครื่องส่งข้อมูล Inverted Data Input | |
| 38 | GND | ดิน | 1 |
การวินิจฉัยทางดิจิตอล
รายละเอียด
ข้อมูลการสั่งซื้อ
| เลขส่วน | คําอธิบายสินค้า |
| OQSPLHG02D | 100Gbps QSFP28 CWDM4, LC, 2km, 0°C~+70°C, กับ DDM |
