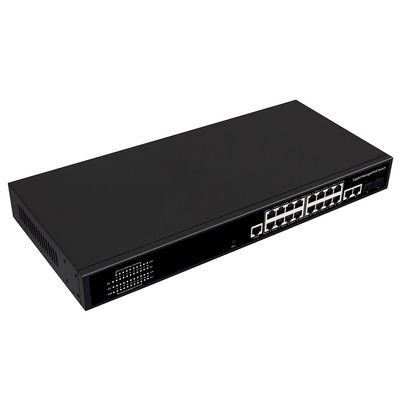

สวิตช์ PoE แบบจัดการ Gigabit 20 พอร์ต Copper/SFP Uplink 300W
ข้อมูลจำเพาะของสวิตช์ PoE แบบจัดการ
| พอร์ตอินพุต/เอาต์พุต | |
| อินพุต AC | AC100-240V, 50/60Hz |
| พอร์ตอีเธอร์เน็ต |
16 * พอร์ต PoE 10/100/1000Mbps 2 * พอร์ต Uplink 10/100/1000Mbps 2 * พอร์ต SFP 1000Mbps 1 * พอร์ตคอนโซล RJ45 |
| ประสิทธิภาพ | |
| แบนด์วิดท์ | 40Gbps |
| อัตราการส่งต่อแพ็กเก็ต | 29.76Mpps |
| DDR SDRAM | 128MByte |
| หน่วยความจำแฟลช | 16MByte |
| หน่วยความจำบัฟเฟอร์แพ็กเก็ต | 4Mbit |
| ที่อยู่ MAC | 8K |
| เฟรมจัมโบ้ | 10Kbytes |
| VLAN | ช่วง VLAN 1-4094 โดยมี VLAN ที่ใช้งานสูงสุด 256 |
| มาตรฐาน | |
| โปรโตคอลเครือข่าย |
IEEE 802.3: โปรโตคอล Ethernet MAC IEEE 802.3i: 10BASE-T Ethernet IEEE 802.3u: 100BASE-TX Fast Ethernet IEEE 802.3ab: 1000BASE-T Gigabit Ethernet IEEE 802.3z: 1000BASE-X Gigabit Ethernet (ใยแก้วนำแสง) IEEE 802.3ad: วิธีการมาตรฐานสำหรับการดำเนินการรวมลิงก์ IEEE 802.3x: การควบคุมการไหล IEEE 802.1ab: LLDP/LLDP-MED (โปรโตคอลการค้นพบเลเยอร์ลิงก์) IEEE 802.1p: LAN Layer QoS/CoS การจัดลำดับความสำคัญการรับส่งข้อมูลโปรโตคอล (ฟังก์ชันการกรองมัลติคาสต์) IEEE 802.1q: การทำงานของ VLAN Bridge IEEE 802.1x: โปรโตคอลการควบคุมและการตรวจสอบสิทธิ์การเข้าถึงไคลเอนต์/เซิร์ฟเวอร์ IEEE 802.1d: STP IEEE 802.1s: MSTP IEEE 802.1w: RSTP |
| โปรโตคอล PoE |
IEEE802.3af (15.4 W) IEEE802.3at (30 W) |
| มาตรฐานอุตสาหกรรม |
EMS: EN61000-4-2 (ESD), EN61000-4-5 (ไฟกระชาก) |
| สื่อเครือข่าย |
10BASE-T: Cat3,4,5 หรือสูงกว่า UTP (≤100 M) 100BASE-TX: Cat5 หรือสูงกว่า UTP (≤100 M) 1000BASE-TX: Cat5 หรือสูงกว่า UTP (≤100 M) |
| สื่อไฟเบอร์ |
ไฟเบอร์มัลติโหมด: 50/125,62.5/125,100/140um ไฟเบอร์โหมดเดียว: 8/125,8.7/125,9/125,10/125um |
| การรับรอง | |
| ใบรับรองความปลอดภัย | CE,FCC,RoHS |
| มาตรฐานด้านสิ่งแวดล้อม | |
| สภาพแวดล้อมการทำงาน |
อุณหภูมิในการทำงาน: -10~50°C อุณหภูมิในการจัดเก็บ: -40~70°C ความชื้นในการทำงาน: 10%~90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 5%~95%, ไม่มีการควบแน่น |
| การบ่งชี้ฟังก์ชัน | |
| ตัวบ่งชี้ | PWR, SYS, PoE/ACT, Link/ACT |
| PWR (ตัวบ่งชี้พลังงาน) |
ติดไฟ: เปิดเครื่อง ไม่ติดไฟ: ไม่มีไฟ |
| SYS (ตัวบ่งชี้ระบบ) |
กะพริบ: การเริ่มต้นระบบ ติดไฟ: ระบบกำลังทำงาน |
| PoE/ACT |
ติดไฟ: PoE เปิด ไม่ติดไฟ: PoE ปิด |
| Link/ACT |
ติดไฟ: การเชื่อมต่อลิงก์ กะพริบ: การส่งข้อมูล ไม่ติดไฟ: การตัดการเชื่อมต่อลิงก์ |
| รีเซ็ต | กดสั้นๆ เพื่อรีสตาร์ท กดค้างไว้ 5 วินาทีเพื่อคืนค่าการตั้งค่าจากโรงงาน |
| ข้อมูลจำเพาะทางกายภาพ | |
| ข้อมูลผลิตภัณฑ์ |
ขนาดผลิตภัณฑ์: 440*204*44mm ขนาดบรรจุภัณฑ์: 500*290*85mm ผลิตภัณฑ์ N.W: 2.78KG ผลิตภัณฑ์ G.W: 3.44KG |
| ข้อมูลการบรรจุ |
ขนาดกล่อง: 520*445*310mm ปริมาณการบรรจุ: 5 ชิ้น น้ำหนักบรรจุ: 17.55KG (200W) / 18.2KG (300W) |
| แรงดันไฟฟ้า |
แรงดันไฟฟ้าขาเข้า: AC100-240V/50-60Hz แหล่งจ่ายไฟ: 52V 3.84A / 52V5.76A |
| พลังงาน |
กำลังไฟของผลิตภัณฑ์: สูงสุด 15W / สูงสุด 15W กำลังไฟ POE: สูงสุด 180W / สูงสุด 280W |
| รายการบรรจุ |
สวิตช์อีเธอร์เน็ต: 1 ชุด คู่มือการใช้งาน: 1 ชิ้น ใบรับรอง, บัตรรับประกัน: 1 ชิ้น สายไฟ: 1 ชิ้น สายเคเบิลอนุกรม: 1 ชิ้น หูแร็ค: 1 คู่ |
คุณสมบัติหลักของสวิตช์แบบจัดการแร็ค
ขนาดของสวิตช์ CCTV PoE
การประยุกต์ใช้สวิตช์เครือข่ายเชิงพาณิชย์
ฟังก์ชันซอฟต์แวร์ของสวิตช์แบบจัดการ Gigabit
ฟังก์ชันสวิตช์แบบจัดการ L3
| ฟังก์ชัน L3 | |
| IPv4 | อินเทอร์เฟซ VLAN IPv4 |
| เส้นทางคงที่ IPv4 | |
| ARP | |
| IPv6 | อินเทอร์เฟซ VLAN IPv6 |
| เส้นทางคงที่ IPv6 | |
| IPv6 ND | |
ฟังก์ชันสวิตช์แบบจัดการ L2
| ฟังก์ชัน L2 | |
| พอร์ต | สวิตช์พอร์ต |
| คำอธิบายพอร์ต | |
| ความเร็วพอร์ต | |
| Duplex พอร์ต | |
| การควบคุมการไหลของพอร์ต | |
| จัมโบ้ สูงสุด 10K | |
| EEE | |
| โมดูลไฟเบอร์ (DDM) | |
| การรวมลิงก์ | รองรับนโยบายการปรับสมดุลโหลด; ตาม MAC และ IP-MAC |
| กลุ่มคงที่และไดนามิก | |
| รองรับ LACP | |
| สูงสุด 8 กลุ่ม | |
| การควบคุม Storm | Boardcast |
| มัลติคาสต์ที่ไม่รู้จัก | |
| Unicast ที่ไม่รู้จัก | |
| การมิเรอร์พอร์ต | การตรวจสอบแบบหนึ่งต่อหนึ่ง |
| การตรวจสอบแบบหลายต่อหนึ่ง | |
| Ingress/Egress/ทั้งคู่ | |
| สูงสุด 4 กลุ่มเซสชัน | |
| ความปลอดภัยของพอร์ต | ข้อจำกัดที่อยู่ MAC |
| ที่อยู่ MAC ความปลอดภัยของพอร์ต | |
| ป้องกัน/จำกัด/ปิด | |
| การแยกพอร์ต | |
| การจำกัดอัตราพอร์ต | |
| การตรวจจับ Loopback | |
| VLAN | Access/Trunk/Hybrid |
| VLAN Tunnel (Q-in-Q Tunnel) | |
| VID ที่กำหนดค่าได้ตั้งแต่ 1 - 4094; สูงสุด 256 กลุ่ม VLAN แบบคงที่ |
|
| VLAN เสียง | |
| MAC VLAN | |
| VLAN การเฝ้าระวัง | |
| VLAN โปรโตคอล | |
| GVRP | |
| ที่อยู่ MAC | ที่อยู่แบบไดนามิก |
| ที่อยู่แบบคงที่ | |
| การกรองที่อยู่ | |
| โปรโตคอล Spnning Tree | STP/RSTP/MSTP |
| ตัวกรอง BPDU | |
| BPDU Guard | |
| Edge Port | |
| LLDP | LLDP |
| LLDP MED | |
| มัลติคาสต์ | IGMP Snnoping |
| IGMP V1/V2/V3 | |
| พอร์ตเราเตอร์ | |
| ที่อยู่กลุ่ม IGMP แบบคงที่ | |
| การกรองกลุ่ม IGMP | |
| Querier | |
| MLD Snooping | |
| MVR | |
| QoS | การจำแนกประเภทการรับส่งข้อมูลตามลำดับความสำคัญที่เข้มงวดและ WRR |
| ลำดับความสำคัญของพอร์ต | |
| ลำดับความสำคัญ 802.1P | |
| ลำดับความสำคัญ IP TOS | |
| ลำดับความสำคัญ IP DSCP | |
| รองรับคิวสูงสุด 8 คิวต่อพอร์ต | |
| การทำเครื่องหมายลำดับความสำคัญ | |
| PoE | |
| การกำหนดค่า PoE | อุณหภูมิ PoE |
| ประเภท/ระดับ/พลังงาน/แรงดันไฟฟ้า/กระแสไฟ PoE | |
| สวิตช์ PoE | |
| PoE Watchdog | |
| การปรับตัว PoE power AF/AT | |
| กำหนดการ PoE | |
| PoE Port Timer Reboot | |
| บริการ | |
| DHCP | เซิร์ฟเวอร์ DHCP |
| IP Pool | |
| การผูกแบบคงที่ | |
| DHCP Relay | |
| โปรโตคอลการเข้าถึง | HTTP |
| HTTPS | |
| Telnet | |
| SSHv2 | |
| ผู้จัดการ ACL | |
| หมดเวลาเซสชัน | |
| จำนวนครั้งในการลองรหัสผ่านใหม่ | |
| เวลาเงียบ | |
| ความปลอดภัย | |
| AAA | RADIUS |
| TACACS+ | |
| 802.1X | |
| ตามพอร์ต/MAC/local/WEB | |
| DHCP Snooping | Global/VLAN |
| ตัวเลือก 82 | |
| รหัสวงจร | |
| IP Source Guard | |
| การตรวจสอบ ARP แบบไดนามิก | |
| DoS | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| การวินิจฉัย | |
| Syslog | ข้อความบันทึก |
| เซิร์ฟเวอร์ระยะไกล | |
| Ping | |
| Traceroute | |
| การทดสอบทองแดง | |
| UDLD | |
| การจัดการ | |
| การเข้าถึงผู้จัดการ | คอนโซล |
| HTTP/HTTPS | |
| Telnet | |
| SSH | |
| SNMP | |
| IP ผู้จัดการ | ที่อยู่แบบคงที่ |
| ไคลเอนต์ DHCP | |
| รองรับที่อยู่ IPv4 และ IPv6 | |
| VLAN ผู้จัดการ | |
| DNS | |
| การซิงโครไนซ์เวลา | SNTP |
| เวลาด้วยตนเอง | |
| SNMP | V1/V2C/V3 |
| ชุมชน | |
| ผู้ใช้ V3 | |
| กลุ่ม | |
| Trap Host | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 Bridge MIB | |
| RFC 1643 Ethernet MIB | |
| RFC 2819 RMON MIB (กลุ่ม 1, 2, 3 และ 9) | |
| RFC 2863 Interface MIB | |
| LLDP | |
| Private MIB | |
| RMON | สถิติ |
| ประวัติ | |
| เหตุการณ์ | |
| การเตือน | |
| ผู้ใช้ | |
| เฟิร์มแวร์ | การอัปเกรดเฟิร์มแวร์ |
| การกำหนดค่า | อัปโหลดและดาวน์โหลด |
| บันทึก | |
| รีสตาร์ท | |
| ค่าเริ่มต้นจากโรงงาน | |
| การปฏิบัติตามมาตรฐาน | |
| การควบคุมการไหล IEEE 802.3x และแรงดันย้อนกลับ | |
| IEEE 802.3ad port trunk พร้อม LACP | |
| โปรโตคอล Spanning Tree IEEE 802.1D | |
| โปรโตคอล Rapid Spanning Tree IEEE 802.1w | |
| โปรโตคอล Multiple Spanning Tree IEEE 802.1s | |
| IEEE 802.1p Class of Service | |
| IEEE 802.1Q VLAN tagging | |
| IEEE 802.1x Port Authentication Network Control | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af Power over Ethernet | |
| IEEE 802.3at Power over Ethernet Plus | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
การรับประกัน
1 ปีสำหรับผลิตภัณฑ์เชิงพาณิชย์และ 3 ปีสำหรับผลิตภัณฑ์อุตสาหกรรม
