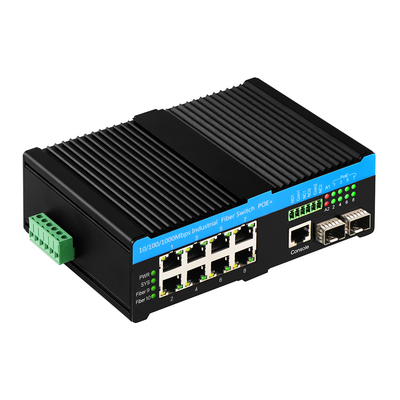

Olycom 8 Port PoE++ Network Gigabit Managed Switch เครื่องปรับเปลี่ยนที่บริหาร
คุณสมบัติสําคัญของสวิตช์ PoE 90 วัตต์
รายละเอียดของสวิทช์ POE ที่แข็ง
| ชื่อสินค้า | 10/100/1000Mbps การจัดการอุตสาหกรรม POE ไฟเบอร์สวิตช์ ((2F + 8TP) |
| ท่าเรือ |
2 x 1000Mpbs SFP port, 1G/2.5G ทั้งคู่รองรับ SM: 1310nm/1550nm,20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2Km; 850nm, 500 เมตร 8x10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) |
| มาตรฐาน | ไออีอี 8023, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| กรอบจัมโบ | 9.6KB |
| ขนาดตารางที่อยู่ MAC | 8K |
| ลักษณะการเปลี่ยน |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความกว้างของระบบ: 26Gbps (ไม่ติดจราจร) |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) สนาม SFP ระยะทางส่ง: 20Km, 40Km, 60Km, 80Km, 100Km |
| ไฟ LED | พลังงาน, เครือข่าย, ไฟเบอร์ |
| พลังงานไฟฟ้า |
ความดันไฟเข้า POE: 48V (สูงสุด 57V) พลังงานออกของปั๊มพลังงาน PoE ตัวเดียว: 90W (พอร์ต 1 ~ 8) ความดันออก PoE: 48V |
| สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40~75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
| มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV สายอากาศ, ± 6KV EFT: IEC61000-4-4 สาธารณะ ± 6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC ตอนที่ 15 ภาคย่อย B ((ประเภท B) ANSI C63.4:2014 |
| ข้อมูลทางกล |
เปลือก: เปลือกโลหะกระบวน ประเภทความปลอดภัย: IP40 ขนาด: 165 x 112 x 45.5 มิลลิเมตร วิธีการติดตั้ง: การติดตั้งด้วยรถไฟ |
| การรับประกัน | การเปลี่ยนภายใน 1 ปี การซ่อมแซม 3 ปี |
การบริหาร
การใช้งานสวิตช์ 90W BT PoE
FAQ
มันโอเคที่จะปรับผลิต POE ผ่านการจัดการ
ตัวอย่างเช่น: ในการทดสอบครั้งหนึ่ง, คุณสามารถทําให้พอร์ต Ethernet 1 ~ 8 POE bt 90W
ในอีกหนึ่งท่า 1 ~ 4 POE bt 90W และท่า 5 ~ 8 POE ที่ 30W หรือไม่มี POE
ปกติจะมี 4 ระดับของผลิต POE ในการใช้จริง
15.4W/30W/60W/90W ทั้งหมดสนับสนุนและปรับผ่านการจัดการ
สีเขียวเมื่อ POE กําลังทํางาน
ปิดเมื่อ POE ถูกปิด
มันโอเคที่จะติดตาม 2 ท่าทางใด ๆ ((fibre หรือ Ethernet) ผ่านการจัดการ
เช่นเดียวกับตัวอย่างข้างต้น การบริหารให้คุณปรับการรวมพอร์ต
ตัวอย่างเช่น: การตั้งค่าสัญญาณเตือนหนึ่งคือ Ethernet 5 port และอีกหนึ่งคือ fiber 1 port
กรุณาสังเกตว่าในกรณีนี้ หากพอร์ต Ethernet 6 ติดไม่ได้ พอร์ตเตือนไม่ตอบสนอง
วิธีอื่นของการตั้งค่าคือคลิกทุกพอร์ต ((ไฟเบอร์ / อีเธอร์เน็ต), ดูด้านล่างอินเตอร์เฟซ
แล้วพอร์ตใดๆก็ล้มเหลว พอร์ตเตือนก็เปลี่ยนเป็นสีแดง
สามารถตั้งค่าผ่าน STP หรือ ERPS ได้
พื้นฐานของวงแหวน 2-SFP ((รูปแบบพื้นฐานที่สุด)
สวิตช์ 6 ~ 7 สลับจะโอเคในลุปหนึ่งถ้ามันไป STP แหวน
โดยหลักแล้วเป็นจํานวนไม่ถ้วน ถ้ามันมาจาก ERPS
สามารถให้พลังงาน POE++ ต่อเนื่องกับอุปกรณ์ PD สําหรับ 8 ท่า UTP (ยกเว้นท่า combo)
นี่ต้องการไฟฟ้าขั้นต่ํา 15A ถ้ามันมีภาระเต็ม ((48V * 15A = 720W)
แต่ในการใช้งานจริง เราไม่แนะนําการเชื่อมต่ออุปกรณ์ที่ใช้พลังงานมากเกินไป กับสวิตช์เดียว
