Olycom 8-Port Web Managed 2.5G PoE/PoE+ Fiber Switch
บทนำสู่สวิตช์ PoE 8 พอร์ต
พอร์ต
6 x พอร์ต RJ45 แบบตรวจจับอัตโนมัติ 10/100/1000Mbps
2 x พอร์ตไฟเบอร์ SFP 100/1000/2500Mbps

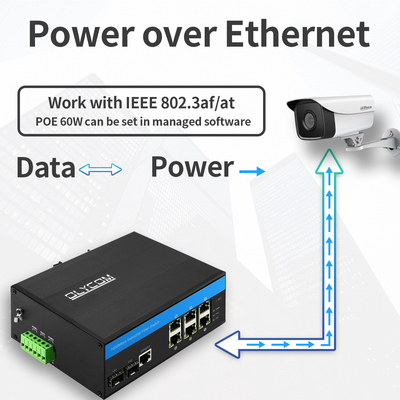

PoE
จ่ายไฟ IEEE 802.3af/at ไปยังพอร์ต RJ45 1 ~ 6
รองรับการจ่ายไฟให้กับกล้อง IP PoE ผ่านจุดเชื่อมต่อไร้สาย (AP) ของสายอีเธอร์เน็ตประเภท 5
รองรับ PoE at/PoE af, เอาต์พุตตรวจจับอัตโนมัติ, สูงสุด 180W
เอาต์พุต DC48V แบบแอคทีฟ
ระยะการจ่ายไฟสูงสุด 100 เมตร
ฮาร์ดแวร์
การป้องกันไฟกระชาก Ethernet 6KV, ปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่รุนแรง
เป็นไปตามระดับการป้องกัน IP40 และข้อกำหนดเกรดอุตสาหกรรม EMC
การติดตั้งราง DIN หรือติดผนัง
เป็นไปตามมาตรฐาน FCC และ CE
อุณหภูมิสภาพแวดล้อมในการทำงาน: -40°C～75°C
ซอฟต์แวร์
รองรับการปรับแต่ง
ด้วยคุณสมบัติข้างต้น ทำให้เป็นโซลูชันที่เหมาะสมสำหรับ IP Surveillance, ลม, ไฟฟ้า, ระบบอัตโนมัติในการประกอบ, รถไฟใต้ดิน PIS, SCADA พลังงาน, การบำบัดน้ำเสีย, โลหะวิทยา, การขนส่งอัจฉริยะ, การขนส่งทางราง, การทหาร และอุตสาหกรรมอื่นๆ
ข้อมูลจำเพาะ ของ สวิตช์ไฟเบอร์อุตสาหกรรม
| ชื่อผลิตภัณฑ์ | สวิตช์ไฟเบอร์ PoE อุตสาหกรรมแบบจัดการ 10/100/1000Mbps (2F+6TP) |
| หมายเลขรุ่น | IM-FP266GW |
| พอร์ต |
2*พอร์ต SFP 100/1000/2500Mpbs SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 6*10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) |
| โปรโตคอล |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
| คุณสมบัติการสลับ |
โหมดการส่ง: การจัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ: <10us แบนด์วิดท์ของระบบ: 22Gbps (ไม่ติดขัด) ขนาด DRAM: 128M ขนาด Flash: 16M VLAND ID: 4096 ขนาดตารางที่อยู่ MAC: 8K เฟรมจัมโบ้: 9.6KB |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดเกลียวแบบไม่มีฉนวน(≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดเกลียวแบบมีฉนวน(≤100m) |
| ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ PWR: พลังงาน
สีส้ม: Link/ACT สีเขียว: ความเร็วเครือข่าย 1000M (ปิดเมื่อเป็น 100Mb/s)
ไฟเบอร์: FX1/FX2 |
| แหล่งจ่ายไฟ |

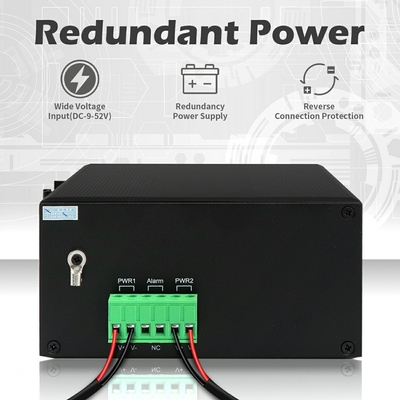

แรงดันไฟฟ้าขาเข้า: 48V (สูงสุด 52V) แรงดันไฟฟ้าขาออก PoE: 48V กำลังไฟขาออก PoE เดียว: 30W (พอร์ต 1~8) งบประมาณสูงสุด: 240W การเชื่อมต่อย้อนกลับ: รองรับ |
| การเดินสาย PoE | PoE af/at: 1/2(V+), 3/6(V-) |
| สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°C～75°C อุณหภูมิในการจัดเก็บ: -40°C～85°C ความชื้นในการทำงาน: 10%～90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95%, ไม่มีการควบแน่น |
| มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV อากาศ, ±6KV สัมผัส EFT: IEC61000-4-4, ทั่วไป ±6KV ไฟกระชาก: IEC61000-4-5, Differential ±2KV, Common±6KV |
| การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
| ข้อมูลทางกล |
เปลือก: เปลือกโลหะลูกฟูก, ระดับ IP40 ขนาด: 158*115*60mm วิธีการติดตั้ง: การติดตั้งราง Din/ติดผนัง น้ำหนัก: 0.75Kg/0.9Kg (สุทธิ/รวม) |
| การรับประกัน | 3 ปี, การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน |
รองรับการวินิจฉัยสายเคเบิลและสามารถระบุจุดบกพร่องได้
รองรับ IEEE802.3az EEE (Energy Efficient Ethernet) Management, เพิ่มประสิทธิภาพการใช้พลังงาน

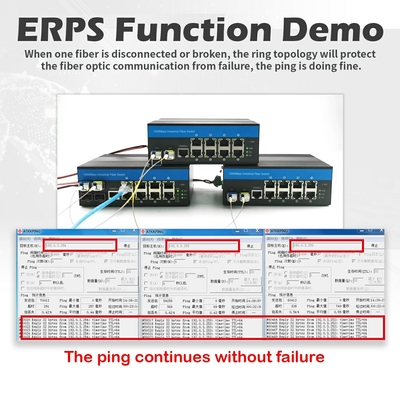

รองรับ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
รองรับ QoS, การจำแนกประเภทการขนส่ง QoS, CoS, การควบคุมแบนด์วิดท์ (ทิศทางเข้า/ออก), การปราบปรามพายุ, บริการที่แตกต่าง
รองรับ IEEE802.1q VLAN, พอร์ต VLAN, VLAN ตาม Mac, VLAN ซับเน็ต IP, โปรโตคอล VLAN, แปลง VLAN, MVR
รองรับการรวมลิงก์ IEEE802.3ad LACP แบบไดนามิก, การรวมลิงก์แบบคงที่
รองรับ IGMP/MLD snooping V1/V2/V3, การกรอง/ปรับ IGMP, การค้นหา IGMP
รองรับรายงานตัวแทน IGMP, MLD snooping
ความปลอดภัย: อิงตามพอร์ตและ Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
รองรับ Cisco® เช่น CLI, การจัดการเว็บ, SNMP v1/v2c/v3, Telnet
รองรับการอัปเกรดซอฟต์แวร์ผ่าน TFTP และ HTTP, ความซ้ำซ้อนของเฟิร์มแวร์ป้องกันความล้มเหลวในการอัปเกรด
รองรับ DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
รองรับ RMON, MIB II, ภาพมิเรอร์, บันทึกเหตุการณ์, DNS, NTP/SNTP, IEEE802.1ab LLDP
รองรับ IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
โปรดติดต่อเราสำหรับคู่มือเว็บหรือคู่มือ CLI
ข้อมูลการบรรจุ
สวิตช์ 1 ชิ้น
คู่มือผู้ใช้ 1 ชิ้น
หมายเหตุ
อุปกรณ์เสริม (ขายึดราง DIN, โมดูลออปติคัล, แหล่งจ่ายไฟ, สายแพทช์, สายเครือข่าย ฯลฯ) ไม่รวมอยู่ในกล่องบรรจุ โปรดเตรียมเองหรือซื้อทั้งชุดจากเรา
| ตัวรับส่งสัญญาณไฟเบอร์อุตสาหกรรม | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| อะแดปเตอร์แปลงไฟ DIN อุตสาหกรรม | |
| IM-DAC220/DC48V2.5A | AC220V ถึง DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A | AC220V ถึง DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A | AC220V ถึง DC48V10A, -40℃～70℃ |
ข้อมูลกล่องขนส่ง
ขนาดผลิตภัณฑ์: 15.8*11.5*6cm
ขนาดกล่องด้านใน: 25.3*20.8*8cm
น้ำหนักผลิตภัณฑ์: 0.75Kg
น้ำหนักบรรจุภัณฑ์: 0.9Kg
ขนาดกล่องหลัก: 55.5*40*41cm
ปริมาณการบรรจุ: 20 ชิ้น
น้ำหนักบรรจุภัณฑ์: 20Kg
การประยุกต์ใช้สวิตช์เครือข่ายแบบจัดการอัจฉริยะ
คำถามที่พบบ่อย
1, ใช้ชิปอะไร?
Olycom: Vitesse
2, ฉันสามารถปรับแต่งได้หรือไม่?
Olycom: ใช่
เราสนับสนุนบริการ OEM เช่น โลโก้ ชื่อรุ่น ป้ายกำกับ หน้ากาก PVC และชิ้นส่วนผลิตภัณฑ์ (ชุดติดตั้ง, ขั้วต่อไฟ ฯลฯ)
3, ฉันสามารถเชื่อมต่อกับอุปกรณ์ 10/100M ได้หรือไม่?
Olycom: ใช่
สำหรับพอร์ต LAN จะเป็นการตรวจจับอัตโนมัติ 10/100/1000M
สำหรับพอร์ตไฟเบอร์ โปรดกำหนดค่าความเร็ว 100Mbps ผ่าน Web GUI หรือ CLI
4, ฉันสามารถปิดฟังก์ชัน PoE สำหรับบางพอร์ตได้เมื่อจำเป็นหรือไม่?
A: ใช่
สวิตช์ PoE แบบจัดการทั้งหมดในซีรีส์นี้รองรับการจัดการ PoE
โปรดตั้งค่าสถานะ PoE ผ่าน Web GUI หรือ CLI
5, คุณทำ SKD/CKD หรือไม่?
A: ใช่
ในฐานะโรงงาน เราได้จัดการกับสิ่งนี้หลายครั้ง
