เครื่องแปลงไฟเบอร์ออปติก
ชื่อรุ่น: OM610-1V↑1D↑↓1A ↑↓1K↑↓1EWT/R
เราสนับสนุนชื่อนางแบบของคุณ
เรียกว่า เครื่องแปลงไฟเบอร์ เครื่องแปลงสื่อ เครื่องแปลงวิดีโอออปติก เครื่องส่งและรับวิดีโอออปติกนี้ให้ฟังก์ชันด้านล่าง และจึงได้รับความนิยมในรัฐบาลทหาร, และโครงการและการเสนอราคาสิ่งแวดล้อมทางการแพทย์
รายละเอียด
| อุปกรณ์แสง | |
| ความยาวคลื่น | 1310nm/1550nm |
| พลังการออก | -8 ~ 3dBm |
| สายใยแสง |
โหมดเดียว (9/125um) 20Km ถึง 80Km มัลติโมด (50/125um) 1Km, (62.5/125um) 500m |
| การ ได้ รับ ความ สัมผัส | -30dBm |
| อินเตอร์เฟซ | FC/ST/SC |
| วิดีโอ | |
| ความกว้างแบนด์วิธ | 8MHZ |
| ระบบที่เข้ากันได้ | NTSC/PAL/SECAM |
| อัมพานซ์/วอลเตจ | BNC 75Ω (ไม่สมดุล) / 2.0Vp-p |
| ผลประโยชน์ต่าง ๆ | < ± 1% |
| ระยะความแตกต่าง | < ± 1 |
| สัดส่วน S/N | > 60dB ((weighting) ((8 บิต) |
| อินเตอร์เฟซ | BNC |
| ข้อมูล | |
| โปรต็อกอลข้อมูล | ข้อมูล RS232, RS422, แมนเชสเตอร์, BIPHASE |
| ความกว้างแบนด์วิธ | 0~300kbps |
| อัตราความผิดพลาด | 10-9 |
| อินเตอร์เฟซ | สถานีบินฟีนิกซ์ |
| เสียง | |
| อัมพาต / โวลเตจ | 600ohm ((ไม่สมดุล) / 2.0Vp-p |
| การตอบสนองความถี่ | 10 ~ 20kHz |
| การบิดเบือนฮาร์มอนิกทั้งหมด | < 0.05% |
| ระยะความแตกต่าง | < ± 1 |
| สัดส่วน S/N | > 95dB ((น้ําหนัก) |
| อินเตอร์เฟซ | สถานีบินฟีนิกซ์ |
| อัตราตัวอย่าง | 48k Hz |
| การแก้ไข | 16 บิต |
| ปิดการติดต่อ | |
| การเข้าสัญญาณ | เตือน, ไบนารีอินทุ้น, รองรับ TTL RS-232/422/485 หรือปุ่มสวิทช์ปาซีฟ |
| การออกสัญญาณ | เตือนแบบสุ่ม การออกแบบไบนารี การสนับสนุน TTL RS-232/422/485 หรือผลิตรีเล |
| อินเตอร์เฟซ | สถานีบินฟีนิกซ์ |
| อีเทอร์เน็ต | |
| โหมดการทํางาน | Full duplex / half duplex การตรวจจับอัตโนมัติ |
| ความเร็วของเครือข่าย | 10/100Mbps การตรวจจับอัตโนมัติ |
| อินเตอร์เฟซ | RJ45 |
| อิเล็กทรริค อินทรีย์ เครื่องจักรกล | |
| โลเตจการทํางาน |
เอง:220VAC ถึง 5V/12VDC, Rack: สอง 220V/-48V AC การ์ด: ใช้พลังงานโดยชาสซี่ |
| อุณหภูมิการทํางาน | -35°C+75°C |
| อุณหภูมิในการเก็บ | -45°C+85°C |
| ความชื้น | 0~95% ไม่หมัก |
| ขนาด และ น้ําหนัก | เองและบัตร: ขึ้นอยู่กับการตั้งค่าที่แตกต่างกัน ชาซี: 19 ′′3U |
การใช้งาน
รายละเอียดการสั่ง
Olycom OM610 ซีรี่ย์ของตัวส่งและรับแสงจากการตั้งตั้งแบบเรียบง่ายที่มีช่องเดียวของสัญญาณชนิดเฉพาะเจาะจง ถึงการแก้ไขที่ซับซ้อนที่มีช่องหลายช่องของสัญญาณที่แตกต่างกัน (วีดีโอ), เสียง, ข้อมูล, โทรศัพท์, เซ็นทรัล, และอีเทอร์เน็ต)
การปรับแต่งแบบยืดหยุ่นเปิดให้กับการปรับแต่งและ ODM เพื่อตอบสนองความต้องการต่างๆ
| OM610-1V↑1D↓1P1E WT/R | 1ch วิดีโอ Tx + 1ch RS485 ข้อมูล Rx + 1ch 10/100M Ethernet + 1 โทรศัพท์ |
| OM610-1V↑2D↓2A↑1E WT/R | วิดีโอ 1ch Tx + 2ch RS485 ข้อมูล Rx + 2ch เสียง Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch วิดีโอ Tx + 2ch RS485 ข้อมูล Rx + 2ch เสียง Tx + 1ch ติดต่อปิด Tx |
| OM610-2P1EWT/R | 2ch โทรศัพท์ + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R | วิดีโอ 2ch Tx + 1ch RS485 ข้อมูล Rx + 1ch 10/100M Ethernet + 1 โทรศัพท์ |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch วิดีโอ Tx + 2ch RS485 ข้อมูล Rx + 2ch เสียง Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch โทรศัพท์+ 2ch ข้อมูล RS485 Rx |
| OM610-4V↑1D↓4E WT/R | วิดีโอ 4ch Tx + 1ch ข้อมูล RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | วิดีโอ 4ch Tx + 1ch RS485 ข้อมูล Rx + 4ch โทรศัพท์ |
| OM610-4V↑12D↓WT/R | วิดีโอ 4ch Tx + 12ch ข้อมูล RS485 Rx |
| OM610-2D↓8PWT/R | 2ch RS485 ข้อมูล Rx + 8ch โทรศัพท์ |
| OM610-20D↓WT/R | ข้อมูล 20ch RS485 Rx |
| รหัสหมายเลขรายการ | |
| OM600 |
OM600-Video Optical Transmitter / Receiver, 610-desktop standalone, 620-card style, 613-mini series, 615-HD series เครื่องถ่ายภาพออนไลน์ |
| V | วิดีโอ |
| A | เสียง |
| D | ข้อมูล |
| K | ระเบิด (I/O, ปิดการติดต่อ) |
| P | โทรศัพท์ |
| E | อีเทอร์เน็ต |
| M,W | M-Multi-mode, W-Single mode ระบบการใช้งาน |
| S,U | S-1310nm, U-1550nm |
| T,R | T - ส่ง, R - รับ |
| FC,ST,SC,LC | ประเภทเครื่องเชื่อมไฟเบอร์ |
| ↑,↓, ↑↓ | ↑-ไปข้างหน้า (จาก TX ไปยัง RX), ↓ - กลับ (จาก RX ไปยัง TX), ↑↓-สองทิศทาง |
| 1,2,3... | ตัวเลขก่อนปริมาณสัญญาณของช่องที่ต้องการ |
| 0520, 40... | ตัวเลขข้างหน้าเส้นเชื่อมไฟเบอร์-ระยะทางทํางาน |

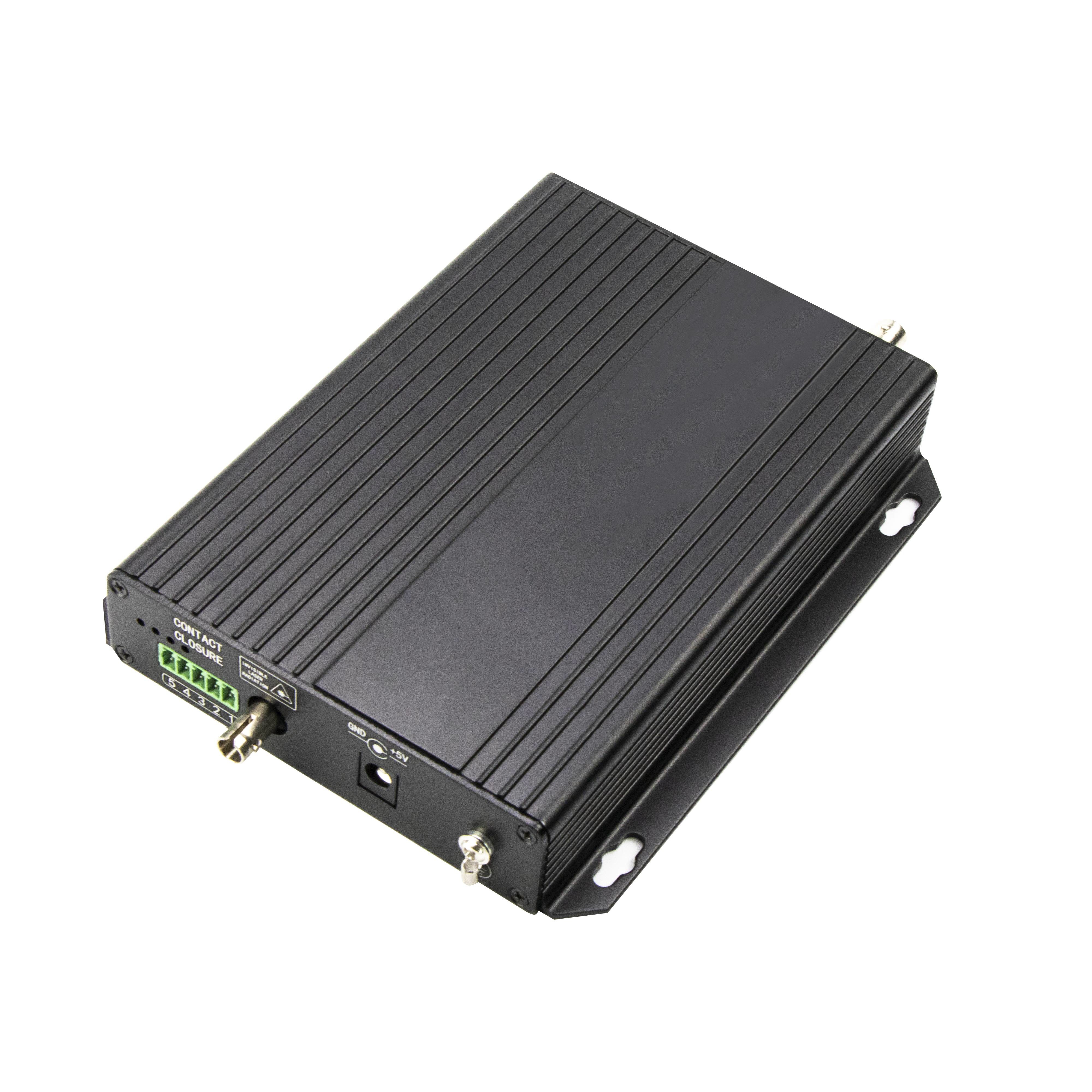

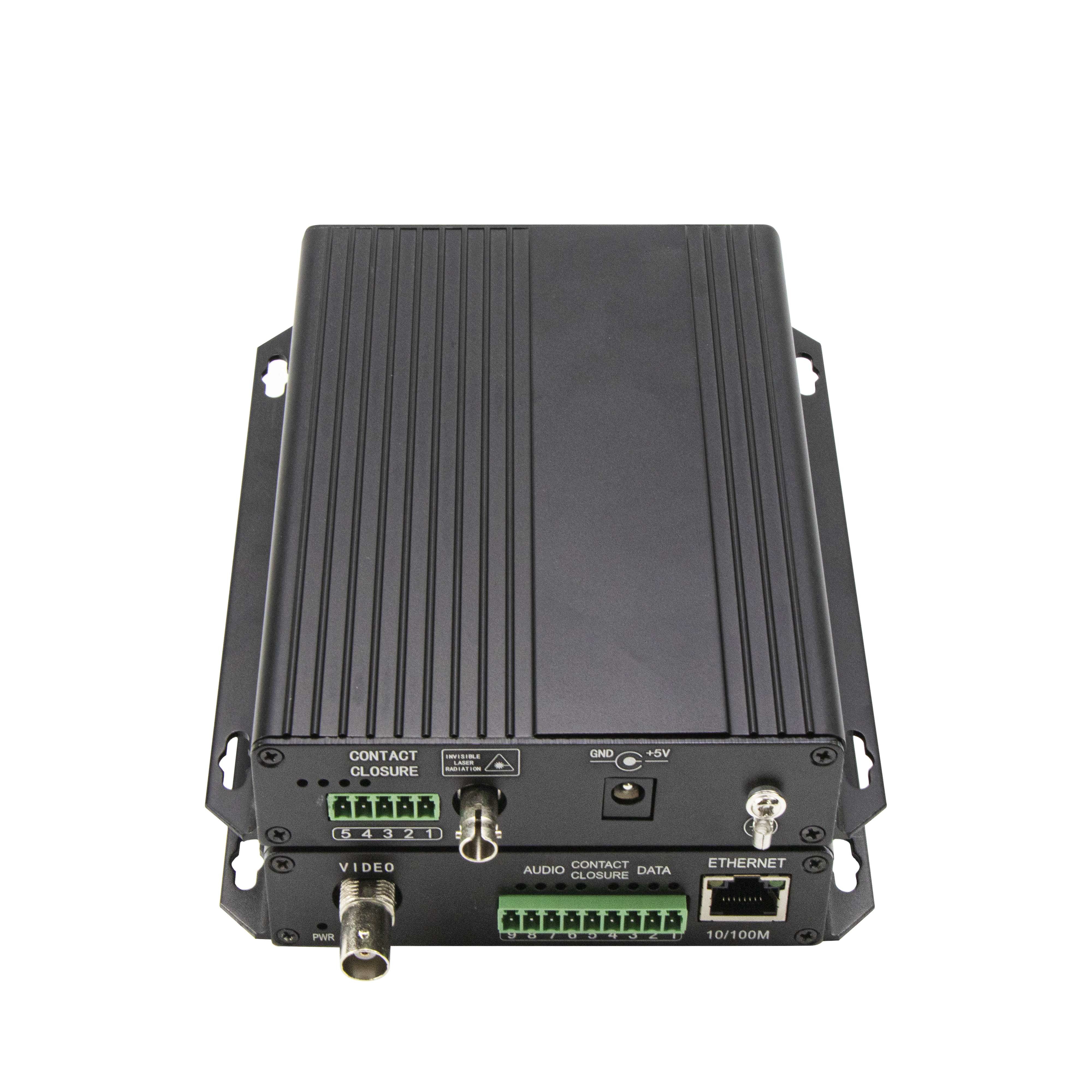

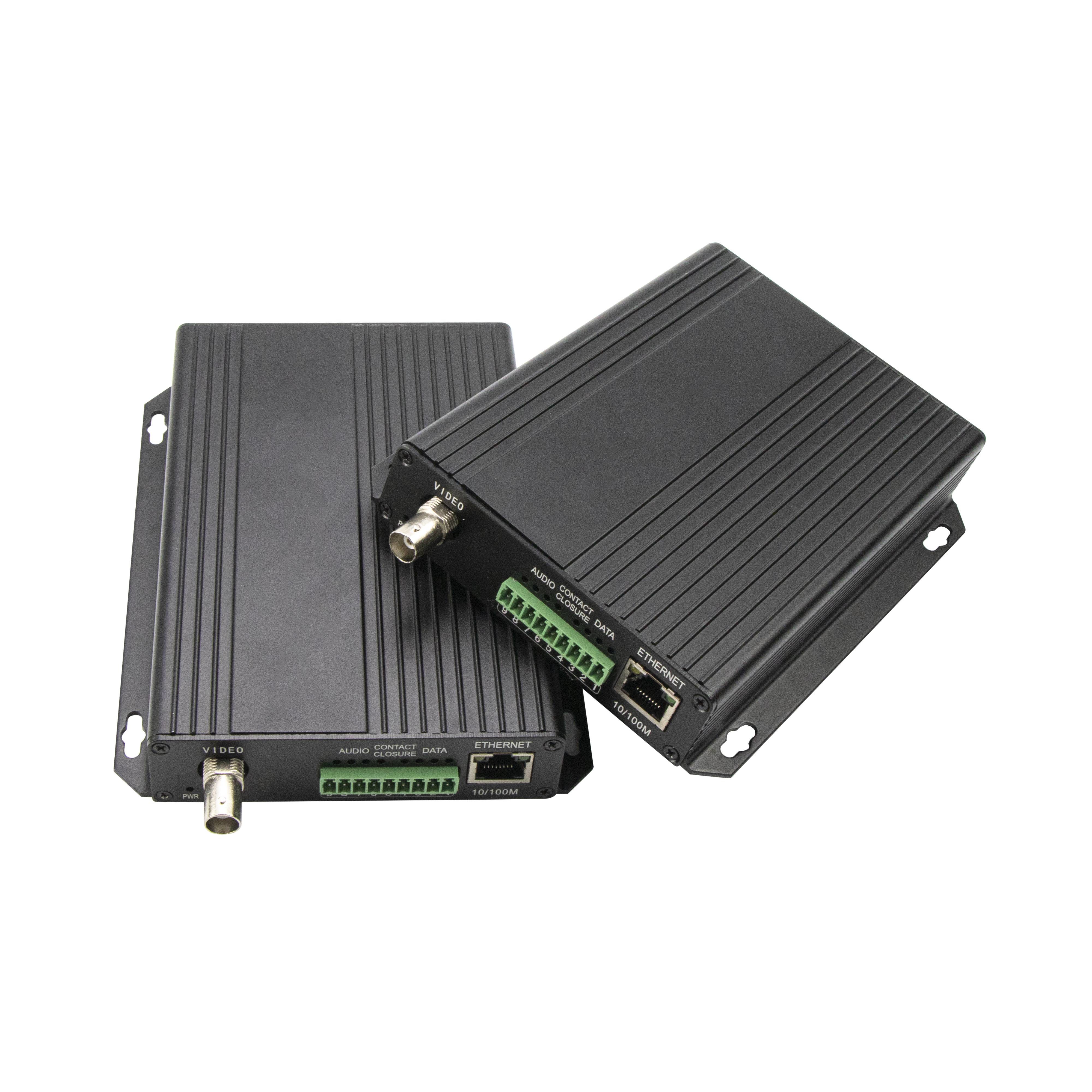

รูปภาพสินค้า
