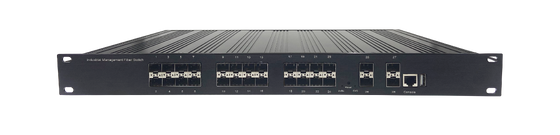

สวิตช์อีเทอร์เน็ตไฟเบอร์ออปติก L3 ที่ใช้ระบบ 10G
|
อินเตอร์เฟซ I/O |
|
|
พลัง |
AC 100-240 V |
|
ท่าเรือ |
24*1000Mbps สนาม SFP 4 * 10G SFP + สายไฟเบอร์ 1*พอร์ตคอนโซล 1*พอร์ตเก็บข้อมูล USB 2.0 |
|
ผลงาน |
|
|
ความกว้างแบนด์วิธ |
128Gbps |
|
อัตราการส่งต่อพัสดุ |
95.3Mpps |
|
ความจุของฟลัชเมมรี่ |
256MB |
|
ที่อยู่ MAC |
16K |
|
กรอบจัมโบ |
12K |
|
รูปแบบการโอน |
เก็บและส่งต่อ |
|
มาตรฐาน |
|
|
โปรโตคอลเครือข่าย |
ไออีอี 8023: 10Base-T IEEE 802.3i 10BASE-T เอเธอร์เน็ต IEEE 802.3u 100BASE-TX/FX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X IEEE 802.3ae 10GBASE-SR/LR IEEE 802.3av GVRP IEEE 802.3x การควบคุมการไหล IEEE 802.3ad การรวมลิงค์ IEEE 802.1v โปรต็อกอล VLAN IEEE 802.1d โปรต็อกอลต้นไม้สเปน (STP) IEEE 802.1s Rapid Spanning Tree (RSTP) หลักฐานการใช้งาน IEEE 802.1w multiple spanning tree (MSTP) หลักฐานการใช้งาน IEEE 802.1q VLANs / การติดป้าย VLAN IEEE 802.1x ความปลอดภัยในการเข้าระบบเครือข่าย IEEE 802.1p QoS |
|
ระบบเครือข่าย
|
10BASE-T: สาย UTP ประเภท 3, 4, 5 (สูงสุด 100m) 100BASE-TX/1000Base-T: สาย UTP ประเภท 5, 5e หรือมากกว่า (สูงสุด 100m) 1000BASE-X: MMF, SMF 10GBASE-LR 10GBASE-SR |
|
คุณสมบัติทางแสง
|
โหมดหลายแบบ: 850/1310nm (0-2KM) โหมดเดียว:1310/1550/1490nm ((0-120KM) |
|
การคุ้มครอง |
|
|
ใบรับรองความปลอดภัย |
CE |
|
สิ่งแวดล้อม |
|
|
สถานที่ทํางาน |
อุณหภูมิการทํางาน: -10 ~ 50 °C อุณหภูมิการเก็บรักษา: -40 ~ 70 °C ความชื้นในการทํางาน :10% ~ 90%, ไม่ปรับความชื้น อุณหภูมิการเก็บรักษา: 5% ~ 90%, ไม่หมัก |
|
การแสดง |
|
|
ตัวชี้วัด LED |
PWR,SYS,Link,ACT |
|
เครื่องจักรกล |
|
|
ขนาดโครงสร้าง |
ขนาดสินค้า:440 * 250 * 44 มม น้ําหนักสินค้า:1.6 กิโลกรัม น้ําหนักสินค้าโดยรวม:1.9KG |
|
พลังงานสูงสุด |
35W |
|
รายการแพคเกจ |
สวิตช์อีเทอร์เน็ต: 1 ชุด คู่มือผู้ใช้: 1 PC ใบรับรอง: 1 PC สายไฟ:1 PC |
|
L3 Features |
- L3 Routing *128 ข้อความในอินเตอร์เฟซ IPv4 *256 IPv4 Static Routing เอกสาร * 8K IPv4 รายการทางเดินแบบไดนามิก - RIP v1, v2 - OSPF v1, v2, V3 - IGMP v1, v2, v3 |
- Multicast Routing *เส้นทางสแตติกมูลติแคสท์ - ARP Proxy - DHCP Server / Relay - VRRP - BFD |
|
ลักษณะของ L2 |
- การรวมลิงค์ *การรวมสแตติกลิงค์ * 802.3ad LACP *สูงสุด 64 กลุ่มการรวม ซึ่งมี 8 ท่าเรือต่อกลุ่ม - โปรต็อกอลต้นไม้กว้าง * 802.1D STP * 802.1w RSTP * 802.1s MSTP *32 ตัวอย่าง MSTP *ความปลอดภัย STP: การตรวจพบลุปกลับ, TC ป้องกัน, BPDU ฟิลเตอร์/ป้องกัน, รูท ป้องกัน |
- การตรวจจับลุปแบ็ค - การควบคุมการไหล * 802.3x การควบคุมการไหล - การสะท้อนท่าเรือ * 1 ต่อ 1 *หลายต่อหนึ่ง *ตามกระแส *Tx/Rx/ทั้งคู่ - LLDP, LLDP-MED |
|
L2 Multicast |
-1024 กลุ่ม IGMP - IGMP สนุก * IGMP v1/v2/v3 สนูป * IGMP ลาออกเร็ว *MVR * IGMP Snooping Querier * IP Multicast จํากัด *สแตตติก มัลติคาสต์ โฟร์ดเมนท์ |
- เอ็มเอลดี สนูป *MLD v1/v2 สนูป *MLD สนูปปิ้ง Querier #ไปเร็ว # * IP Multicast จํากัด *สแตตติก มัลติคาสต์ โฟร์ดเมนท์ |
|
VLAN |
- VLAN กลุ่ม *กลุ่ม VLAN 4K -802.1Q แท็ก VLAN -MAC VLAN - โปรต็อกอล VLAN |
- VLAN VPN (QinQ) - GVRP - VLAN ส่วนตัว |
|
QoS |
- ระดับการบริการ *ความสําคัญของท่าเรือ *802.1p ความสําคัญของ CoS/DSCP *8 คิวความสําคัญ *โหมดตารางคิว - การควบคุมความกว้างแบนด์วิท *การจํากัดการจัดอันดับที่พึ่งพาการลุย/การไหล * การควบคุมพายุ |
- แตกต่าง *ประเภทการบริการที่แตกต่างกัน *นโยบายการบริการต่าง ๆ *Diffserv บริการ - ออโต้ VoIP - VLAN เสียง |
|
ACL |
- รองรับถึง 3328 รายการ -MAC ACL *แหล่ง MAC *จุดหมาย MAC * VLAN ID *ความสําคัญของผู้ใช้ *EtherType -สแตนดาร์ท IP ACL * IP ของแหล่ง * IP ของจุดหมาย - ACL ที่ใช้เวลา |
- ขยาย IP ACL * IP ของแหล่ง * IP ของจุดหมาย *ชิ้นส่วน *โปรต็อกอล IP *ธง TCP * TCP/UDP Port * DSCP/IP TOS |
|
ความปลอดภัย |
- เอเอเอ - ดีเอชซีพี สนุก - IP-MAC-Port Binding:สูงสุด 32768 ข้อความ -การตรวจสอบ ARP:สูงสุด 32768 รายการ - IP Source Guard:สูงสุด 1020 รายการ - การรักษาความปลอดภัยของท่าเรือแบบสถิติ / ดินามิก -สูงสุด 64 ที่อยู่ MAC ต่อท่า - การถ่ายทอด / Multicast / Unicast Storm Control *ระบบควบคุม kbps/ratio/pps - IP / Port / MAC การควบคุมการเข้าใช้งาน - DoS ป้องกัน |
-802.1X *การยืนยันความเป็นจริงที่พัฒนาจากท่าเรือ *MAC(Host) การยืนยันตัวจริงที่ใช้ *VLAN ของแขก *สนับสนุน Radius การยืนยันตัวตนและความรับผิดชอบ - การแยกท่าเรือ -MAC การกรอง - การจัดการเว็บที่ปลอดภัยผ่าน HTTPS ด้วย SSLv3/TLS10 - การจัดการระบบคอมเมนท์ไลน์อินเตอร์เฟซ (Secure Command Line Interface) ((CLI) กับ SSHv1/SSHv2 |
|
การบริหาร |
-GUI ที่ใช้งานผ่านเว็บ -Command Line Interface ((CLI) ผ่านพอร์ตคอนโซล, telnet -SNMPv1/v2c/v3 -SNMP Trap/Inform -RMON (1,2,3,9 กลุ่ม) - DHCP Option82 -HTTP/TFTP การโอนไฟล์ |
- การติดตาม CPU - การวินิจฉัยสายเคเบิล - การควบคุมการเข้า - SNTP - ระบบบันทึก - ภาพคู่ - การจัดการ IPv6 -PPPoE เครื่องระบุวงจร |
|
MIBs |
-MIB II (RFC1213) - อินเตอร์เฟส MIB (RFC2233) -Ethernet Interface MIB (RFC1643) - Bridge MIB (RFC1493) -P/Q-Bridge MIB (RFC2674) -RMON MIB (RFC2819) |
-RMON2 MIB (RFC2021) - Radius Accounting Client MIB (RFC2620) - Radius Authentication Client MIB (RFC2618) - Remote Ping, Traceroute MIB (RFC2925) |
ลักษณะสําคัญ
IM4X24S-GW ส่งผลให้เกิดการผสมผสานความสามารถในการทํางาน, ความสามารถในการปรับขนาด, และความรู้เครือข่ายที่ก้าวหน้า, ทําให้มันเหมาะสําหรับสิ่งแวดล้อมอุตสาหกรรมและเทคโนโลยีที่ต้องการ.
สถาปัตยกรรมเส้นใยความหนาแน่นสูง
24 × 100/1000Mbps สายพานการเข้าถึงไฟเบอร์ SFP สําหรับการรวมอุปกรณ์ขนาดใหญ่
4 × 10G SFP+ port uplink ทําให้สามารถเชื่อมต่อรั้วผูกรุกความกว้างขวางความยาวสูง
สนับสนุนการส่งสัญญาณทางออนไลน์ระยะไกลสําหรับเครือข่ายเมโทรและอุตสาหกรรม
การจัดจําหน่ายไฟเบอร์แบบยืดหยุ่น รองรับสภาพแวดล้อมแบบเดียวและหลายแบบ
เครื่องเปลี่ยนอัตราการทํางานสูง
ความสามารถในการสลับถึง 128Gbps ด้วยสถาปัตยกรรมที่ไม่ปิด
ผลประกอบการส่งต่อถึง 95.3Mpps สําหรับฉากจราจรความหนาแน่นสูง
รูปแบบการถ่ายทอดเก็บและส่งต่อ รับประกันความสมบูรณ์แบบและความมั่นคงของข้อมูล
รองรับแฟรมขนาดใหญ่สูงสุด 12K สําหรับการส่งข้อมูลที่มีประสิทธิภาพสูง
ความสามารถในการสลับระดับ 2 ระดับสูง
การสนับสนุน VLAN อย่างครบวงจร (802.1Q, Port-based, MAC VLAN, QinQ)
โปรโตคอล STP / RSTP / MSTP สําหรับการป้องกันลุปและ redundancy เครือข่าย
โปรต็อกอลควบคุมการรวมลิงค์ (LACP) ที่มีมากถึง 64 กลุ่ม
IGMP Snooping / MLD Snooping สําหรับการจัดส่งการจราจรมูลติคาสต์ที่ปรับปรุง
การบริหารท่าเรือที่ทันสมัยรวมถึงการสะท้อน, การแยกและการควบคุมอัตรา
ฟังก์ชันการนําทางชั้น 3 ที่มีพลัง
การสนับสนุนการตั้งทางสแตติกและการสนับสนุนการตั้งทางแบบไดนามิกเต็ม (RIP, OSPF, BGP, VRRP, BFD)
รองรับ IPv4 และ IPv6 สภาพแวดล้อมเครือข่ายสองสตัค
ความสามารถในการนําทาง Multicast และ ARP proxy
การสนับสนุน DHCP Server, Relay และ IPv6 DHCP สําหรับการใช้งานเครือข่ายแบบยืดหยุ่น
ความสามารถในการปรับขนาดสูงสําหรับเครือข่ายกระดูกสันหลังของบริษัทและเมโทร
การรักษาความปลอดภัยของเครือข่ายระดับองค์กร
การยืนยันตัวตน IEEE 802.1X ด้วยการสนับสนุน Radius และ TACACS+
การเชื่อมโยง MAC/IP/Port และ DHCP Snooping เพื่อป้องกันการสปูฟ
การกรองการจราจรแบบ ACL สําหรับชั้น IPv4/IPv6/MAC
กลไกป้องกันการโจมตี DoS และกลไกรักษาความปลอดภัยของท่าเรือ
การจัดการที่ปลอดภัยผ่าน HTTPS, SSH และการเข้าถึง CLI ที่เข้ารหัส
QoS และการจัดการการจราจรระดับสูง
QoS ตามการจัดหมวด 802.1P, DSCP และ DiffServ
กลไกการกําหนดการหลายคิวสําหรับการจัดลําดับความสําคัญของจราจร
การควบคุมความกว้างแบนด์เวทต่อพอร์ตและต่อกระแส
การยับยั้งพายุ Broadcast, Multicast และ Unicast
ผลงานที่ปรับปรุงให้ดีที่สุดสําหรับการเฝ้าระวังทางวีดีโอและบริการในเวลาจริง
การจัดการเครือข่ายที่ครบวงจร
อินเตอร์เฟซการจัดการหลายแบบ: Web GUI, CLI, SNMP v1/v2/v3, Telnet, SSH
การติดตามระบบ รวมถึงการใช้ CPU สถานะพอร์ต และข้อมูลโมดูลออปติก
การสํารองภาพฟอร์มแวร์แบบสองแบบเพื่อความน่าเชื่อถือของระบบ
การจัดการการสํารองการตั้งค่า การฟื้นฟูและการปรับปรุง
การสนับสนุนการปรับปรุงเวลา SNTP และระบบบันทึก
การใช้งาน
IM4X24S-GW เหมาะสําหรับการจัดจําหน่ายเครือข่ายขนาดใหญ่และภารกิจสําคัญ เช่น
