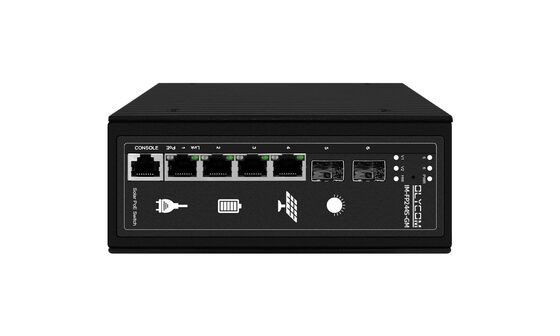

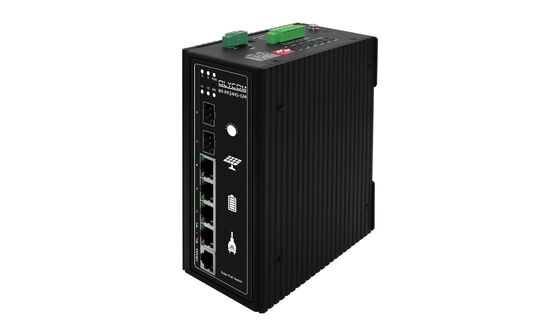

สวิทช์ PoE แซลเลอร์ MPPT ในตัว L2 จัดการ Gigabit Ethernet 4 Port DIN Mounted CE

ชื่อสินค้า

10/100/1000Mbps การจัดการอุตสาหกรรมแสงอาทิตย์ PoE สวิตช์ ((2F + 4TP)

รุ่นหมายเลข

IM-FP244S-GM

ท่าเรือ

4*10/100/1000Base TX PoE ports (ข้อมูล)

2*100/1000M สนาม SFPl

Port PoE

1 Port รองรับ IEEE802.3af/at/poe++/bt, Max 90W PoE ออก

2-4 ท่าสนับสนุน IEEE802.3af / at,max 30W / ท่า,PoE ออก

การจัดการท่าเรือ

สายพานคอนโซลหนึ่ง

คีย์รีเซ็ต

หนึ่ง

สะพาน PoE

สูงสุด 120W

โปรโตคอลเครือข่าย

ไออีอี 8023;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; AI PSE

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP ((โปรโตคอลต้นไม้กว้าง);RSTP/MSTP ((โปรโตคอลต้นไม้กว้างอย่างรวดเร็ว)

โปรต็อกอลเครือข่ายวงแหวน EPPS โปรต็อกอลเครือข่ายวงแหวน EAPS

รายละเอียดท่าเรือ

10/100/1000BaseT ((X) อัตโนมัติ

โหมดการส่งต่อ

เก็บและส่ง (ความเร็วสายเต็ม)

ความกว้างแบนด์วิธ

20Gbps

การส่งต่อพัสดุ

40.32pps

ตารางที่อยู่ MAC

8K

คาช

4.1M

ระยะทางส่ง

10BASE-T:Cat34,5 UTP ((= 250 เมตร)

100BASE-TX:Cat5 หรือหลัง UTP ((= 100 เมตร)

1000BASE-TX: Cat6 หรือหลัง UTP ((= 1000 เมตร)

1000BASE-SX:62.5μm/50μm MMF ((2m ~ 550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) หรือ 10μm SMF ((2m~5000m) รองรับ BIDI ทั่วไป

อัตรา

Ethernet 10Mbps ครึ่งแบบพับเล็กซ์ 20Mbps แบบพับเล็กซ์เต็ม

อีเทอร์เน็ตความเร็วเร็ว 100Mbps ครึ่งแบบพับเล็กซ์ 200Mbps แบบพับเล็กซ์เต็ม

กิกะบิตอีเทอร์เน็ต 2000Mbps ฟูลิ ดูเพล็กซ์

CPU

500 MHz

แฟลช

16M

แรม

128M

วัตต์

การชาร์จ+ภาระเต็ม: 300w

เปลี่ยนการทํางาน เปลี่ยน

PWR: ตัวชี้พลังงาน

SYS: ตัวชี้วัดระบบ

สายพานเครือข่าย: (ตัวชี้วัดการเชื่อมต่อเครือข่ายสีเขียวอ่อน)

ไฟชี้วัด PoE: (ไฟชี้วัดการเชื่อมต่อเครือข่ายสีส้ม)

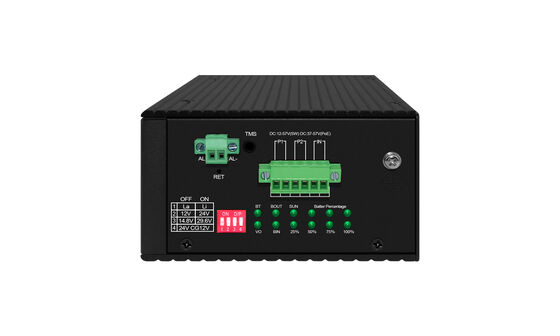

ตัวชี้วัดการชาร์จ LED

BT: ตัวชี้วัดสถานะของแบตเตอรี่; VO: POE boost

BOUT: ตัวชี้วัดการปล่อยแบตเตอรี่; BIN: ตัวชี้วัดการชาร์จแบตเตอรี่

SUN: ตัวชี้ระดับพลังงานแสงอาทิตย์; 25%-100%: ตัวชี้ระดับแบตเตอรี่

ฟังก์ชันการชาร์จ

การชาร์จอัตโนมัติเต็ม ความประสิทธิภาพสูงสุด 98%, กระแสการชาร์จสูงสุด 15A

การควบคุม MPPT ที่บูรณาการ

ฟังก์ชันป้องกันแบตเตอรี่

การจําแนกระดับความกระตุ้นของแบตเตอรี่แบบอัตโนมัติ

ระบบการเปิดตัวอัตโนมัติแบตเตอรี่ลิเดียมที่บูรณาการ

ระบบป้องกันการเริ่มต้นที่มีความจุต่ํา

อินเตอร์เฟซติดตามอุณหภูมิแบตเตอรี่ที่บูรณาการ

รองรับฟังก์ชันป้องกันอุณหภูมิเกิน

ความแรงเข้า

รองรับการเข้าแผ่นพลังแสงอาทิตย์ 12V (≤32V) / จับคู่กับแบตเตอรี่ 12V

รองรับการเข้าแผ่นพลังแสงอาทิตย์ 24V (≤45V) / จับคู่กับแบตเตอรี่ 24V

พลังงานสูงสุด 1200W

ความดันไฟฟ้าเข้าแสงอาทิตย์สูงสุด: 57V

รองรับการเข้า DC 37-57V

รองรับ DC / แบตเตอรี่การชาร์จและการปล่อย 32-45V

ประเภทแบตเตอรี่

แบบแบตเตอรี่แบบตั้งค่า 6 แบบ

1: แพ็คแบตเตอรี่กรด鉛 12 วอลต์

2: แพ็คแบตเตอรี่กรด鉛 24 วอล

3: แพ็คแบตเตอรี่ลิธีียม 12.6 วอล

4: แพ็คแบตเตอรี่ลิตিয়াম 25.2 วอล

5: แบตเตอรี่ฟอสฟาตเหล็กลิเดียม 14.8V

6: แบตเตอรี่ฟอสเฟตเหล็กลิเดียม 29.6V

ปริมาตรของแบตเตอรี่ที่สามารถปรับแต่งได้

รองรับความจุสูงสุด 500AH

สภาพแวดล้อมการใช้

อุณหภูมิการทํางาน: -20°C ~ 65°C

อุณหภูมิการเก็บรักษา: -40 °C ~ 70 °C

ความชื้นในการทํางาน :10%~90%, RH

ความชื้นของห้องเก็บของ: 5% ~ 90%, RH

ไฟฟ้า

ระดับการป้องกัน

6KV 8/20us; 8KV ESD การป้องกันไฟฟ้าสแตตติก

IP40

ขนาด ((L*W*H)

ขนาดสินค้า:157mm*115mm*45mm

ขนาดบรรจุ: 310mm* 280mm* 100mm

N.W/G.W ((kg)

3.5/4.1kg (อื่นๆ: สินค้านี้ไม่รวมแผ่นแสงอาทิตย์หรือแบตเตอรี่)

การติดตั้ง

ประเภทรถไฟ DIN (มีกระดานติดตั้งผนัง)

การรับประกัน

อุปกรณ์ทั้งหมด 1 ปี ((ไม่รวมอุปกรณ์เสริม)

ประเภทแบตเตอรี่

แบตเตอรี่กรดหมู

แบตเตอรี่ลิเดียม

แบตเตอรี่ลิทธิียมเหล็กฟอสเฟต

วอลเตจแบตเตอรี่

12V

24V

12.6V

25.2V

14.8V

29.6V

รูปแบบการชาร์จ

MPPT ((การจํากัดกระแสไฟฟ้าและแรงดัน - กระแสไฟฟ้าคงที่ - การจํากัดแรงดัน - ความดันและการจํากัดกระแสไฟฟ้า --- ชาร์จลอย)

MPPT (ปัจจุบันและความแรงกดดันจํากัดความแรงกดดันปัจจุบันคงที่)

ฟังก์ชันชาร์จเสริม

หนุน

ขั้นต่ําการตรวจสอบความตึงของแบตเตอรี่

< 12.6V

< 24.8V

< 12.2V

< 24.4V

< 14.2V

< 28.8V

ระบบการชาร์จระดับ

15A

กระแสน้ําลอย

50mA-1000mA

รางวัล

เวลาลอย

3 ชั่วโมง

รางวัล

หยุดชาร์จ

ช่วงเวลาการเดินทาง

ความแรงดันชื่อและกระแสการชาร์จพร้อมกัน < 30mA

กระแสการปล่อยไฟฟ้า

6.5A

3.6A

8.5A

4A

6.5A

4A

ความดันออก PoE

42 ~ 57V

พลังการออก PoE

ขนาดสูงสุด 120W

โฟตโวลเตอิก โฟลตติกวงจรเปิด

32V

45V

32V

45V

32V

45V

การนําไฟฟ้าไฟฟ้า

สูงสุด 57V สูงสุด 1200W

ความดันการชาร์จสูงสุด

14.7V

29.6V

12.6V

25.2V

14.8V

29.6V

โลตติจ์ชาร์จลอย

13.7V

27.4V

รางวัล

รางวัล

รางวัล

รางวัล

ความดันตัดการปล่อยไฟฟ้าE

10.1V

20.2V

9V

18 วอลต์

10.2V

20.4V

ประเภท

รายละเอียดแบบแบตเตอรี่ 6 ตัวแบบโดยกําหนด (12V แบตเตอรี่แพ็ค * 3, 24V แบตเตอรี่แพ็ค * 3) ปริมาตรแบตเตอรี่ที่สามารถปรับแต่งได้

รองรับสูงสุด 500AH

การป้องกันอุณหภูมิเกิน

รองรับการปิดเครื่องแม่อัตโนมัติเหนืออุณหภูมิและแบตเตอรี่เหนืออุณหภูมิ (ไม่จําเป็น)

การป้องกันการเข้า

การป้องกันกระแสไฟฟ้าเกินความแรง, ความดันเกินความแรง, การเริ่มต้นช้าและป้องกันการเชื่อมต่อ

ฟังก์ชันผลิต

ความแรงเกินกระแสไฟฟ้า ความแรงเกินกระแสไฟฟ้า และวงจรสั้น

ไฟชี้

ตัวชี้วัดการทํางานปกติของระบบ, หลอดแบตเตอรี่, ตัวชี้วัดการทํางานปกติในการเข้า, ตัวชี้วัดการปล่อยชาร์จและตัวชี้วัดความผิดพลาดจากวัสดุประกอบหลายฟังก์ชัน

อุณหภูมิการทํางาน

-20 °C ~ + 65 °C
