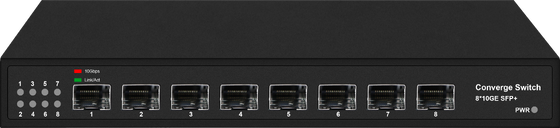

Olycom 8-port 10G SFP+ Ethernet Switch
ลักษณะสําคัญ
1การเชื่อมต่อไฟเบอร์ 10G ที่มีความสามารถสูง
อุปกรณ์พร้อมพอร์ตไฟเบอร์ 8 × 10G SFP+
รองรับอัตราการส่ง 1.25G, 2.5G และ 10G
ความสอดคล้องแบบยืดหยุ่นกับโมดูลออปติก Gigabit, Multi-Gigabit และ 10G
2. การสลับความเร็วของสายที่ไม่ปิด
ความสามารถในการสลับ 160Gbps
119.04Mpps อัตราการส่งต่อพัสดุ
สถาปัตยกรรมเก็บและส่งต่อด้วยพัสดุพัสดุ 12Mbit
ให้บริการการส่งส่งสินค้าเต็มระยะทาง ในท่าเรือทุกท่าพร้อมกัน
3. ทรัพยากรฮาร์ดแวร์ขนาดใหญ่
ตารางที่อยู่ MAC 16K
แรม 128MB
แมมโมรี่ฟลัช 16MB
รองรับกรอบขนาดใหญ่สูงสุด 12KB
4การทํางานที่น่าเชื่อถือและมั่นคง
ชิปเซ็ตสวิทชิ่งประสิทธิภาพสูงประเภทอุตสาหกรรม
การออกแบบหุ้มเหล็กเพื่อเพิ่มความทนทาน
การระบายความร้อนโดยไม่ใช้อากาศเพื่อความมั่นคงในระยะยาว
การป้องกัน ESD ถึงการปล่อยอากาศ 8KV และการปล่อยอากาศ 6KV
5การใช้งาน Plug-and-Play
การสนับสนุน Auto MDI/MDIX
ไม่จําเป็นต้องปรับแต่ง
ตัวชี้วัด LED สําหรับการติดตามพลังงาน สถานะการเชื่อมต่อ ความเร็ว และกิจกรรม
6. มาตรฐาน ความสอดคล้อง
IEEE 802.3 เอเธอร์เน็ต
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3bz 2.5G เอเธอร์เน็ต
IEEE 802.3ae 10 Gigabit Ethernet
IEEE 802.3x การควบคุมการไหล
7. ความเข้ากันได้แบบยืดหยุ่น
รองรับสายไฟเบอร์มัลติโมดและมอลติโมดเดียว
รองรับการใช้งานของเครื่องรับเสียง SFP และ SFP+
รองรับโมดูออปติก SR, LR, ER และ BiDi
ข้อมูลเทคนิค
|
อินเตอร์เฟซ I/O |
|
|
ความแรงเข้า |
DC 12V |
|
สายใย |
8*1000/2500/10000M SFP |
|
ผลงาน |
|
|
ความกว้างแบนด์วิธ |
160Gbps |
|
อัตราการส่งต่อพัสดุ |
1190.04Mpps |
|
แรม |
128MByte |
|
แฟลชเมมรี่ |
16MByte |
|
แมมมรี่แคช |
12Mbit |
|
ตารางที่อยู่ของ Mac |
16K |
|
กรอบจัมโบ |
12KBytes |
|
มาตรฐาน |
|
|
โปรโตคอลเครือข่าย |
IEEE802.3 (อีเทอร์เน็ต) IEEE802.3u (Fast Ethernet) IEEE 802.3ab (Gigabit Ethernet) IEEE 802.3z (มาตรฐานไฟเบอร์ Gigabit Ethernet) IEEE 802.3ae (10G Ethernet) IEEE802.3x (การควบคุมการไหล) |
|
มาตรฐานอุตสาหกรรม |
EMS: EN61000-4-2 (ESD) EN61000-4-5 (การกระตุ้น) |
|
สื่อออปติก
|
สายใยมัลติโมด: 50/125, 62.5/125, 100/140um สายใยแบบเดียว: 8/125, 8.7/125, 9/125, 10/125um |
|
การรับรอง |
|
|
การรับรองความปลอดภัย |
CE, FCC, RoHS |
|
มาตรฐานสิ่งแวดล้อม |
|
|
สภาพแวดล้อมการทํางาน |
อุณหภูมิการทํางาน: - 10 ~ 50 ° C อุณหภูมิการเก็บรักษา: - 40 ~ 70 ° C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นในการเก็บรักษา: 5% ~ 95% ไม่ปรับความชื้น |
|
การแสดงผลการทํางาน |
|
|
ไฟชี้ |
PWR (ตัวชี้พลังงาน) |
|
PWR ((ตัวชี้พลังงาน) |
เปิด: เปิด ปิด: ปิด |
|
ไฟ SFP Port |
สีแดง: สาย 10G สีเขียว: 1000M/2500M แฟลช: การส่งข้อมูล ปิด: ลิงค์ไม่ทํางาน |
|
รายละเอียดทางกายภาพ |
|
|
ขนาดโครงสร้าง
|
ขนาดสินค้า: 225mm*105mm*35mm ขนาดของแพ็คเกจ: 265mm*220mm*68mm น้ําหนักสะสม:0.6 กิโลกรัม น้ําหนักรวม:1.4 กิโลกรัม |
|
ความดันไฟฟ้า |
แอดป์เตอร์พลังงาน: 12V2A |
|
พลัง |
ขนาดสูงสุด 25W |
|
รายการบรรจุ |
สวิตช์ 1PCS, คู่มือ 1PCS, ใบรับรองความเป็นมา 1PCS, สายไฟฟ้า 1PCS |
การใช้งาน
1เครือข่ายคัมพัสธุรกิจ
ให้บริการรวมไฟเบอร์ความกว้างขวางความถี่สูง สําหรับอาคารคัมพัส, ห้องปฏิบัติการ, สถาบันการศึกษา และเครือข่ายการบริหาร
2. การเชื่อมต่อขอบศูนย์ข้อมูล
รองรับการเข้าถึงเซอร์เวอร์ความเร็วสูง, เครือข่ายการเก็บข้อมูล, และลิงก์การรวมที่ต้องการการทํางาน 10G ที่น่าเชื่อถือ
3ระบบรักษาความปลอดภัยและระบบสอดส่องวีดีโอ
เหมาะสําหรับการนํากล้อง IP มาใช้ในขนาดใหญ่ ที่มีคลื่นวีดีโอความละเอียดสูงต้องการการถ่ายทอดไฟเบอร์ที่มั่นคงและไร้การรบกวน
โทรคมนาคมและเครือข่ายเบนด์กว้าง
เหมาะสําหรับผู้ประกอบการโทรคมนาคม, โครงสร้างพื้นฐาน ISP และเครือข่ายสายใยขนาดใหญ่
4. เครือข่ายอุตสาหกรรมและสาธารณะ
ส่งสารสื่อสารไฟเบอร์ที่เชื่อถือได้ สําหรับบริการพลังงาน ระบบขนส่ง เครือข่ายรถไฟฟ้า และโครงการพื้นฐานของรัฐบาล
5. พลาตฟอร์มการถ่ายทอดมัลติมีเดีย
รองรับการถ่ายทอดเสียง วิดีโอ และข้อมูลพร้อมกัน สําหรับการประชุมวีดีโอ การเรียนรู้ทางไกล การออกอากาศ และการใช้งานมัลติมีเดีย
7. โครงสร้างพื้นฐานเมืองฉลาด
สามารถเชื่อมต่อสายไฟเบอร์เบนความจุสูง สําหรับระบบขนส่งที่ฉลาด เครือข่ายความปลอดภัยสาธารณะ และพื้นฐานดิจิตอลในเมือง
กรอบ QC
1. มาตรฐานคุณภาพและความสอดคล้อง
อุปกรณ์ส่งแสงอุตสาหกรรมถูกออกแบบมาสําหรับสภาพแวดล้อมการสื่อสารที่สําคัญในภารกิจที่มีความมั่นคงในระยะไกล, ความต้านทานทางไฟฟ้าแม่เหล็กและการทํางานต่อเนื่องเป็นสิ่งจําเป็น.เพื่อรับรองผลงานที่น่าเชื่อถือในสภาพการใช้งานที่ยากลําบากผลิตภัณฑ์ทั้งหมดถูกพัฒนาและผลิตภายใต้ระบบการจัดการคุณภาพที่ครบวงจรที่สอดคล้องกับมาตรฐานอุตสาหกรรมนานาชาติ.
ขั้นตอนการผลิตและการตรวจสอบให้สอดคล้องกับ:
* ระบบจัดการคุณภาพ ISO9001
* ความต้องการการรับรอง CE และ FCC
* ความสอดคล้องกับ RoHS
* มาตรฐานการทํางานของอุปกรณ์ไฟเบอร์ออปติก IEC 61753
* ITU-T G.694.1 รายละเอียดความยาวคลื่นสําหรับระบบส่งไฟฟ้า
นอกจากมาตรฐานการปฏิบัติตามสากลแล้ว ผลิตภัณฑ์จะถูกรับรองตามความต้องการในการเชื่อมต่อเครือข่ายอุตสาหกรรมและการสื่อสารไฟเบอร์ระยะไกล ซึ่งพบได้ทั่วไปใน:
* ระบบอัตโนมัติอุตสาหกรรม
* เครือข่ายการสื่อสารของบริษัทไฟฟ้า
* โครงสร้างพื้นฐานการขนส่ง
* ระบบจราจรที่ฉลาด
* โรงงานน้ํามันและก๊าซ
*เครือข่ายการสื่อสารทางรถไฟ
* ระบบรักษาความปลอดภัยและการตรวจสอบ
ความสนใจพิเศษถูกให้กับความน่าเชื่อถือของการส่งสัญญาณทางออนไลน์ ความสามารถต่อต้านการแทรกแซง การป้องกันการกระตุ้นและผลงานการสื่อสารที่มั่นคงภายใต้สภาพแวดล้อมการทํางานอุตสาหกรรมที่ซับซ้อน
2กระบวนการควบคุมคุณภาพ
กรอบการควบคุมคุณภาพที่เข้มงวดจากปลายไปสู่ปลายถูกนําไปใช้ตลอดการจัดหาวัสดุ, การประกอบแสง, การรับรองการส่งและการตรวจสอบการจัดส่งสุดท้าย
2.1 การตรวจสอบวัสดุเข้า
ส่วนประกอบทางออนไลน์และอิเล็กทรอนิกส์ที่สําคัญทั้งหมดจะถูกตรวจสอบก่อนเข้าสู่สายการผลิต
เป้าหมายการตรวจสอบประกอบด้วย:
* สายไฟเบอร์ออปติก และส่วนประกอบของพลาช
* เครื่องเชื่อมต่อและเครื่องปรับไฟเบอร์
* ชิปส่งแสง
* โมดูลพลังงานประเภทอุตสาหกรรม
* อุปกรณ์ป้องกันแรงกระแทกและฟ้าผ่า
* ชุด PCB และอินเตอร์เฟสการสื่อสาร
* ห้องโลหะและส่วนประกอบความร้อน
การตรวจสอบที่เข้ามารับประกันความสอดคล้องของส่วนประกอบ ความมั่นคงของการส่งและความน่าเชื่อถือในระยะยาว ภายใต้สภาพการทํางานในอุตสาหกรรม
2.2 การประกอบการผลิตและการควบคุมการเชื่อม optik
ระหว่างการผลิต, ขั้นตอนการประกอบที่เข้มงวดถูกนําไปใช้เพื่อรักษาการส่งสัญญาณทางออนไลน์ที่มั่นคงและความสมบูรณ์แบบทางกล
จุดควบคุมหลัก ได้แก่
* การตรวจสอบการสอดคล้องเส้นทางแสง
* การตรวจสอบความแม่นยําของสายเชื่อมไฟเบอร์
* ความสม่ําเสมอการใส่เครื่องเชื่อม
* การตรวจสอบการเชื่อม PCB
* การตรวจสอบการป้องกันและการติดดิน
* การยืนยันโครงสร้างการระบายความร้อน
พนักงานผลิตและระบบตรวจสอบอัตโนมัติร่วมกันตรวจสอบคุณภาพการประกอบ เพื่อลดการสูญเสียสัญญาณและปรับปรุงความมั่นคงของการส่งสัญญาณ
2.3 การตรวจสอบผลการทํางานและการขับขี่
แต่ละหน่วยได้รับการทดสอบการส่งและสื่อสารที่ครบถ้วน ก่อนการส่ง
ขั้นตอนการทดสอบประกอบด้วย:
* การตรวจสอบอัตราการส่งแสง
* การทดสอบฟังก์ชันการส่งต่อ
* การทดสอบความมั่นคงในการส่งต่อพัสดุ
* การรับรองการอ่อนแสง
* การตรวจสอบความสมบูรณ์แบบของลิงค์
* การทดสอบความต่อเนื่องในการสื่อสารไฟเบอร์
* การตรวจสอบเส้นทางการส่งที่เหลือใช้
* การตรวจสอบการสื่อสาร Ethernet และโปรโตคอลอุตสาหกรรม
ผลิตภัณฑ์จะถูกทดสอบภายใต้ภาระเครือข่ายจําลอง เพื่อให้การประกอบการสื่อสารทางออนไลน์ระยะไกลที่มั่นคง
2.4 การทดสอบการป้องกันและความน่าเชื่อถือ
อุปกรณ์ส่งแสงอุตสาหกรรมต้องทํางานอย่างน่าเชื่อถือ ภายใต้สภาพที่กระจายเสียงไฟฟ้าและที่ต้องการสิ่งแวดล้อม
เพื่อให้มั่นใจในสนาม ผลิตภัณฑ์ต้องผ่าน:
* การทดสอบการป้องกันแรงกระแทก
* การทดสอบความต้านทาน ESD
* การตรวจสอบความต้านทานต่อการรบกวนไฟฟ้าแม่เหล็ก
* การทดสอบความอดทนต่ออัตราการเปลี่ยนแปลงของพลังงาน
* การทดสอบความเครียดในการทํางานต่อเนื่อง
* การทดสอบจักรยานความร้อนและการทํางานในอุณหภูมิสูง/ต่ํา
ขั้นตอนเหล่านี้ช่วยรับรองความมั่นคงของการสื่อสาร ระหว่างกรณีการใช้งานอุตสาหกรรมในโลกจริง
2.5 การเจริญเติบโตและการตรวจสอบสุดท้าย
ก่อนการจัดส่ง อุปกรณ์ทั้งหมดจะถูกทดสอบการเก่าและการลดลง
กระบวนการนี้รวมถึง:
* การทดสอบการทํางานอย่างต่อเนื่องนาน
* ติดตามความมั่นคงในช่วงความเครียดทางความร้อน
* การทดสอบรีเกรสเซียนฟังก์ชันเต็ม
* การตรวจสอบความสอดคล้องของสัญญาณแสง
* การตรวจสอบพอร์ตและอินเตอร์เฟซ
* การตรวจสอบการติดป้ายและหมายเลขลําดับ
ผลิตภัณฑ์ที่ผ่านทุกระยะการรับรองได้สําเร็จเท่านั้นที่ได้รับการอนุมัติในการจัดส่ง
3รายการการทดสอบความน่าเชื่อถือและผลประกอบการ
เพื่อให้มั่นคงในการใช้งานในสภาพแวดล้อมการสื่อสารไฟเบอร์อุตสาหกรรม ผลิตภัณฑ์ถูกทดสอบผ่านปารามิเตอร์ทางออนไลน์และสิ่งแวดล้อมหลายอย่าง
ข้อตรวจสอบหลักๆ ได้แก่
* การสูญเสียการใส่แสง
* ความอดทนในการกระจาย
* ความสามารถในการถ่ายทอดระยะไกล
* ผลงานการส่งสัญญาณออนไลน์
* ความสามารถในการต่อต้าน ESD
* ผลการป้องกันฟ้าคะนองและแรงกระแทก
* ความมั่นคงในการสื่อสาร ภายใต้การรบกวนทางแม่เหล็กไฟฟ้า
* สามารถปรับปรุงอุณหภูมิได้อย่างกว้างขวาง (-40 °C ถึง 75 °C)
การทดสอบเหล่านี้ช่วยตรวจสอบทั้งคุณภาพการส่งสัญญาณทางออนไลน์และความทนทานของฮาร์ดแวร์ในระยะยาว
4อุปกรณ์ทดสอบมืออาชีพ
อุปกรณ์การทดสอบออฟติกและสิ่งแวดล้อมที่ทันสมัยถูกนําไปใช้ในกระบวนการ QC ทั้งหมดเพื่อให้แน่ใจว่าการตรวจสอบที่แม่นยําและการวัดผลงานที่ซ้ําได้
อุปกรณ์การทดสอบหลัก ๆ ได้แก่
* ออปติกส์ ทิม-โดเมน รีฟเลคโตเมตร (OTDR)
* เครื่องทดสอบการสูญเสียไฟเบอร์ออปติก
* เครื่องวัดพลังงานทางแสง
* เครื่องจําลอง ESD
* ระบบการทดสอบการป้องกันแรงกระแทกและฟ้าคะนอง
* ห้องอุณหภูมิแวดล้อม
* เครื่องวิเคราะห์สื่อสารอุตสาหกรรม
* รีฟเกรดอายุนาน
อุปกรณ์เหล่านี้ทําให้การจําลองที่แม่นยําของสภาพแวดล้อมการใช้งานในโลกจริง และช่วยให้การประกอบการสื่อสารทางออนไลน์ที่มั่นคงในอุตสาหกรรม
5. ระบบจัดการความติดตามและคุณภาพ
ระบบการติดตามที่สมบูรณ์แบบถูกนํามาใช้สําหรับสินค้าส่งไฟฟ้าอุตสาหกรรมทั้งหมด
อุปกรณ์แต่ละตัวเกี่ยวข้องกับ:
* ข้อมูลชุดการผลิต
*บันทึกการทดสอบเส้นทางแสง
* ข้อมูลการทดสอบความแก่และความน่าเชื่อถือ
*บันทึกการจัดหาองค์ประกอบ
*เอกสารคุณภาพของผู้จําหน่าย
* แฟร์มแวร์และประวัติการตั้งค่า
* รายงานการตรวจสุดท้าย
ระบบบริหารคุณภาพนี้ทําให้สามารถติดตามปัญหาได้อย่างมีประสิทธิภาพ การสนับสนุนวงจรชีวิตระยะยาว และการปรับปรุงการผลิตอย่างต่อเนื่อง
กรอบการติดตามได้มีความสําคัญเป็นพิเศษสําหรับโครงการอุตสาหกรรมและโครงการพื้นฐาน ที่ความต่อเนื่องในการดําเนินงานและความชัดเจนในการบํารุงรักษาเป็นสิ่งสําคัญ
6. การปรับปรุงและปรับปรุงความน่าเชื่อถืออย่างต่อเนื่อง
การปรับปรุงคุณภาพถูกขับเคลื่อนอย่างต่อเนื่องผ่านการวิเคราะห์การผลิต, ความเห็นกลับคืนสนาม, และการรวบรวมข้อมูลการใช้งานระยะยาว
กิจกรรมการปรับปรุงต่อเนื่องประกอบด้วย:
* การวิเคราะห์ความมั่นคงของการส่งแสง
* การจําลองความผิดพลาดในสถานที่และการผลิต
* การเสริมโครงสร้างป้องกันการแทรกแซง
* การปรับปรุงการป้องกันการกระจายไฟและฟ้าคะนอง
* การปรับปรุงการจัดการความร้อน
* การประเมินผลการดําเนินงานคุณภาพของผู้จําหน่าย
* การปรับปรุงกระบวนการผลิต
โดยการปรับปรุงการออกแบบสินค้า มาตรฐานการทดสอบ และความสอดคล้องในการผลิตอย่างต่อเนื่อง ความน่าเชื่อถือและความมั่นคงของระบบส่งไฟฟ้าออฟติกอุตสาหกรรมสามารถเพิ่มมากขึ้น
The ultimate objective is to provide highly reliable optical communication equipment capable of maintaining stable long-distance transmission performance in complex industrial and outdoor environments while minimizing communication interruption and field failure rates.
