เครื่องแปลงสื่อไฟเบอร์ WDM Gigabit Single Core
ลักษณะสําคัญของ WDM Media Converter
ปริมาตรเทคนิคของเครื่องแปลงไฟเบอร์ออปติก
| มาตรฐาน |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet) IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet) IEEE802.3x (การควบคุมการไหล) IEEE802.1q, IEEE802.1p QoS, IEEE802.1d ต้นไม้กว้าง |
| 10/100/1000BASE-T | สาย STP หรือ UTP ประเภท 5/5e/6 (สูงสุด 100m) |
| 1000BASE-FX | สายไฟฟ้าไฟเบอร์แบบเดียว 9/125um (20/40/60/80/100/120km) |
|
โหมดการแปลง เวลาช้า |
การเก็บและส่ง<10us, การผ่านตรง<0.9us |
| การควบคุมการไหล | การควบคุมกระแสเต็มแบบ duplex ความดันกลับครึ่งแบบ duplex |
| สาย RJ-45 | Auto-MDI/MDIX |
| เครื่องเชื่อมต่อไฟเบอร์ | มาตรฐาน SC, ST/FC ไม่จําเป็น |
| ความยาวคลื่น | 1310/1550nm |
| ขนาด | 70mm ((W) x 93mm ((D) x 25mm ((H) |
| น้ําหนัก | น้ําหนักสะสม: 0.16kg น้ําหนักรวม: 0.42kg |
| ความดันทางเข้า | DC 5V1A พร้อมอุปกรณ์ปรับพลังงานภายนอก |
| การบริโภคพลังงาน | < 2.5W |
| MTBF | 50,000 ชั่วโมง |
| BER | < 1/1000000000 |
| ตารางที่อยู่ MAC | 1K |
| ขนาดของพัฟเฟอร์ | 128K |
| อุณหภูมิการทํางาน | 0 °C ~ 50 °C |
| อุณหภูมิในการเก็บ | -40°C ~ 70°C |
| ความชื้นในการเก็บ | 5% ~ 90% ไม่ลดลง |
การใช้งานของ Unmanaged Media Converter
รายละเอียดการสั่งซื้อของ Commercial Media Converter
| TA511/2-GE/SC-20 | 10/100/1000M, Standalone, Single fiber, Single mode, SC, 20km, แหล่งไฟฟ้าภายนอก |
| TA511/2-GE/SC-40 | 10/100/1000M, Standalone, สายใยเดียว, รูปแบบเดียว, SC, 40km, pwe นอกหรือการจําหน่าย |
| TA511/2-GE/SC-60 | 10/100/1000M, Standalone, Single fiber, Single mode, SC, 60km, แหล่งไฟฟ้าภายนอก |
| TA511/2-GE/SC-80 | 10/100/1000M, Standalone, Single fiber, Single mode, SC, 80km, แหล่งไฟฟ้าภายนอก |
| TA511/2-GE/SC-100 | 10/100/1000M, Standalone, สายใยเดียว, รูปแบบเดียว, SC, 100km, แหล่งพลังงานภายนอก |
| TA511/2-GE/SC-120 | 10/100/1000M, Standalone, Single fiber, Single mode, SC, 120km, แหล่งไฟฟ้าภายนอก |
การแก้ไขปัญหา
1ถาม: การสูญเสียแพ็คเก็ตเครือข่ายอย่างร้ายแรง?
A: (1) ความไม่ตรงกันของโหมด duplex ระหว่าง MC และอุปกรณ์ที่เชื่อมต่ออื่นๆ เช่น สวิตช์, รูเตอร์
(2) กรุณาตรวจสอบว่ามีปัญหาใด ๆ กับ สายเคเบิล RJ45 และปั๊ก RJ45
(3) กรุณาตรวจสอบว่า คุณใช้สายพับที่ถูกต้องหรือไม่ และทําการเชื่อมต่อที่ถูกต้อง
(4) กรุณาตรวจสอบว่าการสูญเสียสายไฟเบอร์เชื่อมต่อ ความรู้สึกในการรับ
2ถาม: มันไม่สามารถสื่อสารได้หลังจากที่ MC ติดต่อ?
A: (1) การเชื่อมต่อไฟเบอร์เป็นตรงข้าม, แลกเปลี่ยนทั้งหมด สายใย TX และ RX
(2) ท่า RJ45 ไม่ถูกต้องเชื่อมต่อกับ อุปกรณ์ (กรุณาให้ความสนใจเส้นข้ามและ
สายตรง)
สายไฟเบอร์พอร์ตอาจมีปัญหาไม่ตรงกัน ตัวอย่าง: หากเครื่องแปลงสื่อมีฟังก์ชัน LFP
เมื่อคุณเชื่อมต่อสายไฟเบอร์พาร์ทช์กับแกน APC เครื่องแปลงสื่อที่เครื่องรับส่งและส่งสัญญาณมีด้วย PC หลัก, เครื่องแปลงสื่อจะไม่สื่อสาร
แต่ถ้าเครื่องแปลงสื่อไม่มีฟังก์ชัน LFP จะไม่มีผล
3. Q: วิธีการทดสอบแบบไหนที่สามารถนําไปใช้ เครื่องแปลงสื่อมีปัญหาไหม?
(1) การทดสอบสถานที่ท้องถิ่น
เชื่อม 2 MC กับ 2 PC และทําการทดสอบพิง
ถ้าพิงไม่เป็นปัญหา นั่นก็คือ เครื่องแปลงสื่อ
ไม่มีปัญหา; ถ้ามันเป็นปัญหา Ping และสามารถทํา แน่ใจว่าเครื่องแปลงสื่อมีปัญหา
(2) การทดสอบสถานที่ไกล
เชื่อมต่อเครื่องแปลงสื่อสองเครื่องกับสอง PC และทํา การทดสอบพิง ถ้าพิงไม่โอเค ว่าเชื่อมต่อไฟเบอร์เป็นปกติและการส่ง และพลังการรับของ PC อยู่ภายในช่วงที่เหมาะสม
ถ้ามันไม่มีปัญหากับการทดสอบ Ping ซึ่งจะแสดง สายใยไฟเบอร์โอเค คุณสามารถตัดสินมีปัญหาบางอย่าง กับสวิตช์

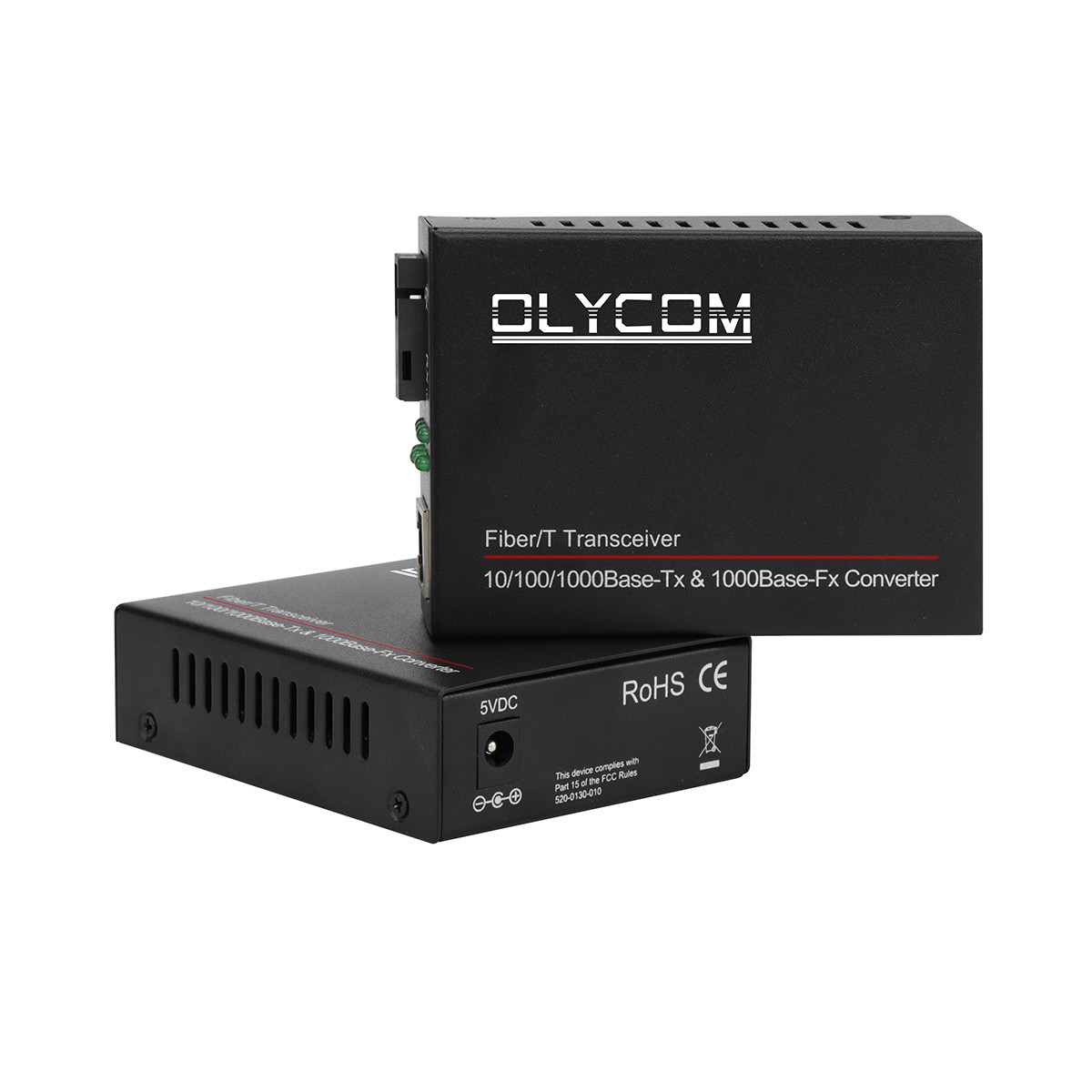

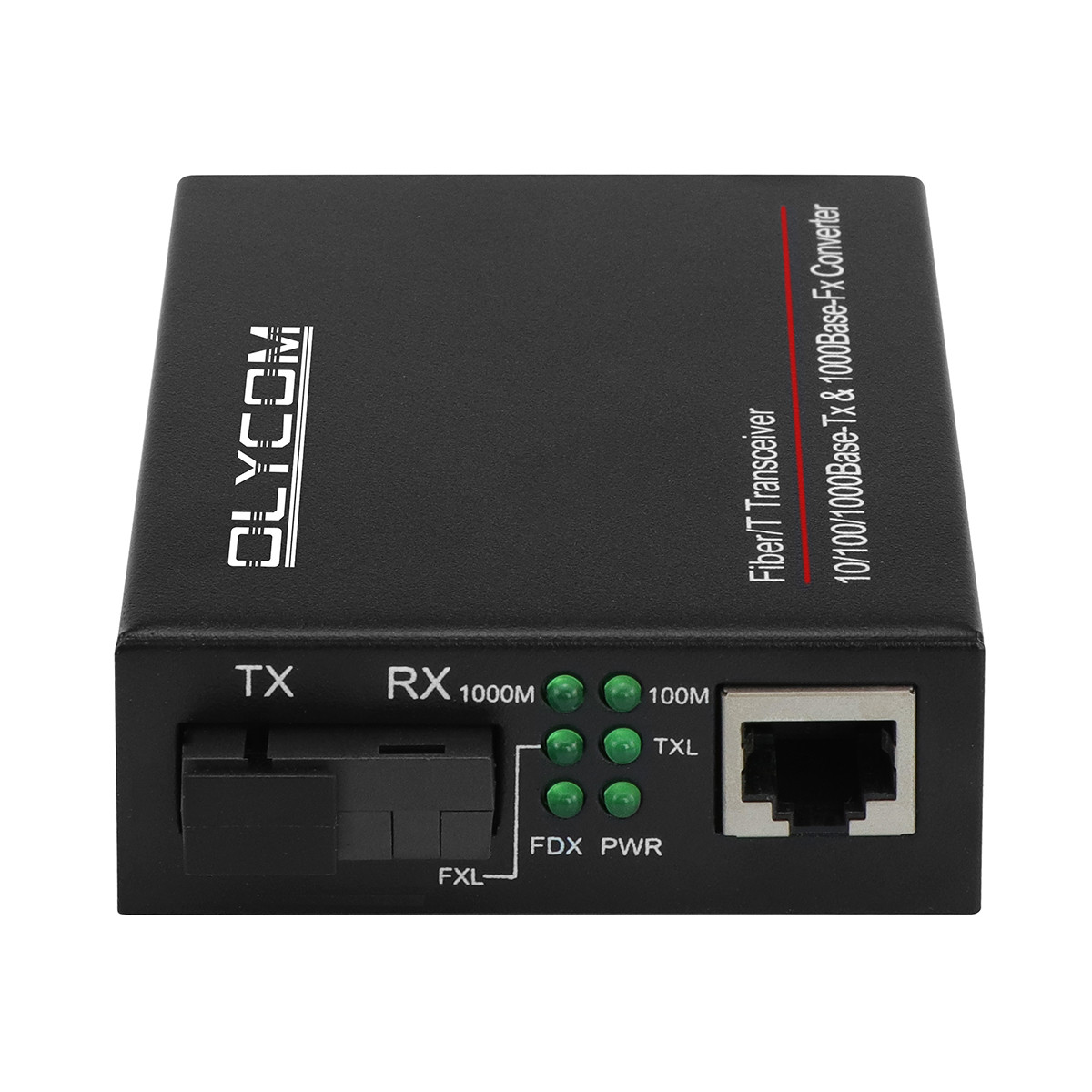

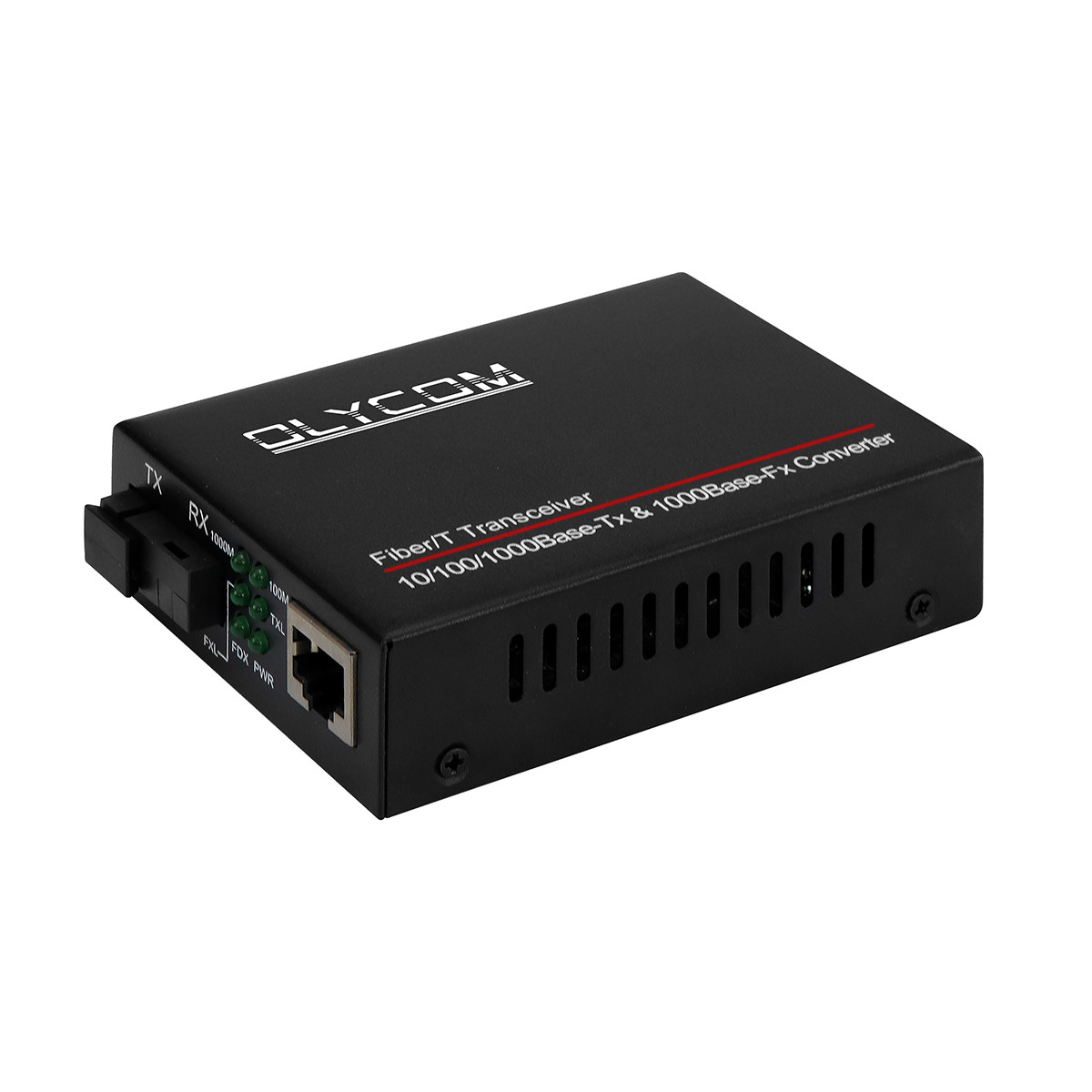

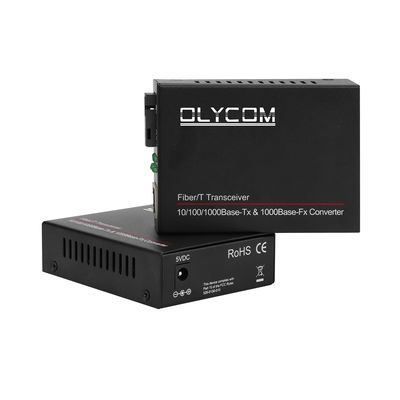

รูปภาพสินค้า
