16ch AHD CVI TVI วิดีโอสู่เครื่องแปลงไฟเบอร์ออปติก
คําแนะนํา
OM615-16V↑WT/R AHD/TVI/CVI เครื่องส่งและรับวิดีโอออปติก
ลักษณะสําคัญ
รายละเอียด
อุปกรณ์แสง | |
ความยาวคลื่น | 1310nm/1550nm |
พลังการออก | -8 ~ 3dBm |
สายไฟฟ้าแสง | โหมดเดียว:20Km/40km, มัลติโมด:550m |
การรับความรู้สึก | -30dBm |
อินเตอร์เฟซ | มาตรฐาน FC, ST/SC ไม่จําเป็น |
วิดีโอ | |
จํานวนช่องทาง | 16ch จากกล้องไปยังศูนย์ควบคุม |
ขนาดของวิดีโอ | 1Vpp แบบ (จากจุดสูงสุดไปสู่จุดสูงสุด) จุดสูงสุด 1.2Vpp |
อุปสรรคการเข้าวิดีโอ | BNC 75Ω (ไม่สมดุล) |
การเก็บตัวอย่างดิจิตอล | 64 MHz |
ความกว้างแบนด์วิธดิจิตอล | 512MHZ |
ขั้นตอนการได้ผลต่าง | 10%-90% APL DG < 1% (ทั่วไป) |
ความกว้างของบิตวิดีโอ | 8 บิต |
สัดส่วน S/N | > 70dB |
อินเตอร์เฟซ | BNC |
อิเล็กทรริค อินทรีย์ เครื่องจักรกล | |
โลตติจ์ทํางาน | AC220V |
อุณหภูมิการทํางาน | -20°C+70°C |
อุณหภูมิการเก็บรักษา | -45°C+85°C |
ความชื้น | 0~95% ไม่ปรับความหนา |
ขนาดโดดเดี่ยว | 485 ((L) * 237 ((W) * 45 ((H) มิลลิเมตร, 19 |
น้ําหนัก | 2.24 กิโลกรัม/ชิ้น (น้ําหนักสะอาด), 5.58 กิโลกรัม/คู่ ((น้ําหนักรวม) |
รายละเอียดการสั่ง
OM615-16V↑WT/R-FC20 | วิดีโอ 16ch Tx, single-mode, single-fiber, 20Km, เครื่องเชื่อม FC |
OM615-16V↑MT/R-FC5 | วิดีโอ 16ch Tx, มัลติโมด, ไฟเบอร์เดียว, 0.5Km, เครื่องเชื่อม FC |
รหัสหมายเลขรายการ | |
OM600 |
OM600-Video Optical Transmitter/Receiver, 615-desktop standalone, 625-card style เครื่องถ่ายวีดีโอ 613-mini-series, 610-analog-series รายการ |
V | วิดีโอ |
A | เสียง |
D | ข้อมูล |
K | ระเบิด (I/O, ปิดการติดต่อ) |
P | โทรศัพท์ |
E | อีเทอร์เน็ต |
M,W | M-Multi-mode, W-Single mode ระบบการใช้งาน |
S,U | S-1310nm, U-1550nm |
T,R | T - ส่ง, R - รับ |
FC,ST,SC,LC | ประเภทเครื่องเชื่อมไฟเบอร์ |
↑,↓, ↑↓ | ↑-ไปข้างหน้า (จาก TX ไปยัง RX), ↓ - กลับ (จาก RX ไปยัง TX), ↑↓-สองทิศทาง |
1,2,3... | ตัวเลขก่อนปริมาณสัญญาณของช่องที่ต้องการ |
0520, 40... | ตัวเลขข้างหน้าเส้นเชื่อมไฟเบอร์-ระยะทางทํางาน |
การใช้งาน

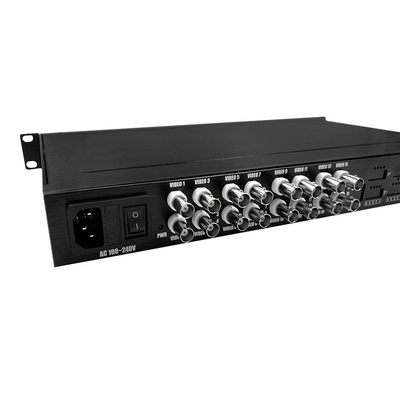

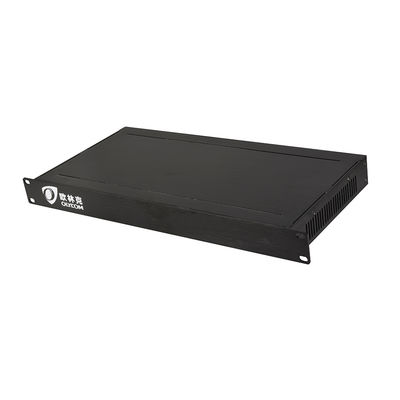

รูปภาพสินค้า
